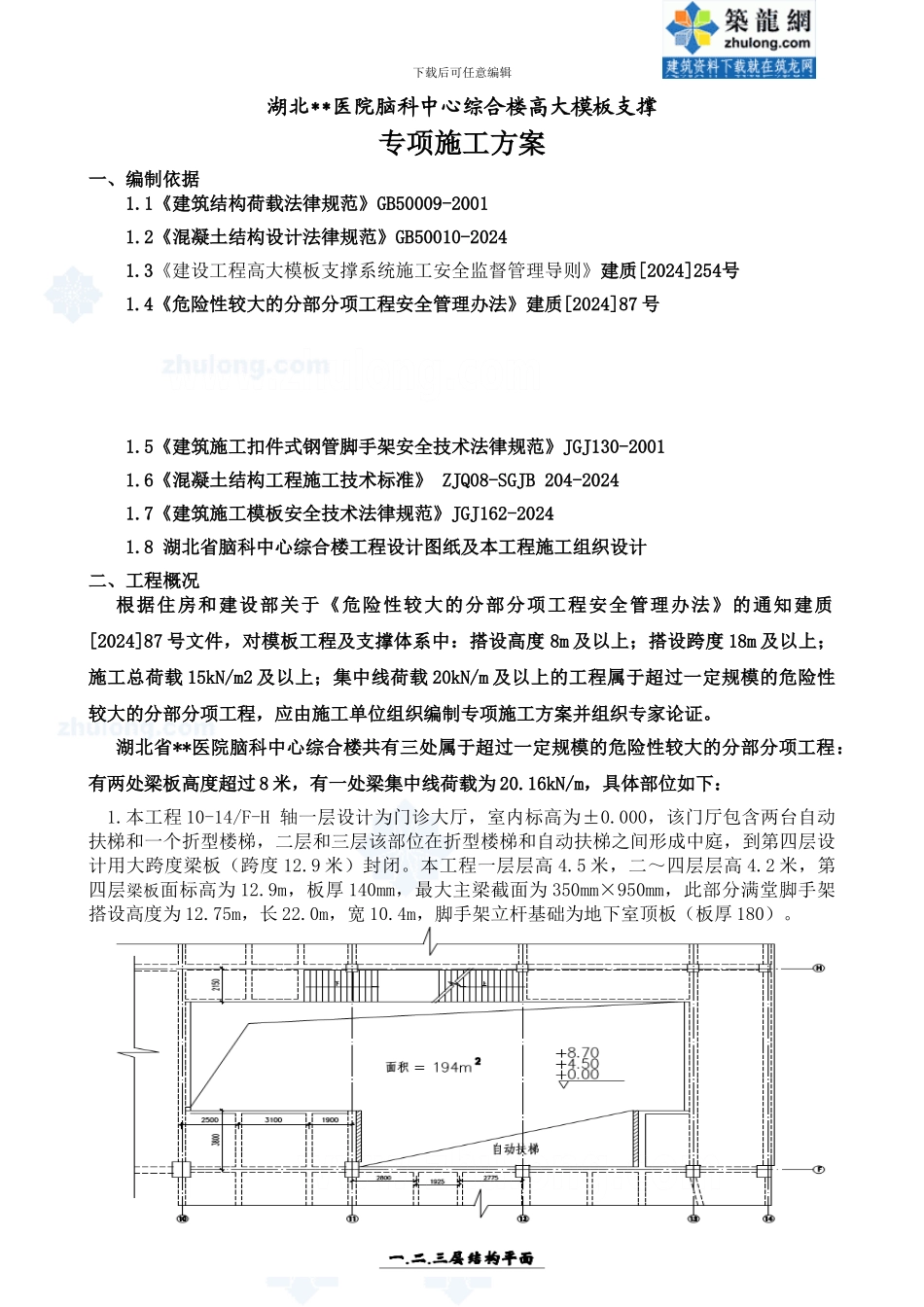

下载后可任意编辑湖北**医院脑科中心综合楼高大模板支撑专项施工方案一、编制依据1.1《建筑结构荷载法律规范》GB50009-20011.2《混凝土结构设计法律规范》GB50010-20241.3《建设工程高大模板支撑系统施工安全监督管理导则》建质[2024]254号1.4《危险性较大的分部分项工程安全管理办法》建质[2024]87 号1.5《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20011.6《混凝土结构工程施工技术标准》 ZJQ08-SGJB 204-20241.7《建筑施工模板安全技术法律规范》JGJ162-20241.8 湖北省脑科中心综合楼工程设计图纸及本工程施工组织设计二、工程概况根据住房和建设部关于《危险性较大的分部分项工程安全管理办法》的通知建质[2024]87 号文件，对模板工程及支撑体系中：搭设高度 8m 及以上；搭设跨度 18m 及以上；施工总荷载 15kN/m2 及以上；集中线荷载 20kN/m 及以上的工程属于超过一定规模的危险性较大的分部分项工程，应由施工单位组织编制专项施工方案并组织专家论证。湖北省**医院脑科中心综合楼共有三处属于超过一定规模的危险性较大的分部分项工程：有两处梁板高度超过 8 米，有一处梁集中线荷载为 20.16kN/m，具体部位如下：1.本工程 10-14/F-H 轴一层设计为门诊大厅，室内标高为±0.000，该门厅包含两台自动扶梯和一个折型楼梯，二层和三层该部位在折型楼梯和自动扶梯之间形成中庭，到第四层设计用大跨度梁板（跨度 12.9 米）封闭。本工程一层层高 4.5 米，二～四层层高 4.2 米，第四层梁板面标高为 12.9m，板厚 140mm，最大主梁截面为 350mm×950mm，此部分满堂脚手架搭设高度为 12.75m，长 22.0m，宽 10.4m，脚手架立杆基础为地下室顶板（板厚 180）。1下载后可任意编辑该部分脚手架搭设如下: 采纳扣件式钢管架进行支撑，模板面板均采纳 15mm 厚多层夹板，采纳 50mm×90mm 木枋，长 2000,4000mm；支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用 Φ48×3.0mm 钢管，采纳 φ12 穿梁对拉螺栓。 梁底脚手架布置：梁底采纳三根木枋，平行于梁截面布置；梁底设承重立杆 1 根，沿跨度方向间距 900㎜，梁中立杆上主楞为钢管，中立杆顶端采纳可调顶托连接；梁两侧各设一根立杆，间距 1200㎜，立杆顶端采纳卡扣连接；穿梁螺栓间距设计两道，第一道距梁底 120㎜，第二道距梁底 600㎜；穿梁螺栓直径 Φ12mm。剪刀撑设置：在主梁底两侧设置一道纵向剪刀撑，由底至顶连续布置。 板底脚手架布置...
