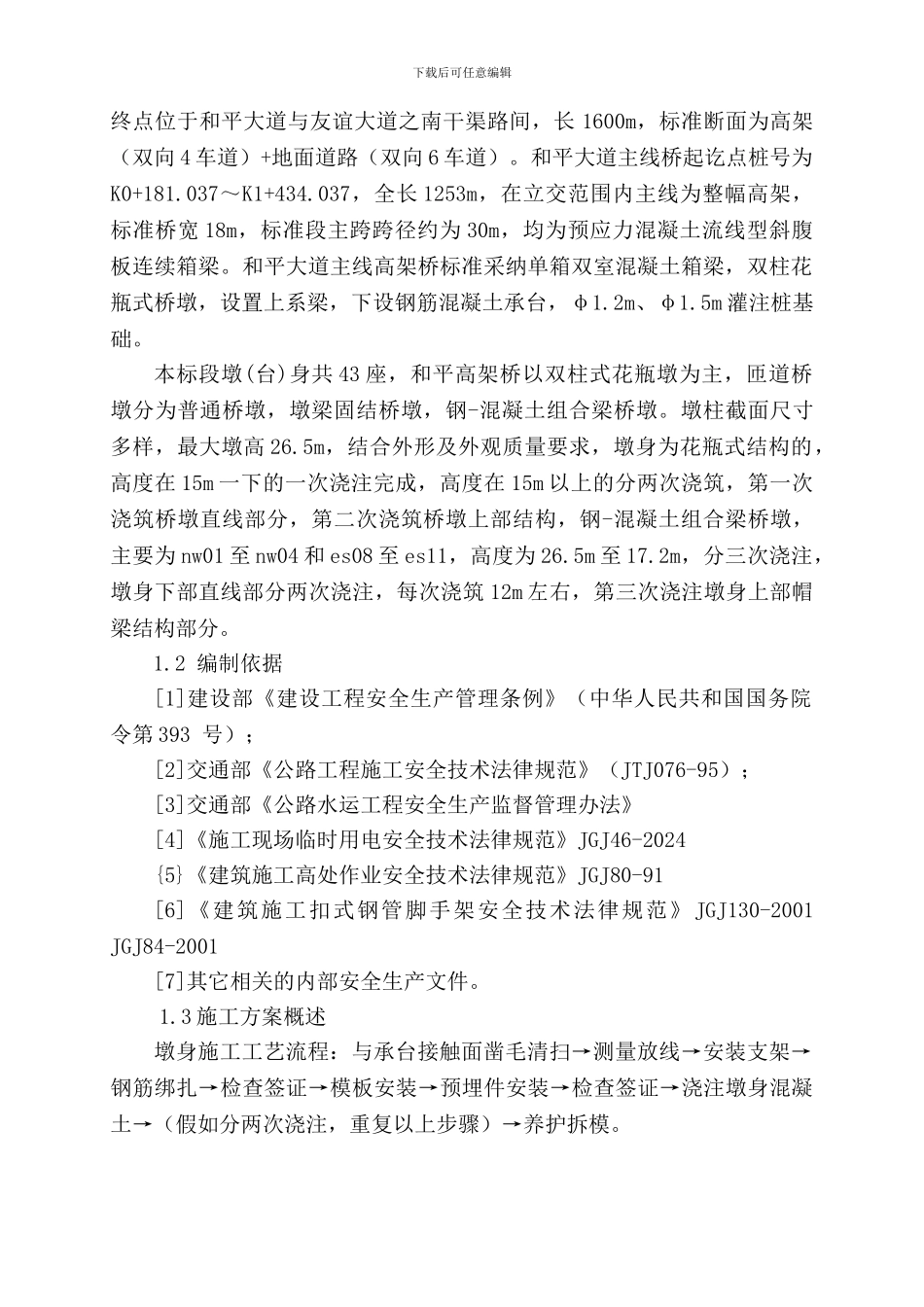

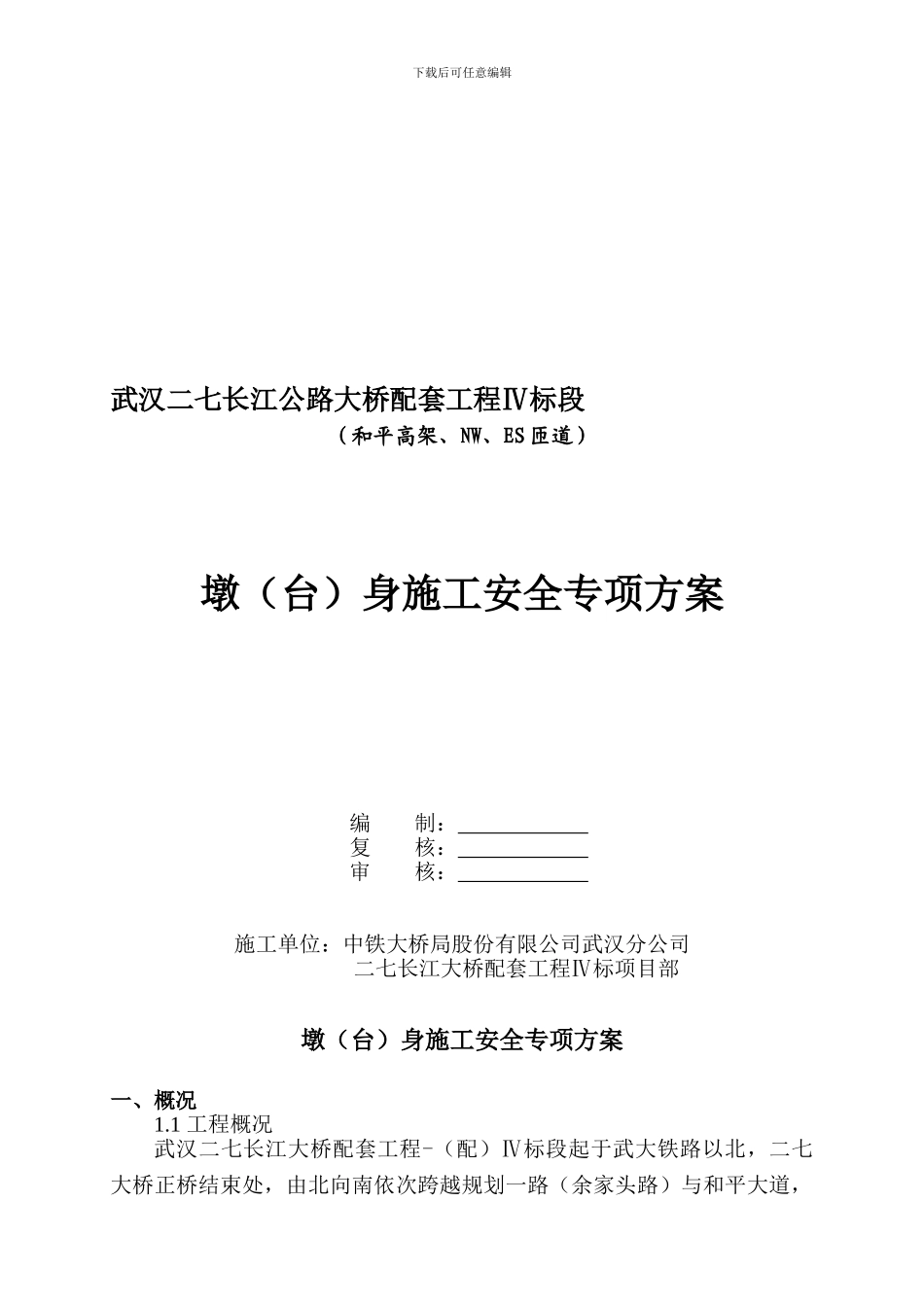

下载后可任意编辑武汉二七长江公路大桥配套工程Ⅳ标段（和平高架、NW、ES 匝道）墩（台）身施工安全专项方案编 制： 复 核： 审 核： 施工单位：中铁大桥局股份有限公司武汉分公司 二七长江大桥配套工程Ⅳ标项目部墩（台）身施工安全专项方案一、概况1.1 工程概况武汉二七长江大桥配套工程-（配）Ⅳ标段起于武大铁路以北，二七大桥正桥结束处，由北向南依次跨越规划一路（余家头路）与和平大道，下载后可任意编辑终点位于和平大道与友谊大道之南干渠路间，长 1600m，标准断面为高架（双向 4 车道）+地面道路（双向 6 车道）。和平大道主线桥起讫点桩号为K0+181.037～K1+434.037，全长 1253m，在立交范围内主线为整幅高架，标准桥宽 18m，标准段主跨跨径约为 30m，均为预应力混凝土流线型斜腹板连续箱梁。和平大道主线高架桥标准采纳单箱双室混凝土箱梁，双柱花瓶式桥墩，设置上系梁，下设钢筋混凝土承台，φ1.2m、φ1.5m 灌注桩基础。本标段墩(台)身共 43 座，和平高架桥以双柱式花瓶墩为主，匝道桥墩分为普通桥墩，墩梁固结桥墩，钢-混凝土组合梁桥墩。墩柱截面尺寸多样，最大墩高 26.5m，结合外形及外观质量要求，墩身为花瓶式结构的，高度在 15m 一下的一次浇注完成，高度在 15m 以上的分两次浇筑，第一次浇筑桥墩直线部分，第二次浇筑桥墩上部结构，钢-混凝土组合梁桥墩，主要为 nw01 至 nw04 和 es08 至 es11，高度为 26.5m 至 17.2m，分三次浇注，墩身下部直线部分两次浇注，每次浇筑 12m 左右，第三次浇注墩身上部帽梁结构部分。1.2 编制依据[1]建设部《建设工程安全生产管理条例》（中华人民共和国国务院令第 393 号）；[2]交通部《公路工程施工安全技术法律规范》（JTJ076-95）；[3]交通部《公路水运工程安全生产监督管理办法》[4]《施工现场临时用电安全技术法律规范》JGJ46-2024{5}《建筑施工高处作业安全技术法律规范》JGJ80-91[6]《建筑施工扣式钢管脚手架安全技术法律规范》 JGJ130-2001 JGJ84-2001[7]其它相关的内部安全生产文件。 1.3 施工方案概述墩身施工工艺流程：与承台接触面凿毛清扫→测量放线→安装支架→钢筋绑扎→检查签证→模板安装→预埋件安装→检查签证→浇注墩身混凝土→（假如分两次浇注，重复以上步骤）→养护拆模。下载后可任意编辑es、nw 匝道墩身结构示意图部位结构类型示意nw01、nw02nw03、nw04es11、es10es09、es08nw05、nw06nw08、nw09es02、es04es06、es07nw...
