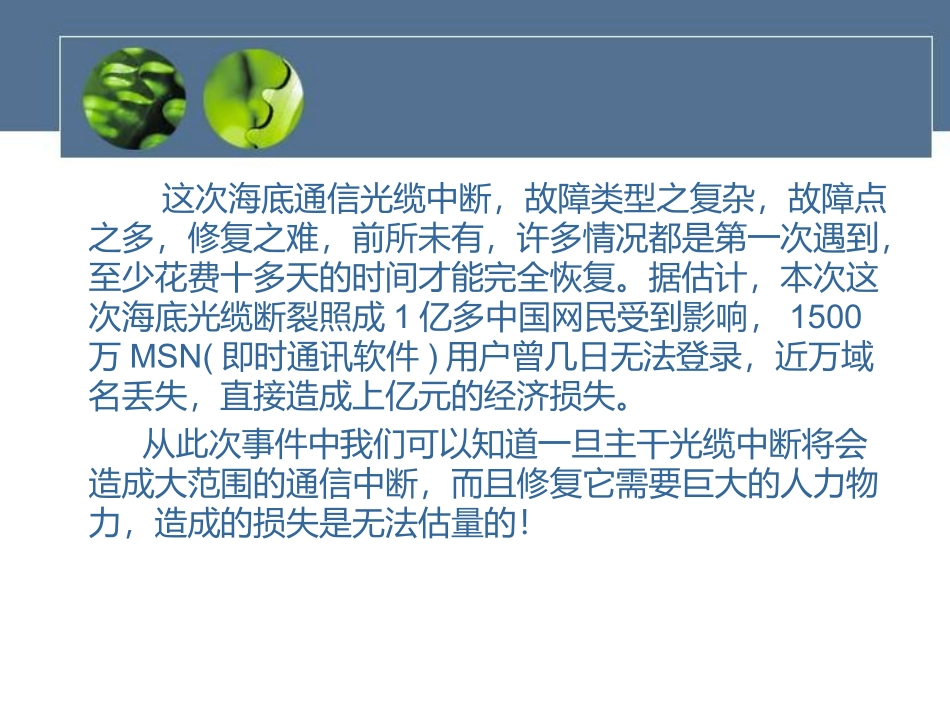

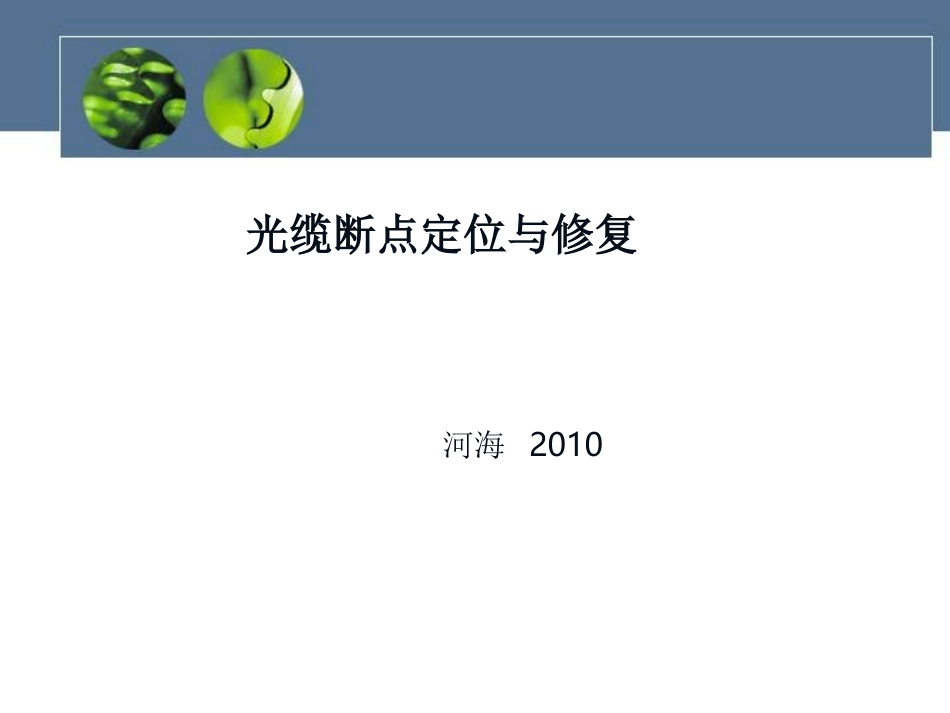

光缆断点定位与修复河海20102006年12月26日晚,台湾南部海域发生七点二级地震,致使该海域海底光缆系统先后中断,亚洲地区电话和互联网通讯周三出现中断.互联网大面积拥塞、瘫痪,雅虎、MSN等国际网站无法访问,日本、韩国、新加坡等地网民也受到影响。这次海底通信光缆中断,故障类型之复杂,故障点之多,修复之难,前所未有,许多情况都是第一次遇到,至少花费十多天的时间才能完全恢复。据估计,本次这次海底光缆断裂照成1亿多中国网民受到影响,1500万MSN(即时通讯软件)用户曾几日无法登录,近万域名丢失,直接造成上亿元的经济损失。从此次事件中我们可以知道一旦主干光缆中断将会造成大范围的通信中断,而且修复它需要巨大的人力物力,造成的损失是无法估量的!光纤障碍点的类型:1.按障碍性质可分为两种:一种为断纤障碍,一种为光纤链路某点衰减增大性障碍。2.按障碍发生的现实情况可分为显见性障碍和隐蔽性障碍。显见性障碍:查找比较容易,多数为外力影响所致。例如:光缆线路上建设施工,架空光缆线路拉断、被盗、火灾等隐蔽性障碍查找比较困难,如光缆雷击、鼠害、枪击(架空)、管道塌陷等造成的光缆损伤及自然断纤。因这种障碍在光缆线路上不可能直观的巡查到异常情况,所以称隐蔽性障碍。如果盲目去查找这种障碍就可能造成不必要的财力和人力的浪费,如直埋光缆土方开挖量等,延长障碍历时。光缆的断点检测方法对于外力影响所致的障碍点可用OTDR仪表测出障碍点与局站间的距离和障碍性质,线路查修人员结合竣工资料及路由维护图,可确定障碍点的大体地理位置,沿线寻找光缆线路上是否有动土、建设施工,架空光缆线路是否有明显拉断、被盗、火灾,管道光缆线路是否有其它施工单位在施工过程中损伤光缆等。发现异常情况即可查找到障碍点发生的位置。OTDR英文全称:OpticalTimeDomainReflectometer,即光时域反射仪。OTDR是利用光线在光纤中传输时的瑞利散射和菲涅尔反射所产生的背向散射而制成的精密的光电一体化仪表,它被广泛应用于光缆线路的维护、施工之中,可进行光纤长度、光纤的传输衰减、接头衰减和故障定位等的测量。瑞利散射:是由比光波波长还要小的气体分子质点引起的。散射能力与光波波长的四次方成反比,波长愈短的电磁波,散射愈强烈。光时域反射仪瑞利散射是光纤材料的固有特性,当窄的光脉冲注入光纤后沿着光纤向前传播时,所到之处将发生瑞利散射。瑞利散射光向各个方向散射,其中一部分的方向与入射方向相反,沿着光纤返回到入射端,这部分散射光称为背向散射光。另外,当光脉冲遇到裂纹或其它缺陷时,也有一部分光因反射而返回到入射端,而且反射信号比散射信号强得多。这些返回到入射端的光信号中包含有损耗信息,经过适当的耦合、探测和处理,就可以分析到光脉冲所到之处的光纤损耗特性。OTDR使用的菲涅尔反射可检测链路沿线的物理事件。当光到达折射率突变的位置(比如从玻璃到空气)时,很大一部分光被反射回去,产生菲涅尔反射,它可能比瑞利背向散射强上千倍。菲涅尔反射可通过OTDR轨迹的尖峰来识别。当光纤断裂或打开的连接器时就会发生菲涅尔反射。下图说明了产生菲涅尔反射的不同连接。(2)光纤适配器和(3)打开的连接器产生的Fresnel反射工作流程激光光源发送信号到光纤中,检测器接收从链路的不同元素反射回的光。发送的信号是一个短脉冲,其携带有一定数量的能量。然后,时钟精确计算出脉冲传播的时间,然后将时间转换为距离,便可以得知该光纤的属性。当脉冲沿着光纤传播时,由于连接和光纤自身的反射,一小部分脉冲能量会返回检测器。当脉冲完全返回检测器时,发送第二个脉冲直到取样时间结束。因此,会立刻执行多次取样并平均化以提供链路元件的清晰特性图。取样结束后,执行信号处理,除了计算总链路长度、总链路损耗、光回损(ORL)和光纤衰减外,还计算每个事件的距离、损耗和反射。距离测量原理通过测量光纤中的后向散射光到达时间来计算距离在光纤中的光速V:V=c/nc:真空中的光速光纤长度计算公式:S=V*t/2=c*t/2nt:后向散射光到达的时间(往返)必须设定正确的折射率才能得到正确的距离后向散射光AQ7250mini-OTD...
