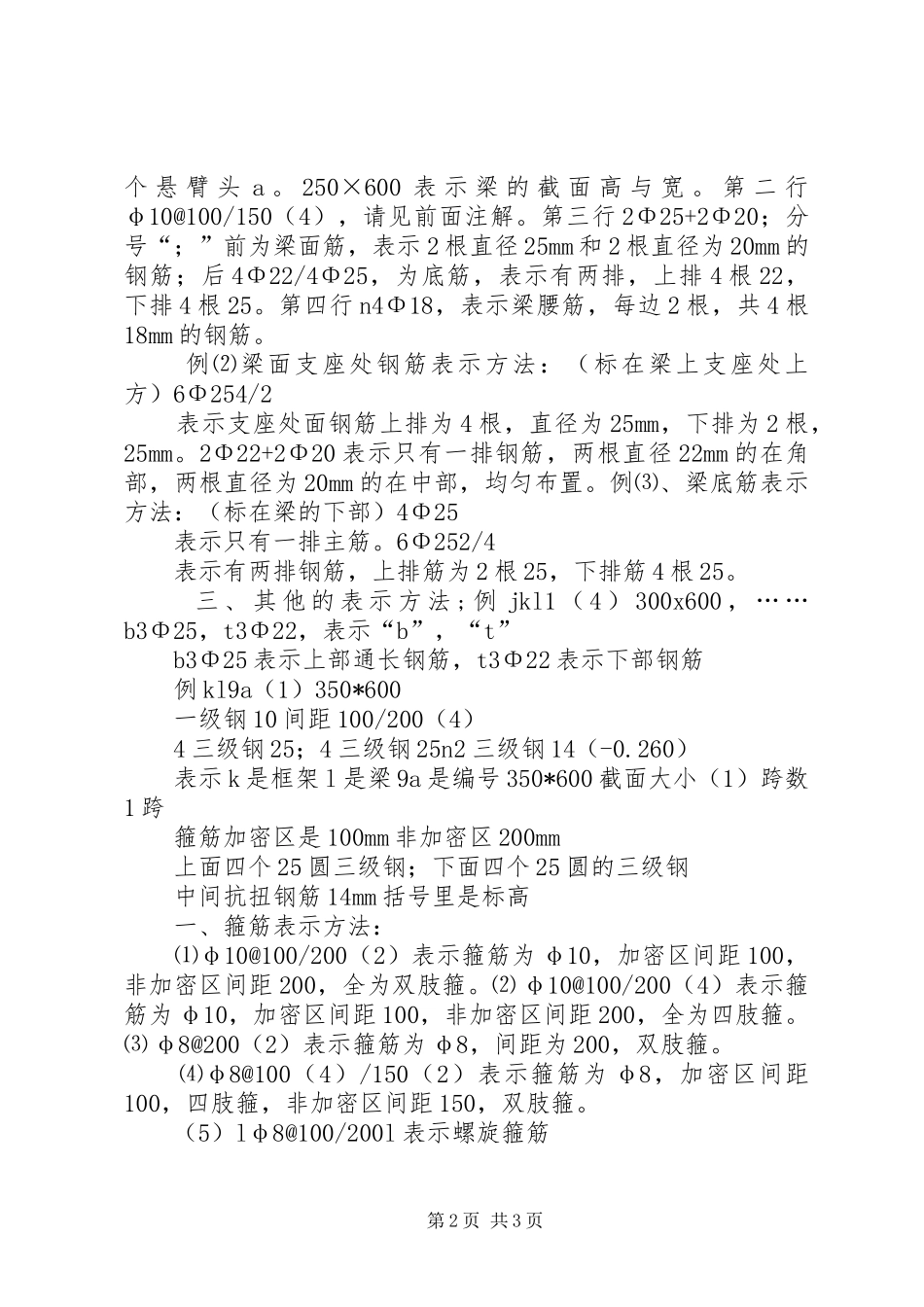

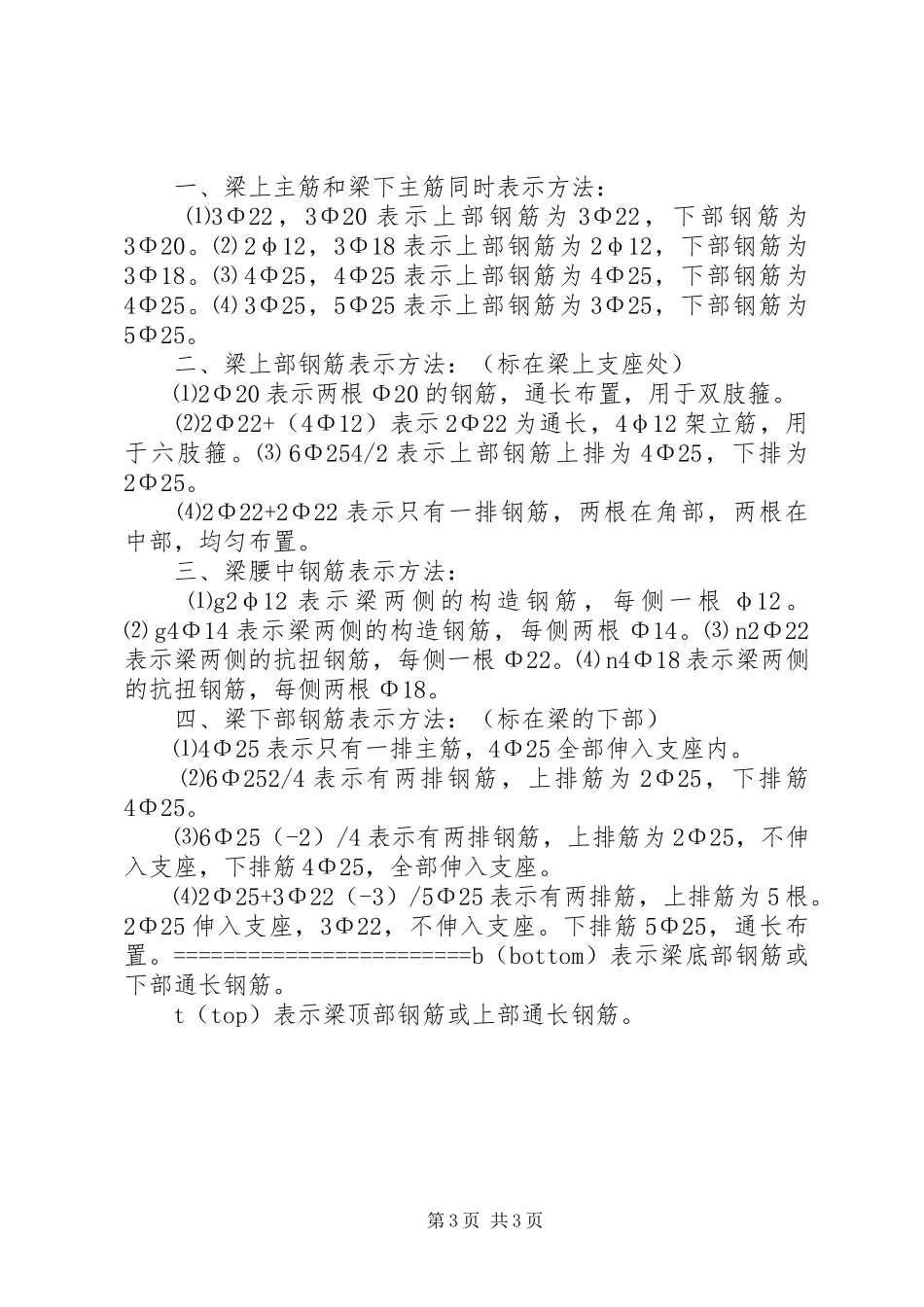

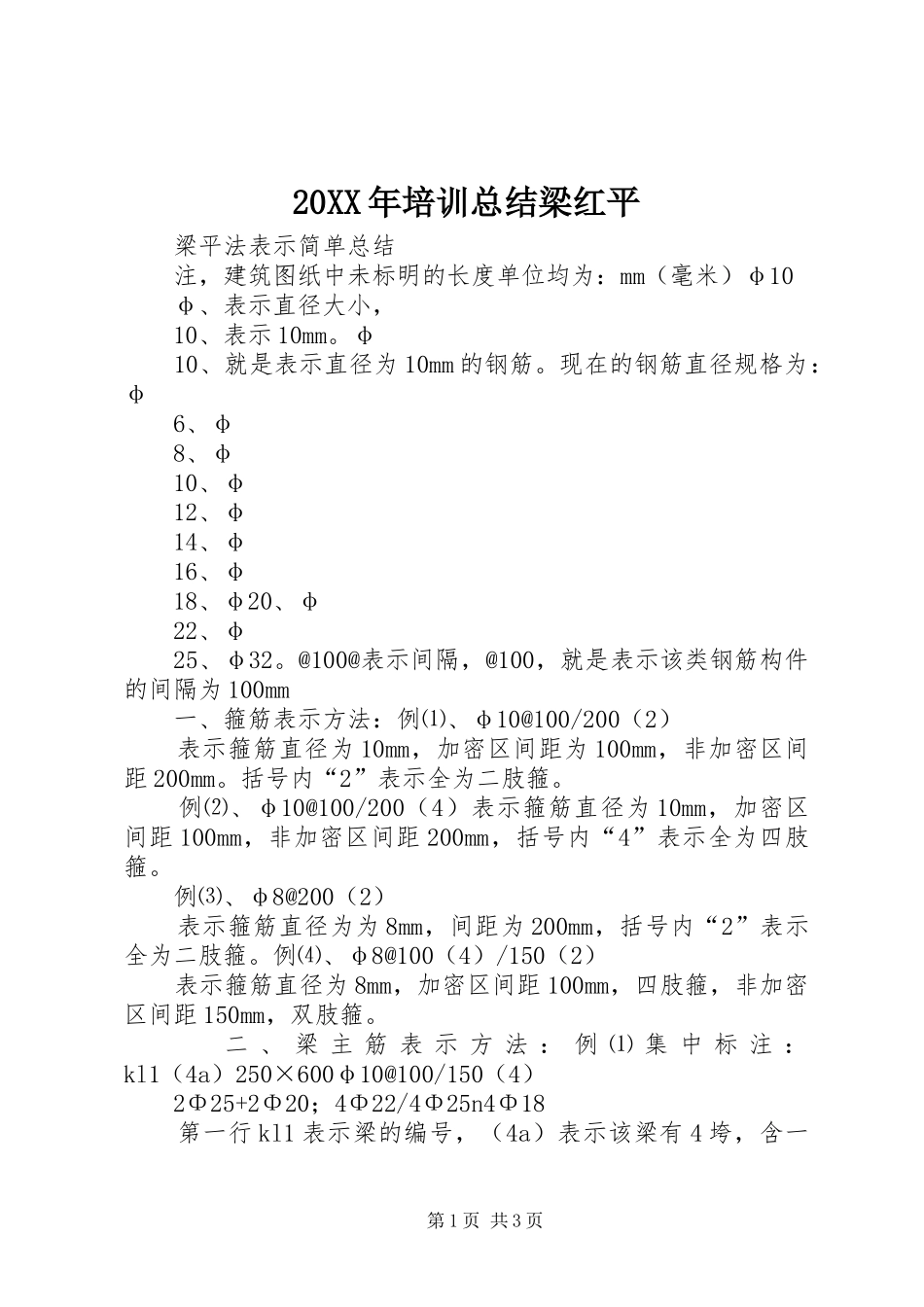

20XX 年培训总结梁红平 梁平法表示简单总结 注，建筑图纸中未标明的长度单位均为：mm（毫米）φ10 φ、表示直径大小， 10、表示 10mm。φ 10、就是表示直径为 10mm 的钢筋。现在的钢筋直径规格为：φ 6、φ 8、φ 10、φ 12、φ 14、φ 16、φ 18、φ20、φ 22、φ 25、φ32。@100@表示间隔，@100，就是表示该类钢筋构件的间隔为 100mm 一、箍筋表示方法：例⑴、φ10@100/200（2） 表示箍筋直径为 10mm，加密区间距为 100mm，非加密区间距 200mm。括号内“2”表示全为二肢箍。 例⑵、φ10@100/200（4）表示箍筋直径为 10mm，加密区间距 100mm，非加密区间距 200mm，括号内“4”表示全为四肢箍。 例⑶、φ8@200（2） 表示箍筋直径为为 8mm，间距为 200mm，括号内“2”表示全为二肢箍。例⑷、φ8@100（4）/150（2） 表示箍筋直径为 8mm，加密区间距 100mm，四肢箍，非加密区间距 150mm，双肢箍。 二 、 梁 主 筋 表 示 方 法 ： 例 ⑴ 集 中 标 注 ：kl1（4a）250×600φ10@100/150（4） 2Φ25+2Φ20；4Φ22/4Φ25n4Φ18 第一行 kl1 表示梁的编号，（4a）表示该梁有 4 垮，含一第 1 页 共 3 页个 悬 臂 头 a 。 250×600 表 示 梁 的 截 面 高 与 宽 。 第 二 行φ10@100/150（4），请见前面注解。第三行 2Φ25+2Φ20；分号“；”前为梁面筋，表示 2 根直径 25mm 和 2 根直径为 20mm 的钢筋；后 4Φ22/4Φ25，为底筋，表示有两排，上排 4 根 22，下排 4 根 25。第四行 n4Φ18，表示梁腰筋，每边 2 根，共 4 根18mm 的钢筋。 例⑵梁面支座处钢筋表示方法：（标在梁上支座处上方）6Φ254/2 表示支座处面钢筋上排为 4 根，直径为 25mm，下排为 2 根，25mm。2Φ22+2Φ20 表示只有一排钢筋，两根直径 22mm 的在角部，两根直径为 20mm 的在中部，均匀布置。例⑶、梁底筋表示方法：（标在梁的下部）4Φ25 表示只有一排主筋。6Φ252/4 表示有两排钢筋，上排筋为 2 根 25，下排筋 4 根 25。 三 、 其 他 的 表 示 方 法 ; 例 jkl1 （ 4 ） 300x600 ， … …b3Φ25，t3Φ22，表示“b”，“t” b3Φ25 表示上部通长钢筋，t3Φ22 表示下部钢筋 例 kl9a（1）350*600 一级钢 10 间距 100/200（4） 4 三级钢 25；4 三级钢 25n2 三级钢 14（-0.260） 表示 k 是框架 l 是梁 9a 是编号 350...
