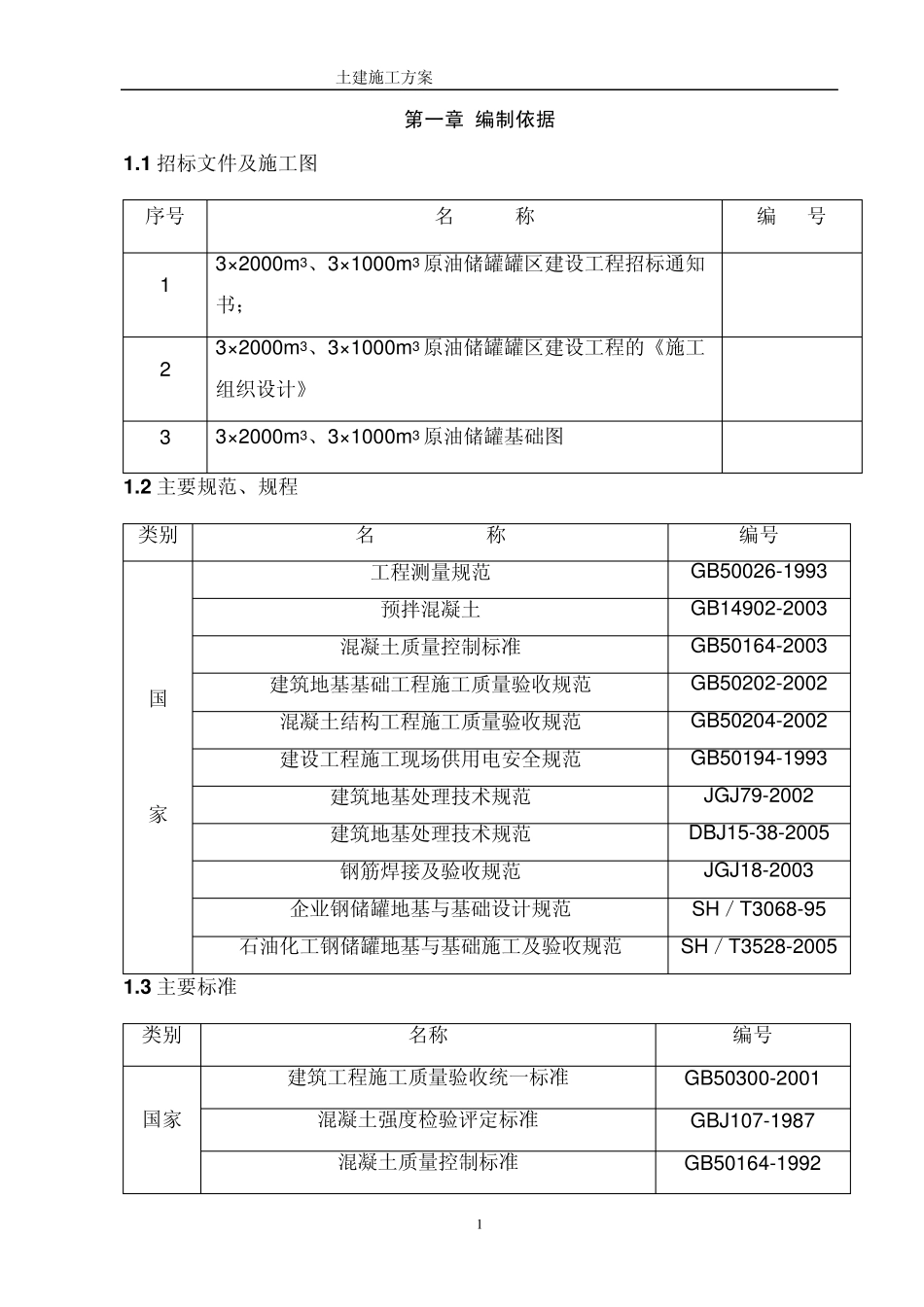

土建施工方案 1 第一章 编制依据 1 .1 招标文件及施工图 序号 名 称 编 号 1 3×2000m3、3×1000m3 原油储罐罐区建设工程招标通知书； 2 3×2000m3、3×1000m3 原油储罐罐区建设工程的《施工组织设计》 3 3×2000m3、3×1000m3 原油储罐基础图 1 .2 主要规范、规程 类别 名 称 编号 国 家 工程测量规范 GB50026-1993 预拌混凝土 GB14902-2003 混凝土质量控制标准 GB50164-2003 建筑地基基础工程施工质量验收规范 GB50202-2002 混凝土结构工程施工质量验收规范 GB50204-2002 建设工程施工现场供用电安全规范 GB50194-1993 建筑地基处理技术规范 JGJ79-2002 建筑地基处理技术规范 DBJ15-38-2005 钢筋焊接及验收规范 JGJ18-2003 企业钢储罐地基与基础设计规范 SH／T3068-95 石油化工钢储罐地基与基础施工及验收规范 SH／T3528-2005 1 .3 主要标准 类别 名称 编号 国家 建筑工程施工质量验收统一标准 GB50300-2001 混凝土强度检验评定标准 GBJ107-1987 混凝土质量控制标准 GB50164-1992 土建施工方案 2 第二章 工程概况 2 .1 工程总体概况 本工程为炼油项目的配套工程新建工程罐区。 建设单位： 设计单位： 计划工期： 工程质量要求： 2 .2 工程概况 本工程罐基础设计概况如下：垫层为C20 素砼垫层，外围直径分别为15.208米、12.204 米、12.2 米，宽度0.6 米，高度为0.1 米；钢筋砼环墙外围直径分别为15.008 米、12.004 米、12 米，环墙宽0.4 米，环墙高2.0m；环墙内回填做法为，①夯实卵石层；②填料层；③细砂保护层厚度200mm；在细砂保护层顶部敷设 2mm 厚 HDPE 防渗土工膜，防渗膜上下敷设两层600g/m2 长丝无纺土工布保护层，防渗膜及土工布沿环墙基础向上翻卷至环墙顶面。④砂垫层最薄处厚度400mm；⑤沥青砂绝缘层，厚度100mm；⑥罐底隔热层厚度320 mm。 罐区基础必须坐在压实系数为0.97 的卵石或砂夹石的垫层上；垫层上稍密卵石 1-1 层，地基承载力特征值 fak=380kpa .基槽开挖后需验槽，验槽合格后方可施工基础，如与设计不符，现场处理。 第三章 工程重点及难点 3 .1 施工重点 因该罐基础环墙高度较高，需要两次浇筑成型，所以对模板加固及环墙外观质量作为该工程的重点，故环墙模板加固及砼浇筑为本工程重点控制项目。 3 .2 施工难点 因本工程中间交接对环墙顶部平整度、沥青砂绝缘层平整度要求较高，故环墙顶部与沥青砂绝...
