土建工程质量实测实量工作操作指引VIP免费

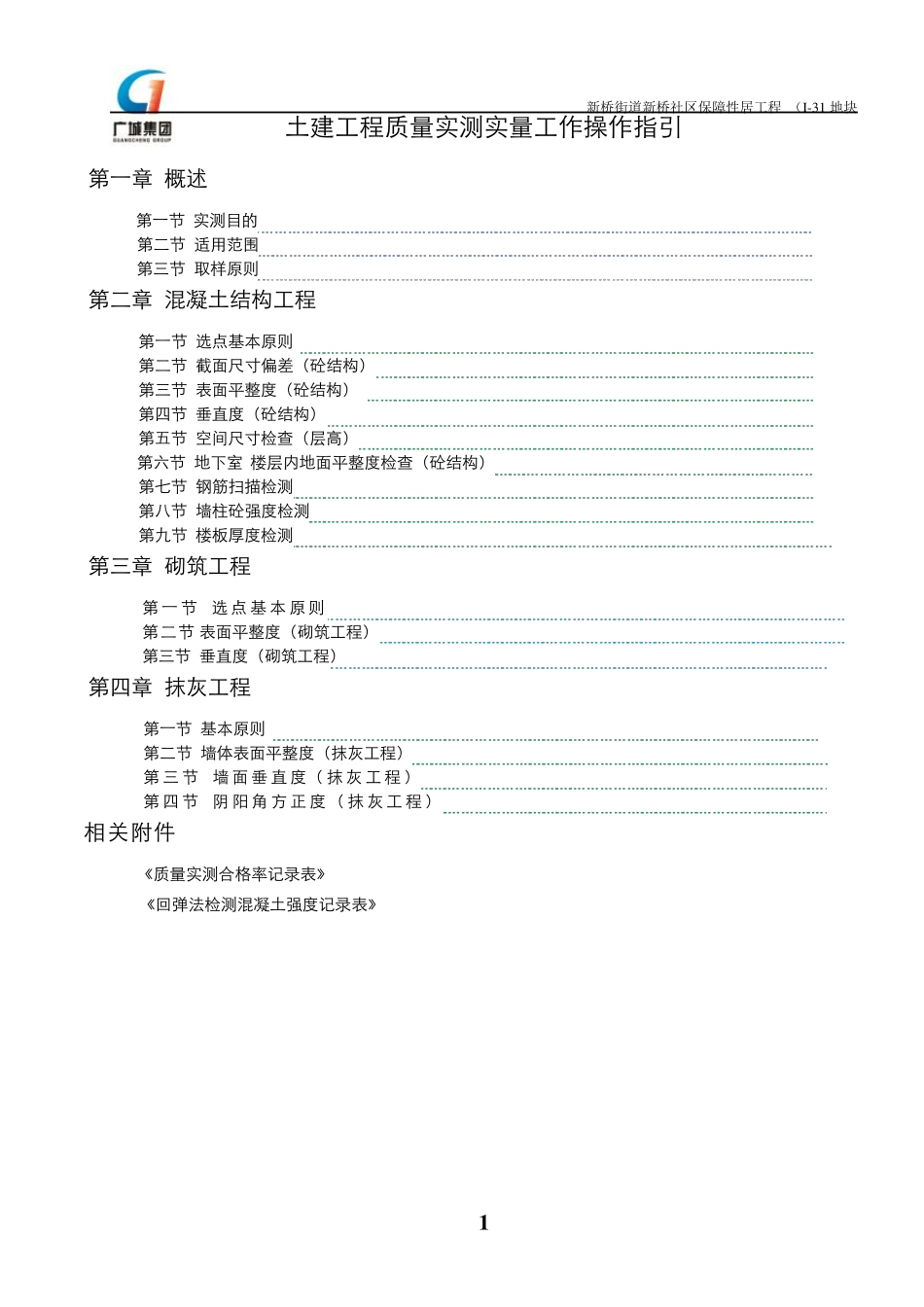

新桥街道新桥社区保障性居工程 （I-31 地块 1 土建工程质量实测实量工作操作指引 第一章 概述 第一节 实测目的 2 第二节 适用范围 2 第三节 取样原则 2 第二章 混凝土结构工程 第一节 选点基本原则 3 第二节 截面尺寸偏差（砼结构） 3 第三节 表面平整度（砼结构） 4 第四节 垂直度（砼结构） 5 第五节 空间尺寸检查（层高） 6 第六节 地下室/楼层内地面平整度检查（砼结构） 7 第七节 钢筋扫描检测 9 第八节 墙柱砼强度检测 10 第九节 楼板厚度检测 11 第三章 砌筑工程 第 一 节 选 点 基 本 原 则 12 第二节 表面平整度（砌筑工程） 12 第三节 垂直度（砌筑工程） 13 第四章 抹灰工程 第一节 基本原则 14 第二节 墙体表面平整度（抹灰工程） 14 第 三 节 墙 面 垂 直 度（ 抹 灰 工 程 ） 15 第 四 节 阴 阳 角 方 正 度（ 抹 灰 工 程 ） 16 相关附件 《质量实测合格率记录表》 《回弹法检测混凝土强度记录表》 新桥街道新桥社区保障性居工程 （I-31 地块 2 第一章 概述 第一节 实测目的 1、规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。 2、提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。 第二节 适用范围 1、本指引适用于工程（自结构±0.00至交付完成）项目。 第三节 取样原则 1、随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前施工进度，通过图纸或随机抽样事前确定。 2、可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。 3、完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。 4、效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。 5、真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，实测取点时应规避相应部位，并对修补方案合理性进行检查。 新桥街道新桥社区保障性居工程 （I-31 地块 3 第二章 混凝土结构工程 第一节 选点基本原则 1、根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。 2、根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度...
