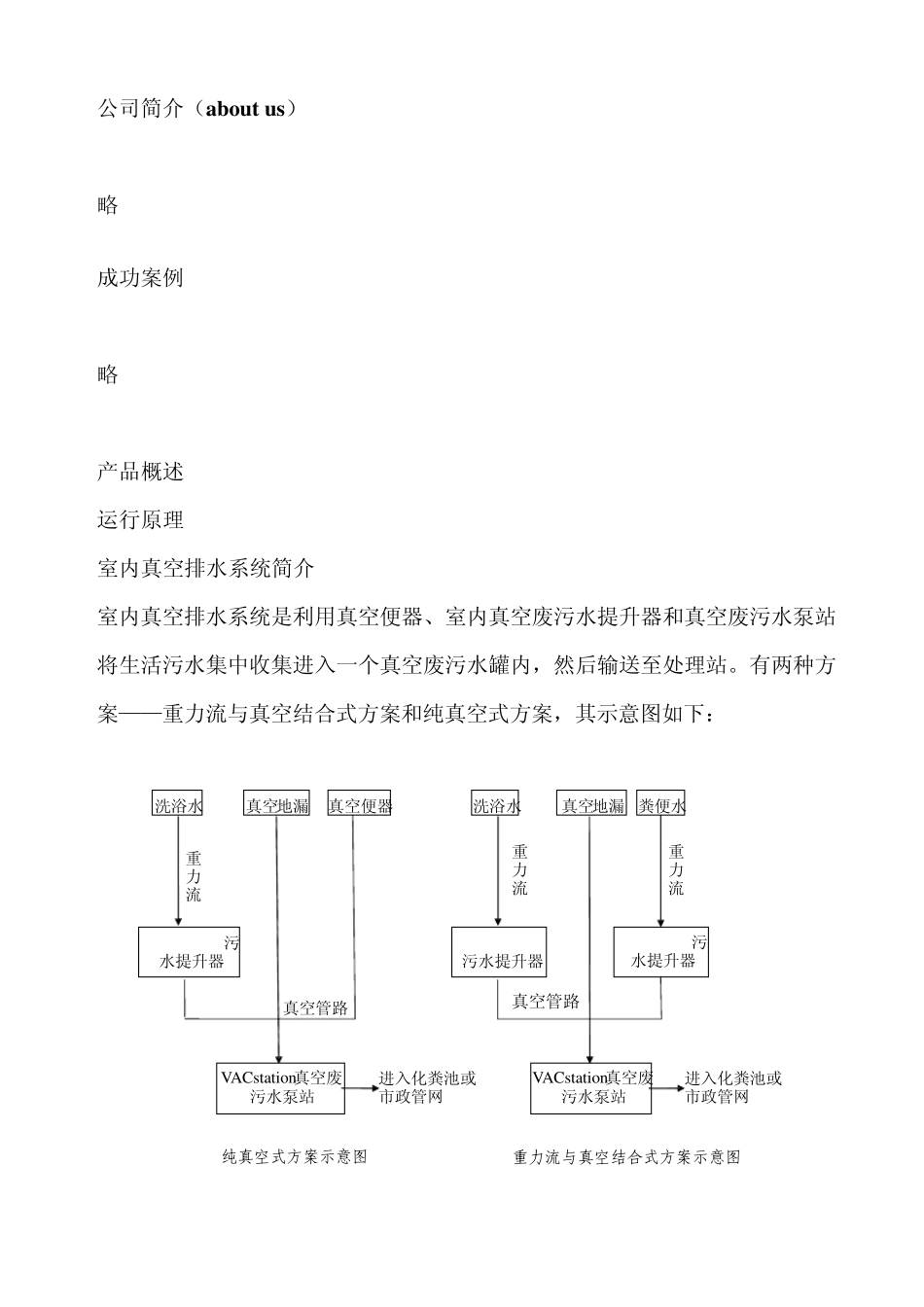

真空排水系统产品数据手册 公司简介（abou t u s） 略 成功案例 略 产品概述 运行原理 室内真空排水系统简介 室内真空排水系统是利用真空便器、室内真空废污水提升器和真空废污水泵站将生活污水集中收集进入一个真空废污水罐内，然后输送至处理站。有两种方案——重力流与真空结合式方案和纯真空式方案，其示意图如下： 重 力 流 洗浴水 真空 地漏 真空便器 VAClift C-3 污 水提升器 真空管路 VACstation 真空废 污水泵站 进入化粪池或 市政管网 纯真空式方案示意图 重 力 流 重 力 流 洗浴水 真空 地漏 粪便水 VAClift C-3 污水提升器 真空管路 VACstation 真空废 污水泵站 VAClift WC 污 水提升器 进入化粪池或 市政管网 重力流与真空结合式方案示意图 应用场合： 室内真空排水系统解决了传统建筑给排水领域里地下室排污和建筑改造排污难等问题，主要应用在以下场合 水资源匮乏地区 船舶、火车以及长途汽车等交通工具厕所系统和边远地区公共厕所系统 地下室的卫生间排水系统 传染病医院、密闭收集避免了病菌的传播 移动公共卫生间 地下公共卫生间 室内真空排水系统的经济性及优点： 采用真空便器，与传统便器相比，节省水资源 实现了同层排水，几乎在同一标高的位置将污水提升 对于大型地下室可节约污水泵站占地面积 避免地下室建集水坑带来的臭气外溢、蚊蝇滋生等传统问题 室外真空排水系统简介 室外真空排水系统是利用室外真空废污水提升器和真空废污水泵站将分散排放点的废污水集中收集进入一个真空废污水罐内，然后输送至处理站。 具体的方法为：在各排放点安装室外真空废污水提升器，断续的废污水利用短距离的重力流进入提升器，当液位达到设定值时，真空废污水提升器自动启动，将废污水抽吸进入真空管路系统，最后被输送至真空废污水泵站。一个 三千米以内的区域仅需一个真空废污水泵站。其示意图如下： 室外真空排水应用场合 室外真空排水系统可应用于各种建筑区域的排水系统以及一些特殊场合需要将分散的间断的废水集中收集处理的设施。在以下场合更具有节约建造成本和运营成本的优势。 很难实现重力流的海滨山地和建筑排水系统 较远地区与市政管网很难对接的独立排水单元 真空管道 重力流 洗浴水 厨房水 真空便器粪便水 小型污水处理站 沼气池 建筑物排污点一 洗浴水 厨房水 建筑物排污点n 真空废污水提升器 真空废污水提升器 真空管道 真空...
