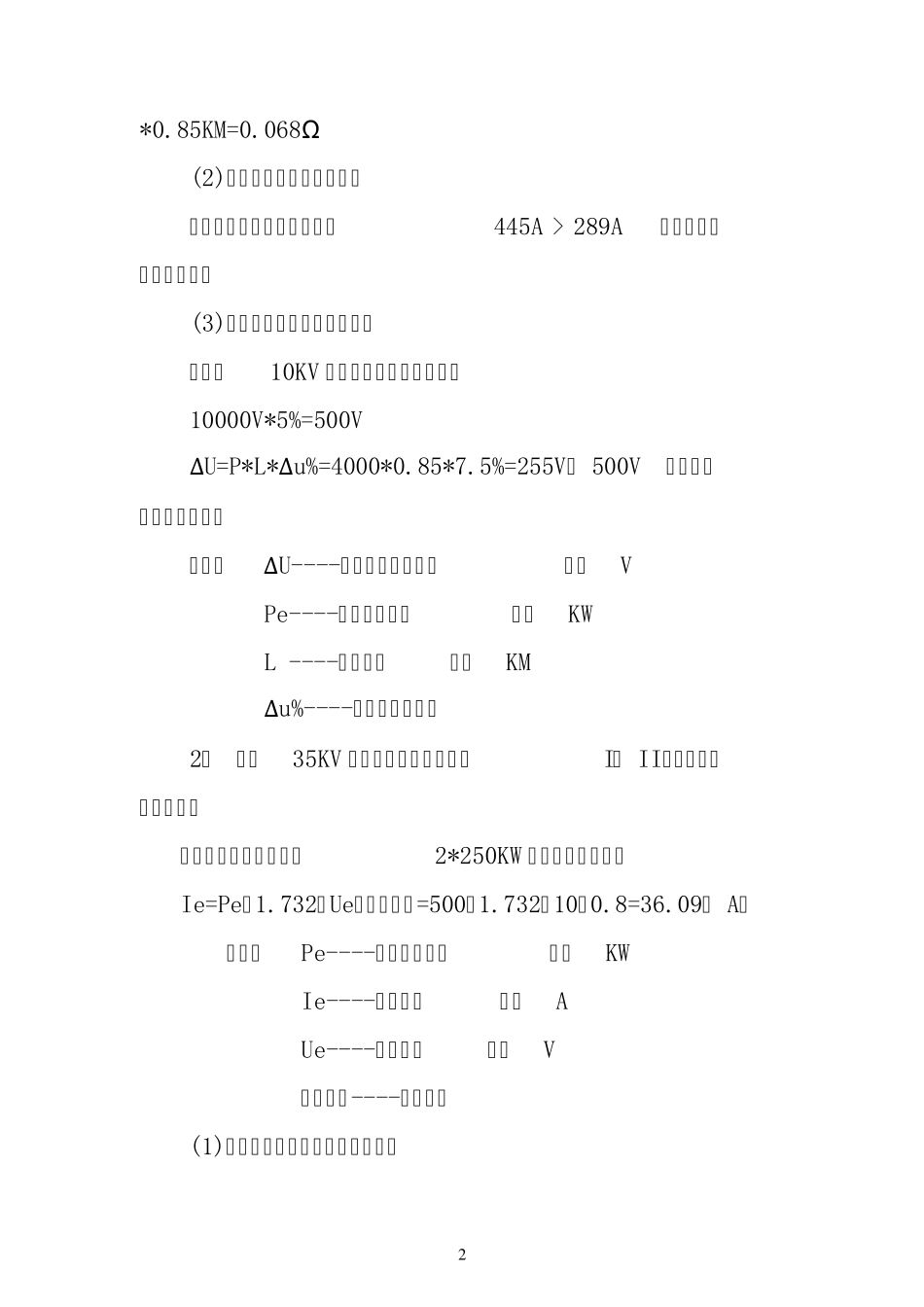

地面35KV 变电站 10KV 出线整定电流计算 整定人: 审核人: 山西煤销集团野川煤业有限公司 二〇一四年 1 地面35KV 变电站10KV 出线整定电流计算 一、地面35KV 变电站10KV 出线电缆选择计算： 1、 地面35KV 变电站至井下中央变电所I（ II）回高压电缆的选择: 根据井下用电负荷4000KW 的统计数据计算其额定电流：Ie=Pe/1.732/Ue =4000/1.732/10=230.95（ A） 式中：Pe----额定有功功率 单位KW Ie----额定电流 单位A Ue----额定电压 单位V COSø----功率因数 (1)、按经济电缆密度选择电缆截面 查煤矿电工手册中铜芯电力电缆的经济电流密度为：J=2.25A/mm2, 所以电缆的经济截面为： S=Ie/J=230.95/2.5=92.38mm2 式中：J----经济电流密度 单位A/mm2 Ie----额定电流 单位A 据此选用MYJV22-8.7/10-3× 150 型矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套交联电力电缆。其电缆允许长时工作电流为445A，大于289A 满足使用要求。电缆长度850M，电缆电 阻R1=0.14 Ω *0.85KM=0.119 Ω ， 电 缆 电 抗X1=0.08 Ω 2 *0.85KM=0.068Ω (2)、按长时工作电流验算： 该电缆长时允许工作电流为445A > 289A 故该电缆满足使用要求。 (3)、按电缆末端电压降验算： 按规定10KV 电缆末端允许电压降为： 10000V*5%=500V ∆U=P*L*∆u%=4000*0.85*7.5%=255V＜ 500V 故该电缆满足使用要求。 式中：∆U----电缆末端的电压降 单位V Pe----额定有功功率 单位KW L ----供电距离 单位KM ∆u%----单位电压百分数 2、 地面35KV 变电站至地面主通风机I（ II）回高压电缆的选择： 根据主通风机用电负荷2*250KW 计算其额定电流：Ie=Pe/1.732/Ue/COSø=500/1.732/10/0.8=36.09（ A） 式中：Pe----额定有功功率 单位KW Ie----额定电流 单位A Ue----额定电压 单位V COSø----功率因数 (1)、按经济电缆密度选择电缆截面 3 查煤矿电工手册中铜芯电力电缆的经济电流密度为：J=2.25A/mm2 所以电缆的经济截面为： S=Ie/J=36.09/2.5=14.44mm2 式中：J----经济电流密度 单位A/mm2 Ie----额定电流 单位A 据此选用MYJV22-8.7/10-3× 35 型矿用聚氯乙烯绝缘钢带铠装聚氯乙烯护套交联电力电缆。其电缆允许长时工作电流为190A，大于36.09A 满足使用要求。电缆长度250M，电缆电阻R1=0.6Ω *0.25KM=0.15Ω ，电缆电抗X1=0.08Ω*0.25KM=0.02Ω (2)、按长时工作电流验算： 该电缆长时允许工作电流为190A >...
