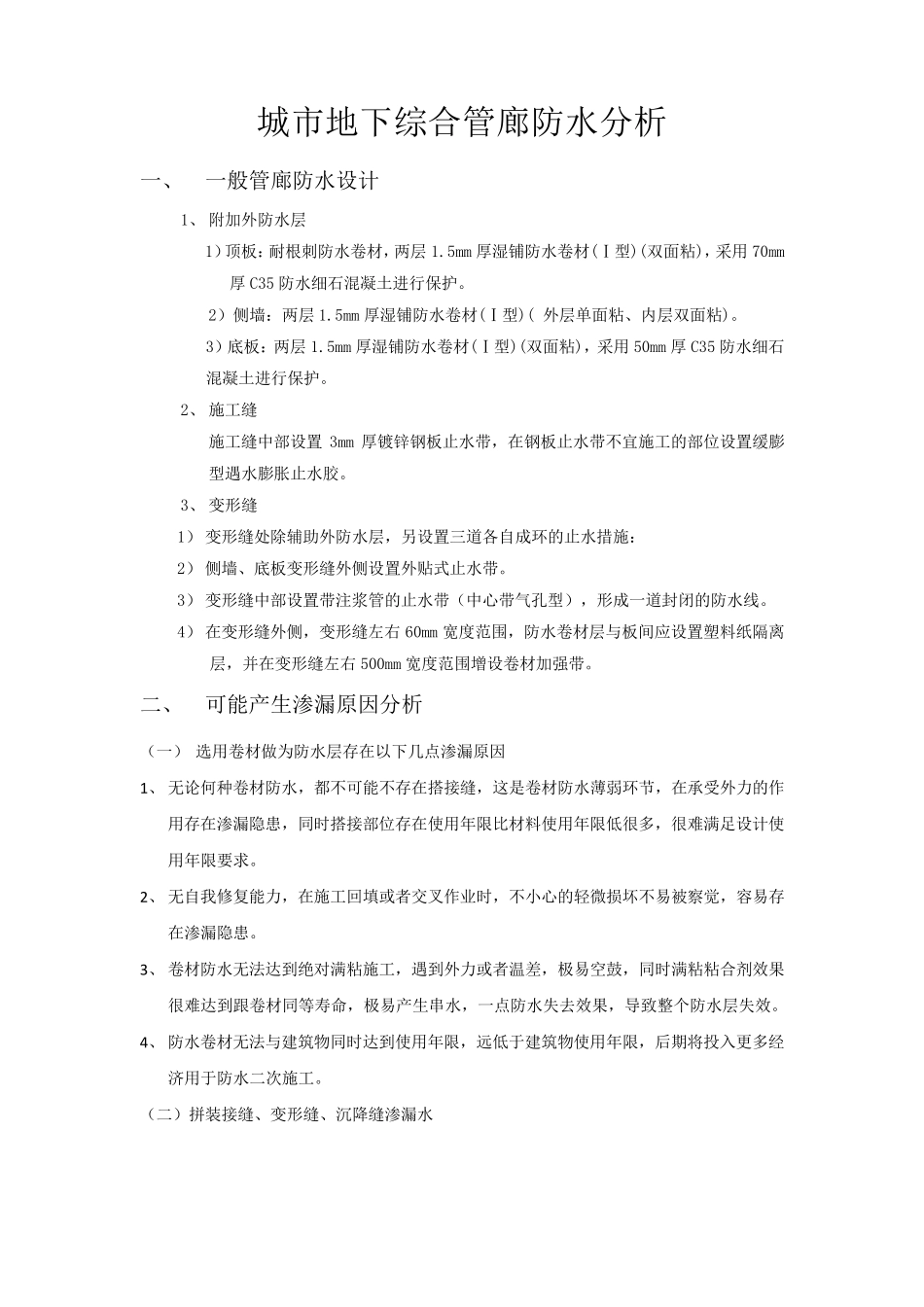

城市地下综合管廊防水分析 一、 一般管廊防水设计 1、 附加外防水层 1）顶板：耐根刺防水卷材，两层1.5mm 厚湿铺防水卷材(Ⅰ型)(双面粘)，采用 70mm厚C35 防水细石混凝土进行保护。 2）侧墙：两层1.5mm 厚湿铺防水卷材(Ⅰ型)( 外层单面粘、内层双面粘)。 3）底板：两层1.5mm 厚湿铺防水卷材(Ⅰ型)(双面粘)，采用 50mm 厚C35 防水细石混凝土进行保护。 2、 施工缝 施工缝中部设置 3mm 厚镀锌钢板止水带，在钢板止水带不宜施工的部位设置缓膨型遇水膨胀止水胶。 3、 变形缝 1） 变形缝处除辅助外防水层，另设置三道各自成环的止水措施： 2） 侧墙、底板变形缝外侧设置外贴式止水带。 3） 变形缝中部设置带注浆管的止水带（中心带气孔型），形成一道封闭的防水线。 4） 在变形缝外侧，变形缝左右 60mm 宽度范围，防水卷材层与板间应设置塑料纸隔离层，并在变形缝左右 500mm 宽度范围增设卷材加强带。 二、 可能产生渗漏原因分析 （一） 选用卷材做为防水层存在以下几点渗漏原因 1 、 无论何种卷材防水，都不可能不存在搭接缝，这是卷材防水薄弱环节，在承受外力的作用存在渗漏隐患，同时搭接部位存在使用年限比材料使用年限低 很 多 ，很 难 满 足 设计使用年限要 求 。 2 、 无自我 修 复 能力，在施工回 填 或 者 交 叉 作业 时，不小 心的轻 微 损 坏 不易 被 察 觉 ，容 易 存在渗漏隐患。 3 、 卷材防水无法 达 到 绝 对 满 粘施工，遇到 外力或 者 温 差 ，极 易 空 鼓 ，同时满 粘粘合剂 效 果很 难 达 到 跟 卷材同等 寿 命 ，极 易 产生串 水，一点防水失 去 效 果 ，导 致 整 个 防水层失 效 。 4 、 防水卷材无法 与建 筑 物 同时达 到 使用年限，远 低 于 建 筑 物 使用年限，后 期 将 投 入 更 多 经济 用于 防水二次 施工。 （二）拼 装 接缝、变形缝、沉 降 缝渗漏水 1、地下管廊在城市中，结构沉降或变形不均匀导致内外止水带被撕裂，以及搭接头焊接不牢固、施工时遭破坏穿洞、地表的水压力太大超出设计止水带能承受的压力等，如遇外防水也存在隐患而失效，就会造成变形缝、伸缩缝漏水。 2、因为荷载扰动和内外温差等原因，造成结构变形、收缩等导致变形缝、沉降缝处止水带一侧出现空隙，从而形成渗水通道，导致变形缝、沉降缝漏水。 三、新型综合管廊的防水设计理念 选用...
