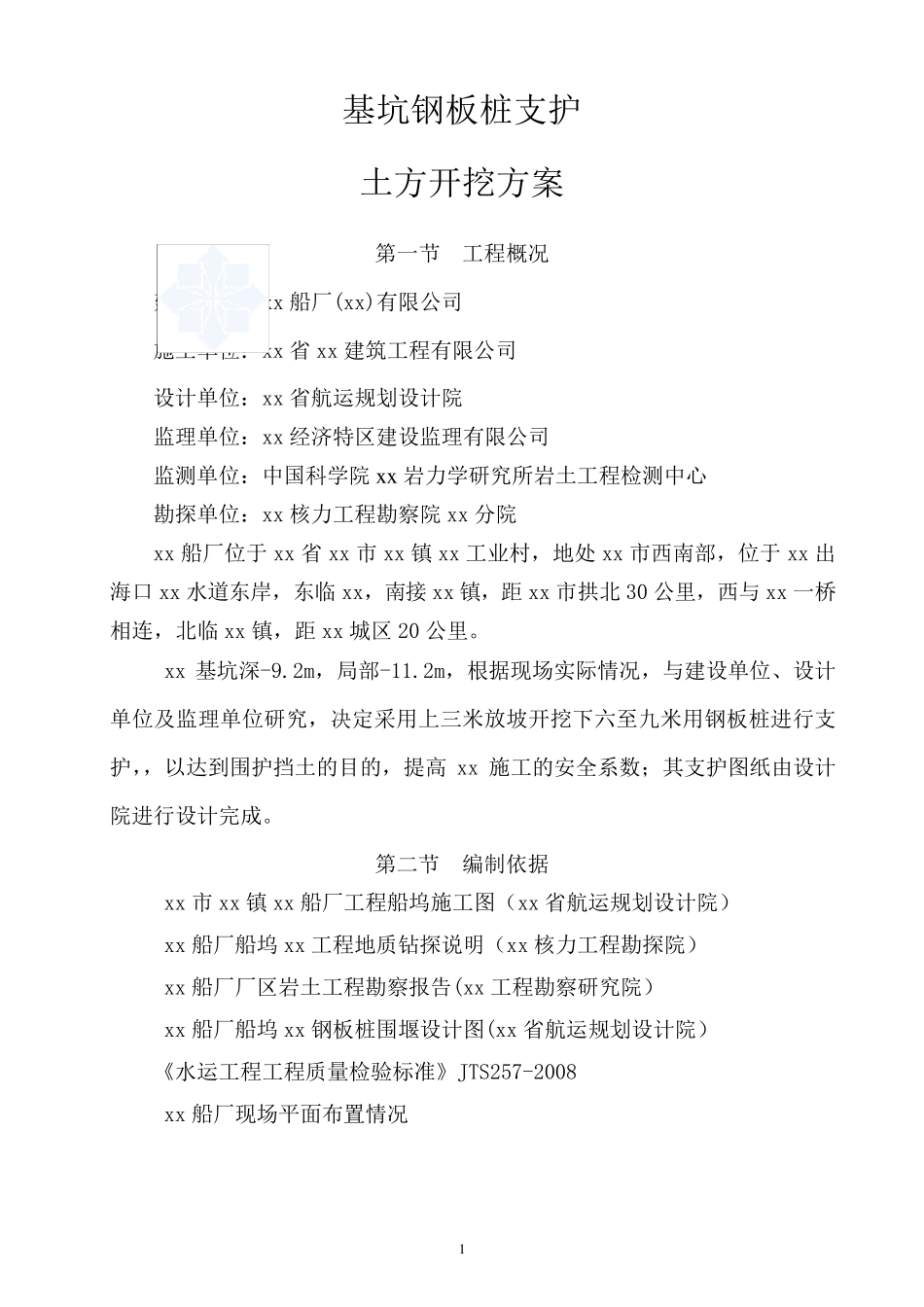

1 基坑钢板桩支护 土方开挖方案 第一节 工程概况 建设单位：xx 船厂(xx)有限公司 施工单位：xx 省xx 建筑工程有限公司 设计单位：xx 省航运规划设计院 监理单位：xx 经济特区建设监理有限公司 监测单位：中国科学院x x 岩力学研究所岩土工程检测中心 勘探单位：xx 核力工程勘察院xx 分院 xx 船厂位于xx 省xx 市xx 镇xx 工业村，地处xx 市西南部，位于xx 出海口xx 水道东岸，东临xx，南接xx 镇，距xx 市拱北30 公里，西与xx 一桥相连，北临xx 镇，距xx 城区20 公里。 xx 基坑深-9.2m，局部-11.2m，根据现场实际情况，与建设单位、设计单位及监理单位研究，决定采用上三米放坡开挖下六至九米用钢板桩进行支护，，以达到围护挡土的目的，提高 xx 施工的安全系数；其支护图纸由设计院进行设计完成。 第二节 编制依据 xx 市xx 镇xx 船厂工程船坞施工图（xx 省航运规划设计院） xx 船厂船坞xx 工程地质钻探说明（xx 核力工程勘探院） xx 船厂厂区岩土工程勘察报告(xx 工程勘察研究院） xx 船厂船坞xx 钢板桩围堰设计图(xx 省航运规划设计院） 《水运工程工程质量检验标准》JTS257-2008 xx 船厂现场平面布 置 情况 2 第三节 工程地质条件 xx 公司在xx 开挖前聘请了xx 核力工程勘察院xx 分院对xx 进行了地质钻探,以了解xx 的地质状况；对xx 的支护和土方开挖进行指导，共钻探ZK1、ZK2、ZK3、ZK3、ZK4、ZK5 六个点，（见图）其地质分布情况如下表： 分层名称 钻探点数据 ZK1 ZK2 ZK3 ZK4 ZK5 ZK6 素填土层 2.80 1.70 4.90 1.90 2.80 2.50 淤泥层 11.90 12.90 10.80 11.90 11.10 11.40 粘土层 1.90 1.70 0 0 0 0 强风化层 22.20 22.60 15.10 15.20 17.10 21.80 钻探布置图： 3 勘探点主要数据一览表 编号 勘探点类型 坐 标 地面标高 (m) 钻孔深度 (m) X Y 1 鉴别孔 2465212.33 498430.183 1.42 42.05 2 鉴别孔 2465211.07 498452.548 1.89 39.9 3 鉴别孔 2465194.22 498429.166 1.66 31.9 4 鉴别孔 2465192.96 498451.53 1.42 29.9 5 鉴别孔 2465176.05 498428.145 2.21 31.7 6 鉴别孔 2465174.79 498450.509 1.65 36.8 第四节、基坑降水排水方案的设计 一、基坑降水排水方案总体技术思路 场地内对基坑施工有影响的地下水水位标高大概为-1.0～-1.20m 以下。 (1)根据该场地地下水埋藏...
