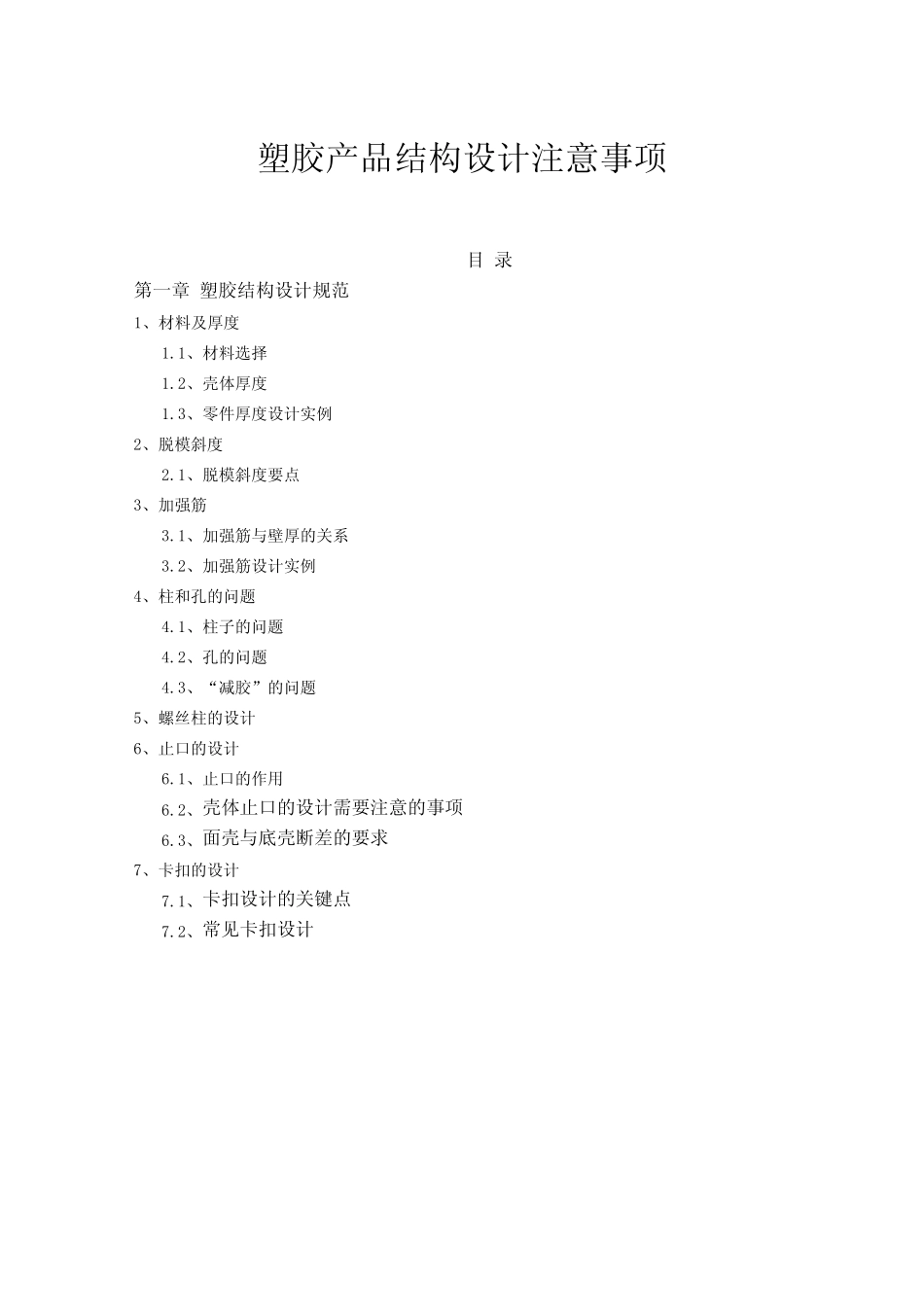

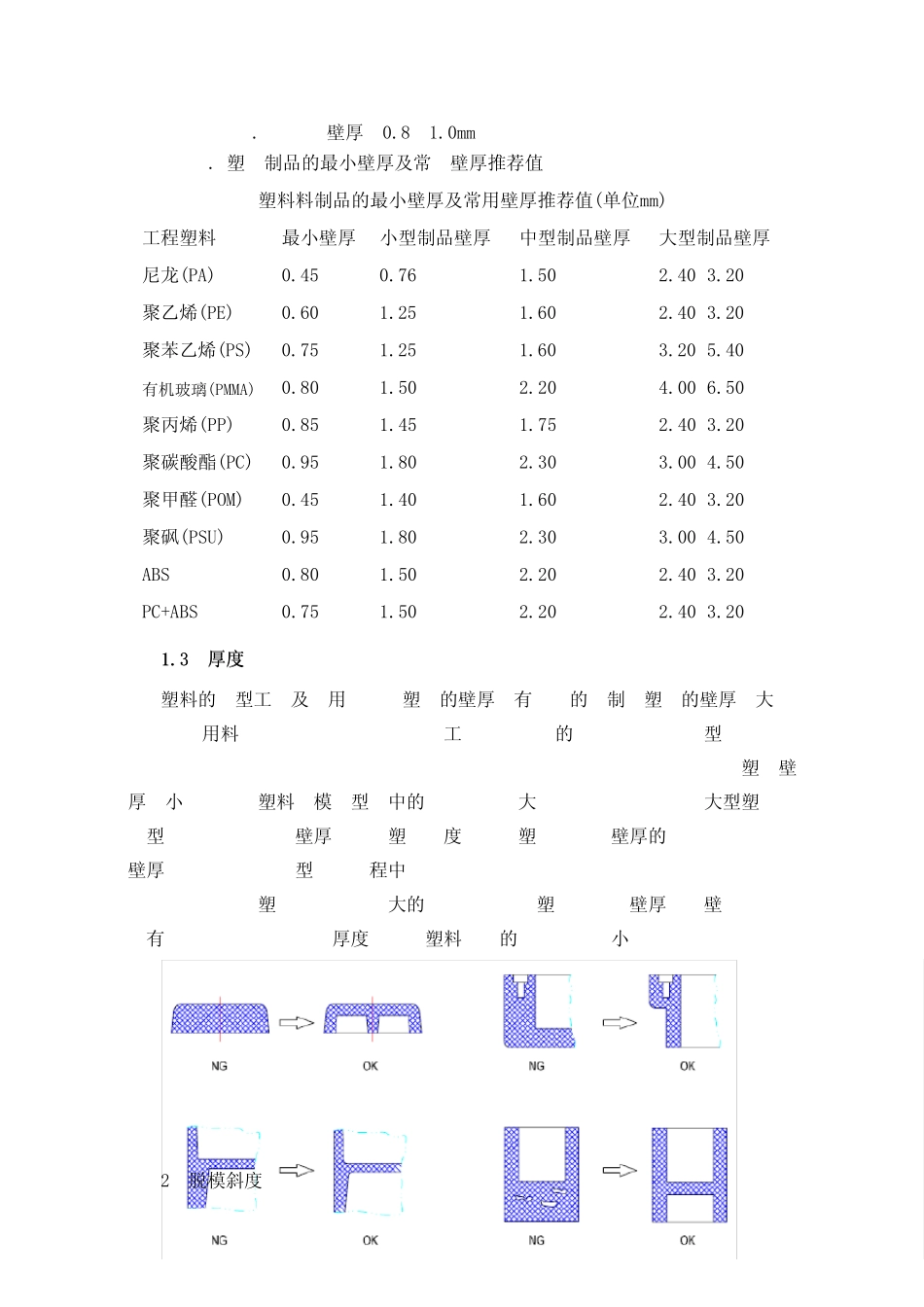

塑胶产品结构设计注意事项目录第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。目前常用奇美PA-757、PA-777D等。b. PC+ABS：流动性好，强度不错，价格适中。适用于作高刚性、高冲击韧性的制件，如框架、壳体等。常用材料代号：拜尔T85、T65。c. PC：高强度，价格贵，流动性不好。适用于对强度要求较高的外壳、按键、传动机架、镜片等。常用材料代号如：帝人L1250Y、PC2405、PC2605。d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。常用于齿轮、滑轮等。受冲击力较大的关键齿轮，需添加填充物。材料代号如：CM3003G-30。f.PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。常用材料代号如：三菱VH001。1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。c. 电池盖壁厚取0.8~1.0mm。d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。塑料料制品的最小壁厚及常用壁厚推荐值(单位mm)工程塑料 最小壁厚小型制品壁厚中型制品壁厚大型制品壁厚尼龙(PA)0.450.761.502.4...
