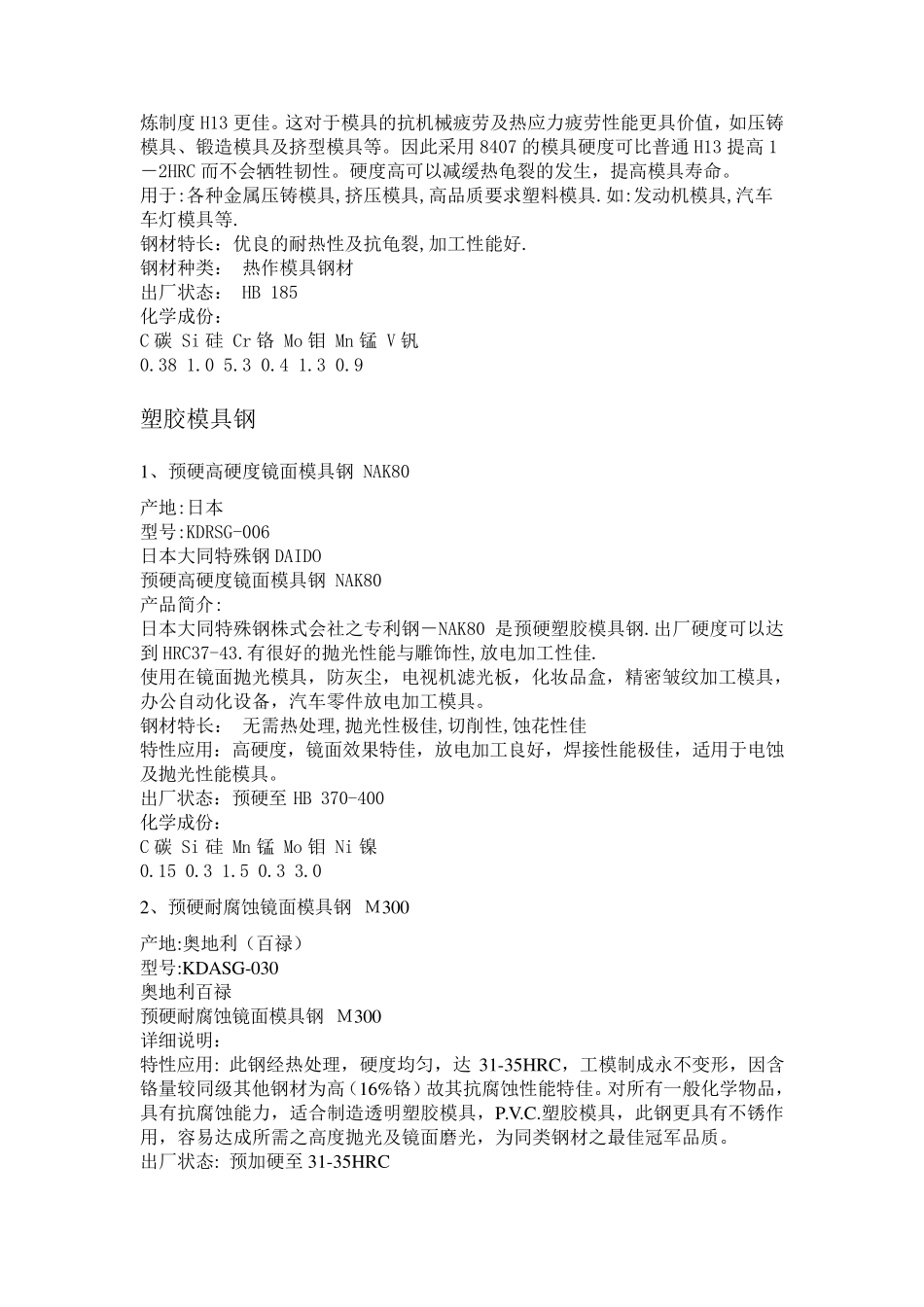

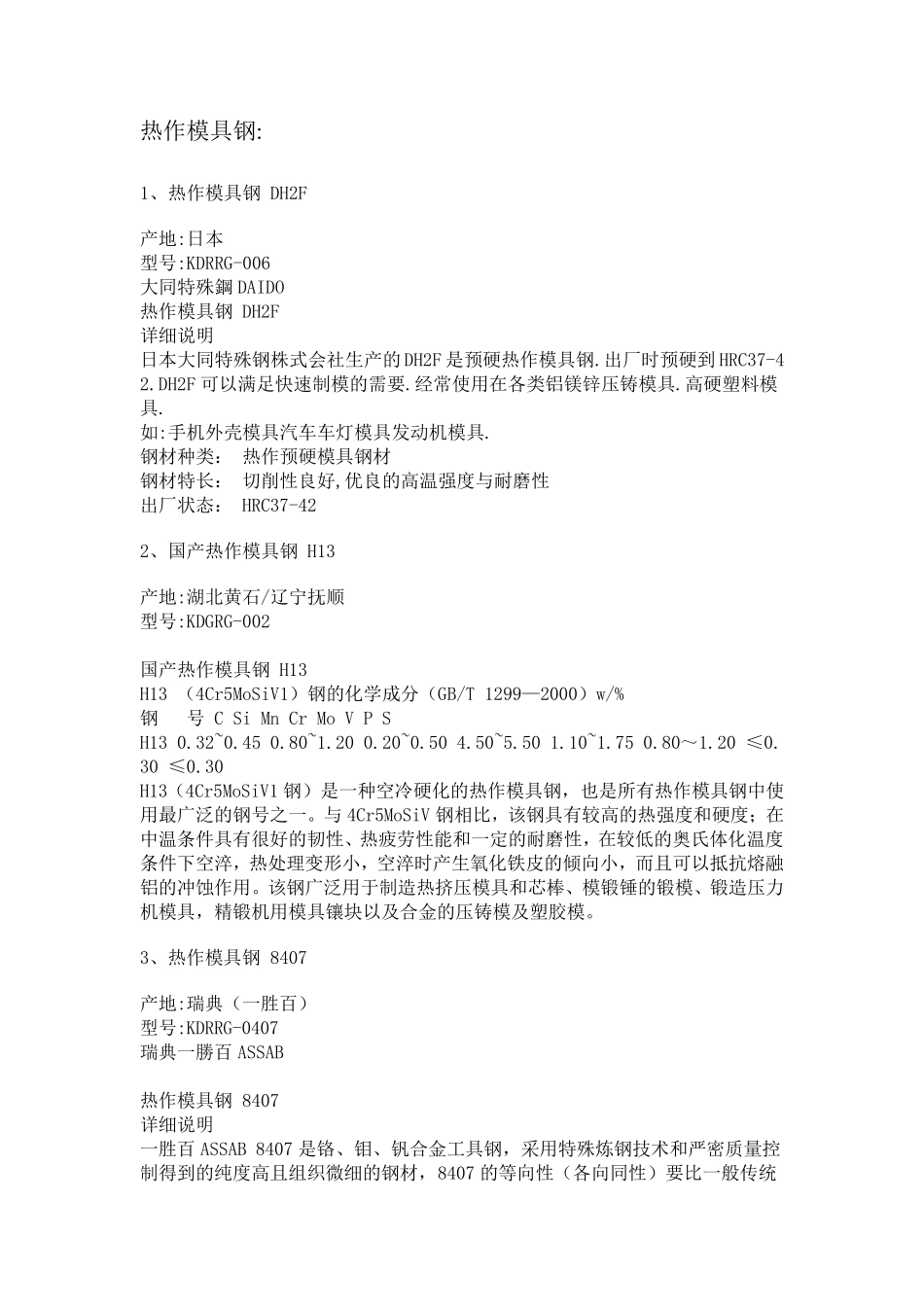

热作模具钢: 1、热作模具钢 DH2F 产地:日本 型号:KDRRG-006 大同特殊鋼DAIDO 热作模具钢 DH2F 详细说明 日本大同特殊钢株式会社生产的DH2F 是预硬热作模具钢.出厂时预硬到HRC37-42.DH2F 可以满足快速制模的需要.经常使用在各类铝镁锌压铸模具.高硬塑料模具. 如:手机外壳模具汽车车灯模具发动机模具. 钢材种类： 热作预硬模具钢材 钢材特长： 切削性良好,优良的高温强度与耐磨性 出厂状态： HRC37-42 2、国产热作模具钢 H13 产地:湖北黄石/辽宁抚顺 型号:KDGRG-002 国产热作模具钢 H13 H13 （4Cr5MoSiV1）钢的化学成分（GB/T 1299—2000）w/% 钢 号 C Si Mn Cr Mo V P S H13 0.32~0.45 0.80~1.20 0.20~0.50 4.50~5.50 1.10~1.75 0.80～1.20 ≤0.30 ≤0.30 H13（4Cr5MoSiV1 钢）是一种空冷硬化的热作模具钢，也是所有热作模具钢中使用最广泛的钢号之一。与4Cr5MoSiV 钢相比，该钢具有较高的热强度和硬度；在中温条件具有很好的韧性、热疲劳性能和一定的耐磨性，在较低的奥氏体化温度条件下空淬，热处理变形小，空淬时产生氧化铁皮的倾向小，而且可以抵抗熔融铝的冲蚀作用。该钢广泛用于制造热挤压模具和芯棒、模锻 锤 的锻 模、锻 造压力机模具，精 锻 机用模具镶 块 以及 合 金 的压铸模及 塑胶 模。 3、热作模具钢 8407 产地:瑞 典 （一胜 百 ） 型号:KDRRG-0407 瑞 典 一勝 百 ASSAB 热作模具钢 8407 详细说明 一胜 百 ASSAB 8407 是铬 、钼 、钒 合 金 工 具钢，采 用特殊炼 钢技 术 和严 密 质 量 控制得 到的纯 度高且组 织 微 细的钢材，8407 的等 向性（各向同性）要比一般 传 统炼制度H13 更佳。这对于模具的抗机械疲劳及热应力疲劳性能更具价值，如压铸模具、锻造模具及挤型模具等。因此采用 8407 的模具硬度可比普通 H13 提高 1－2HRC 而不会牺牲韧性。硬度高可以减缓热龟裂的发生，提高模具寿命。 用于:各种金属压铸模具,挤压模具,高品质要求塑料模具.如:发动机模具,汽车车灯模具等. 钢材特长：优良的耐热性及抗龟裂,加工性能好. 钢材种类： 热作模具钢材 出厂状态： HB 185 化学成份： C 碳 Si 硅 Cr 铬 Mo 钼 Mn 锰 V 钒 0.38 1.0 5.3 0.4 1.3 0.9 塑胶模具钢 1、预硬高硬度镜面模具钢 NAK80 产地:日本 型号:KDRSG-006 日本大同特殊钢 DAIDO 预硬高硬度镜面模具钢 NAK80 产品...
