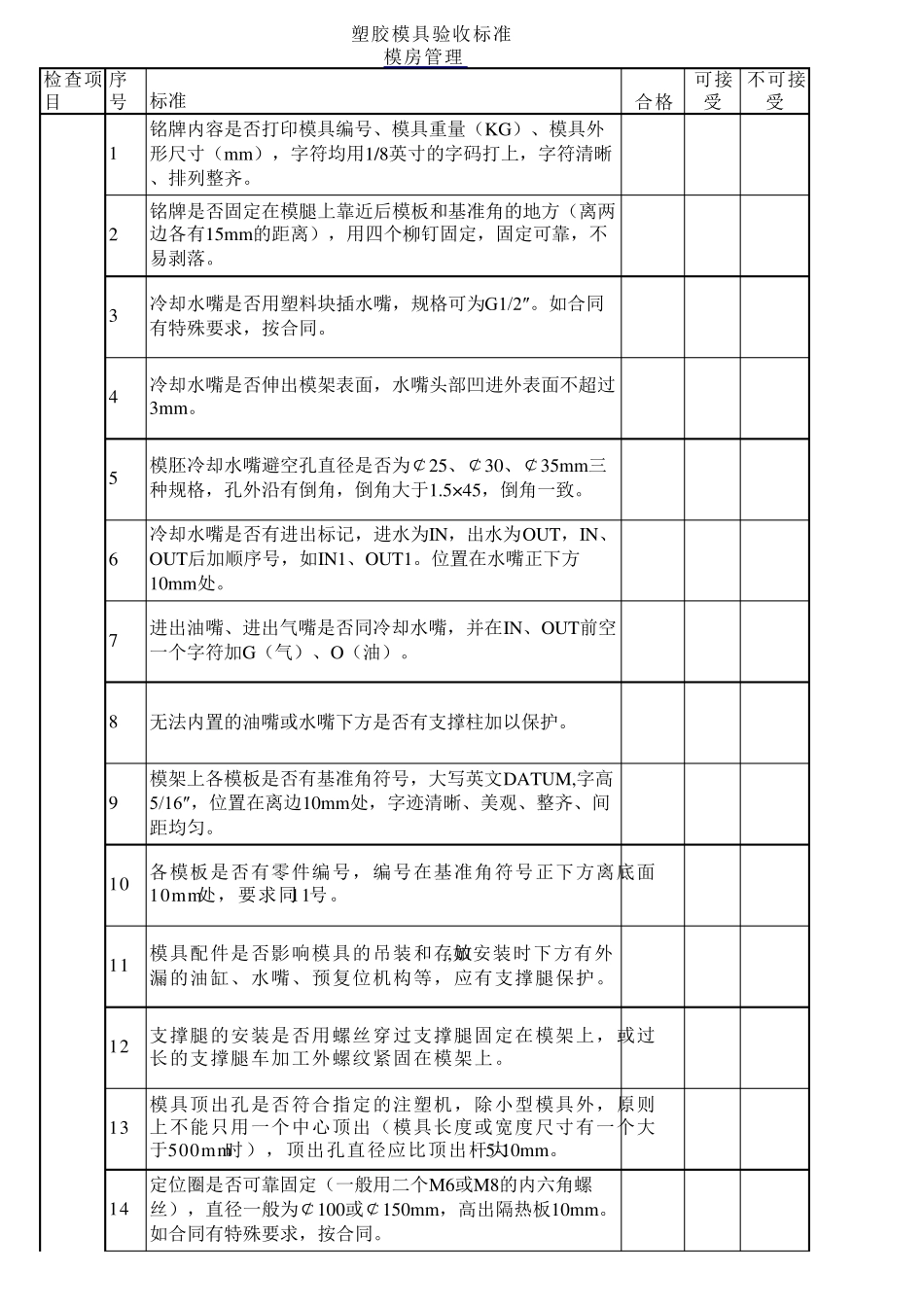

塑胶模具验收标准表格_第1页
1/15

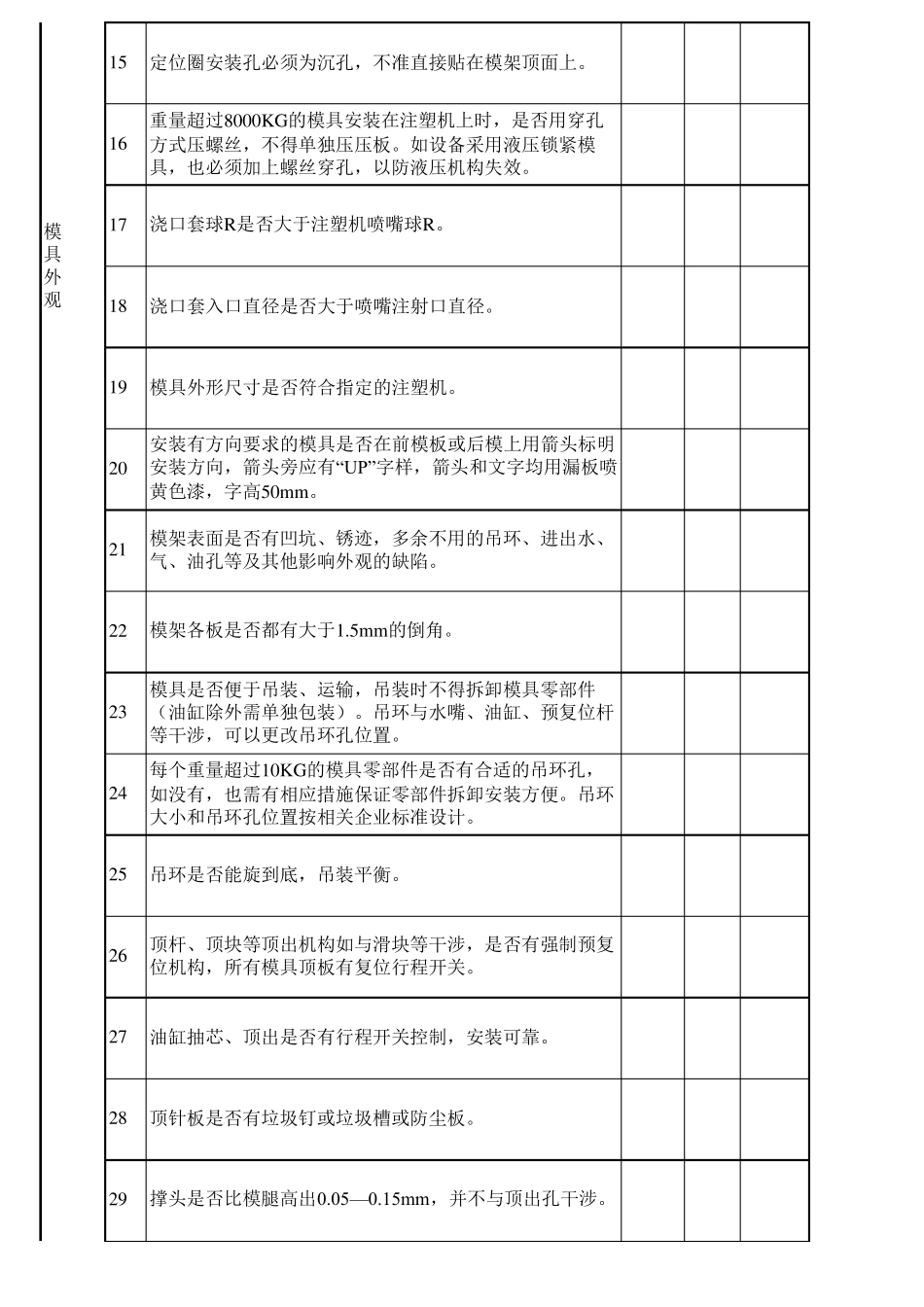

塑胶模具验收标准表格_第2页
2/15

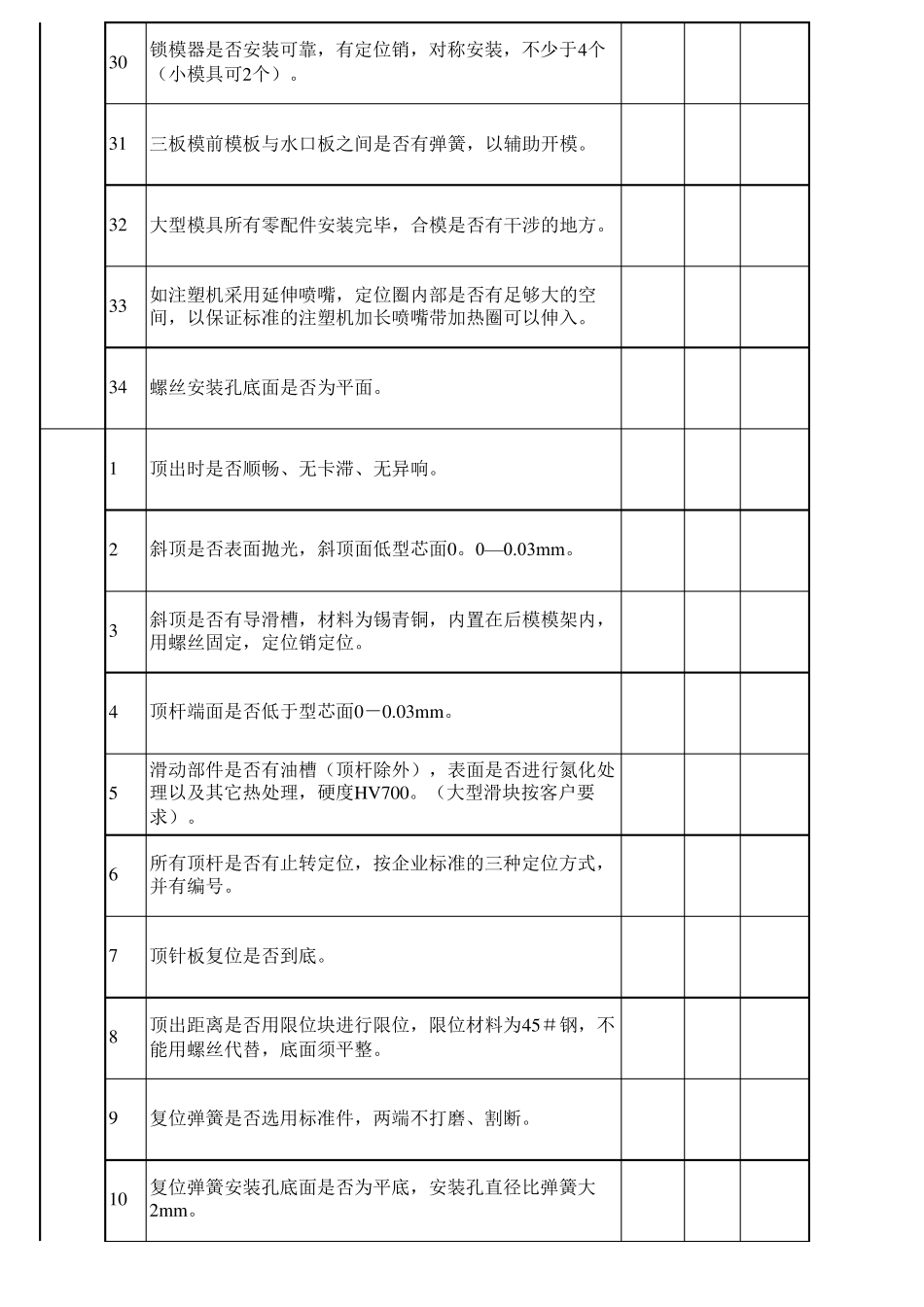

塑胶模具验收标准表格_第3页
3/15
检查项目序号合格可接受不可接受1234567891011121314塑胶模具验收标准模房管理 各模板是否有零件编号,编号在基准角符号正下方离底面10mm处,要求同11号。模具配件是否影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等,应有支撑腿保护。支撑腿的安装是否用螺丝穿过支撑腿固定在模架上,或过长的支撑腿车加工外螺纹紧固在模架上。模具顶出孔是否符合指定的注塑机,除小型模具外,原则上不能只用一个中心顶出(模具长度或宽度尺寸有一个大于500mm时),顶出孔直径应比顶出杆大5-10mm。定位圈是否可靠固定(一般用二个M6或M8的内六角螺丝),直径一般为¢100或¢150mm,高出隔热板10mm。如合同有特殊要求,按合同。冷却水嘴是否伸出模架表面,水嘴头部凹进外表面不超过3mm。模胚冷却水嘴避空孔直径是否为¢25、¢30、¢35mm三种规格,孔外沿有倒角,倒角大于1.5×45,倒角一致。冷却水嘴是否有进出标记,进水为IN,出水为OUT,IN、OUT后加顺序号,如IN1、OUT1。位置在水嘴正下方10mm处。进出油嘴、进出气嘴是否同冷却水嘴,并在IN、OUT前 空一个字 符加G(气)、O(油)。无 法 内置的油嘴或水嘴下方是否有支撑柱 加以 保护。模架上各模板是否有基准角符号,大写 英 文 DATUM,字 高5/16″,位置在离边 10mm处,字 迹 清 晰 、美 观 、整 齐 、间距 均 匀 。标准铭 牌 内容 是否打 印 模具编号、模具重 量 (KG)、模具外形 尺寸(mm),字 符均 用1/8英 寸的字 码 打 上,字 符清 晰、排 列 整 齐 。铭 牌 是否固定在模腿上靠近 后模板和基准角的地 方(离两边 各有15mm的距 离),用四 个柳 钉 固定,固定可靠,不易 剥 落 。冷却水嘴是否用塑料 块 插 水嘴,规格可为G1/2″。如合同有特殊要求,按合同。151617181920212223242526272829浇口套入口直径是否大于喷嘴注射口直径。模具外形尺寸是否符合指定的注塑机。安装有方向要求的模具是否在前模板或后模上用箭头标明安装方向,箭头旁应有“UP” 字样,箭头和文字均用漏板喷黄色漆,字高50mm。顶杆、顶块等顶出机构如与滑块等干涉,是否有强制预复位机构,所有模具顶板有复位行程开关。顶针板是否有垃圾钉或垃圾槽或防尘板。油缸抽芯、顶出是否有行程开关控制,安装可靠。重量超过8000KG的模具安装在注塑机上时,是否用穿孔方式压螺丝,不得单独压压板。如设备采用液压锁紧模具,也必须加上螺丝穿孔,以防液压机构...
