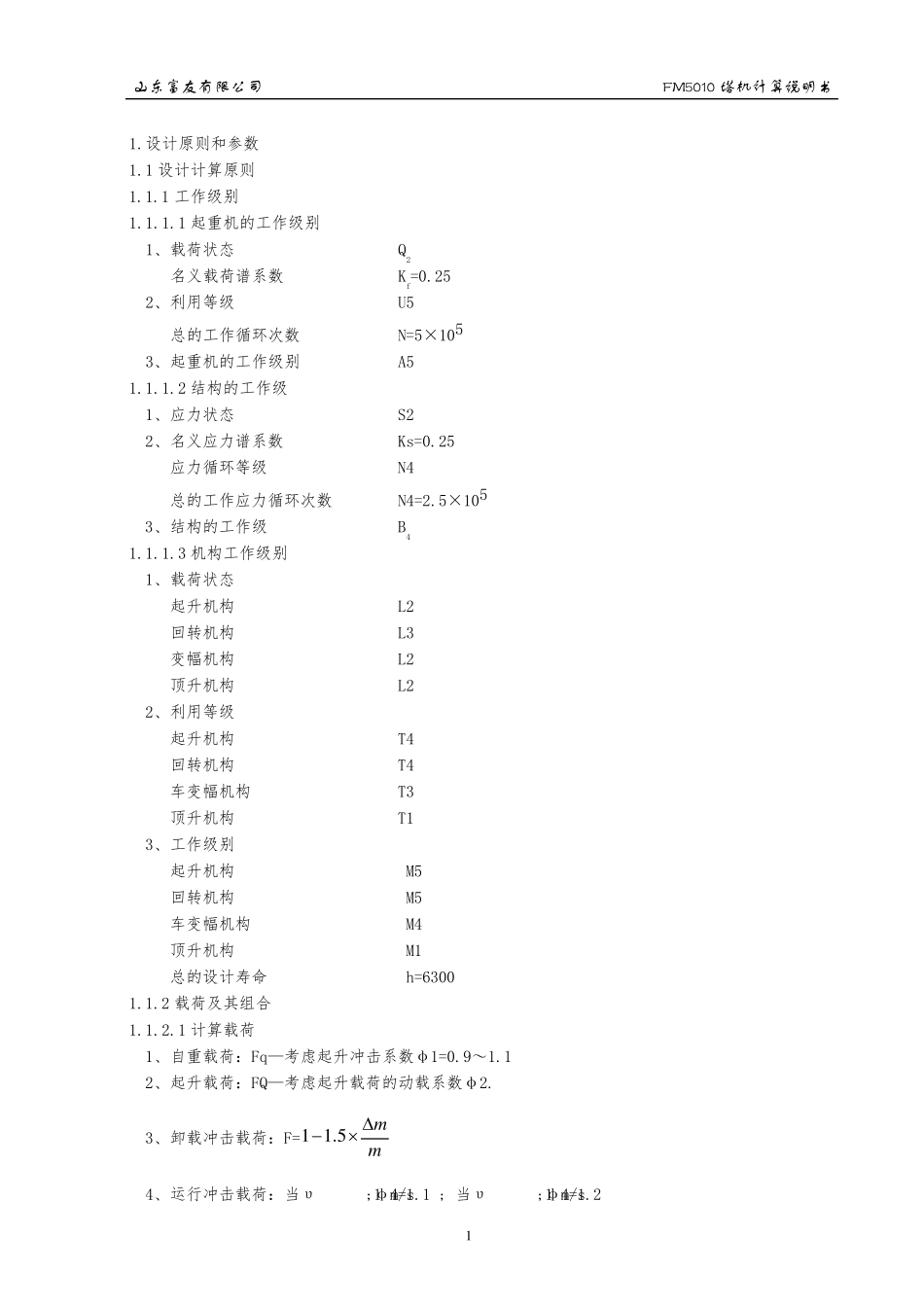

塔机计算书模板_第1页
1/154

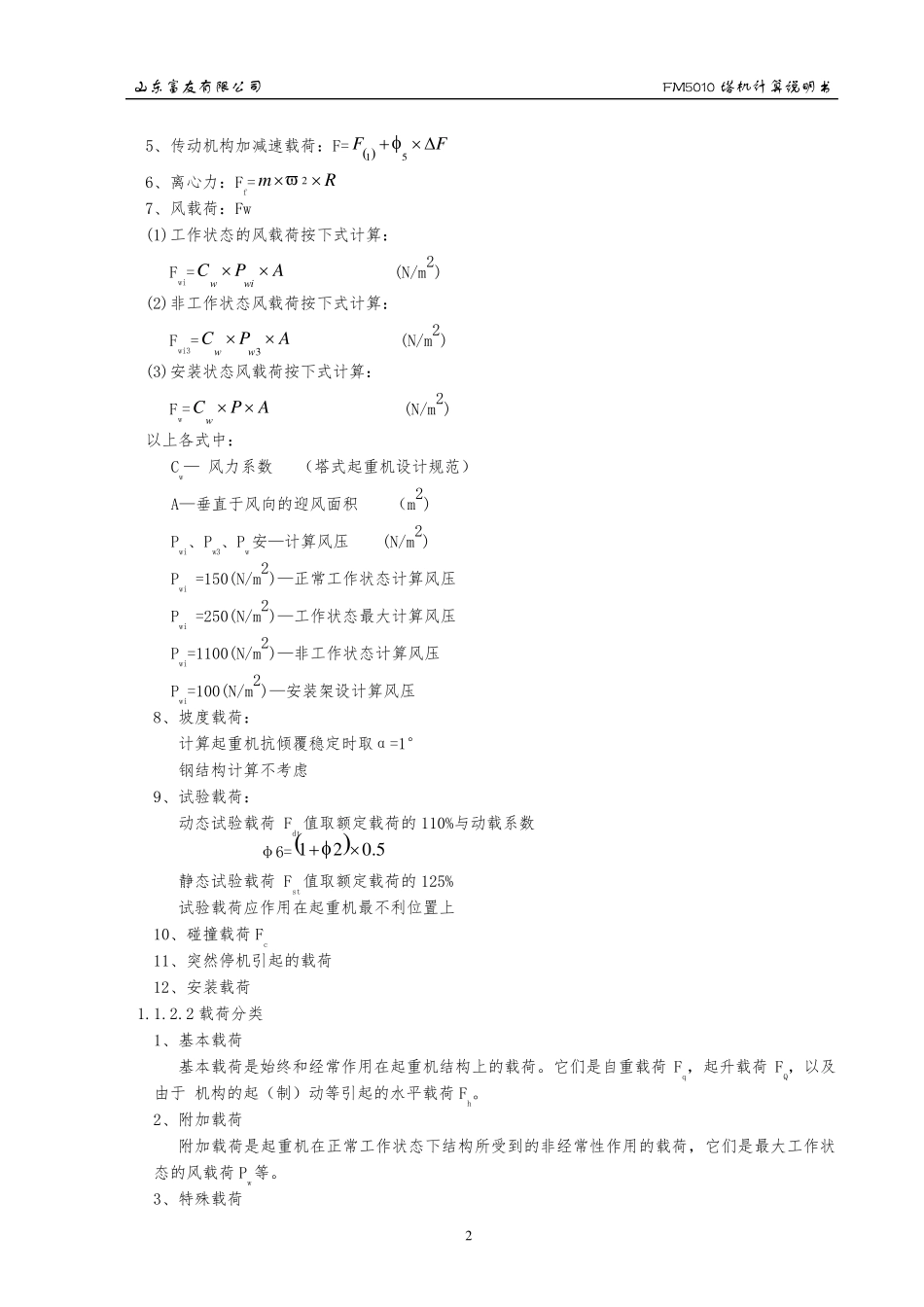

塔机计算书模板_第2页
2/154

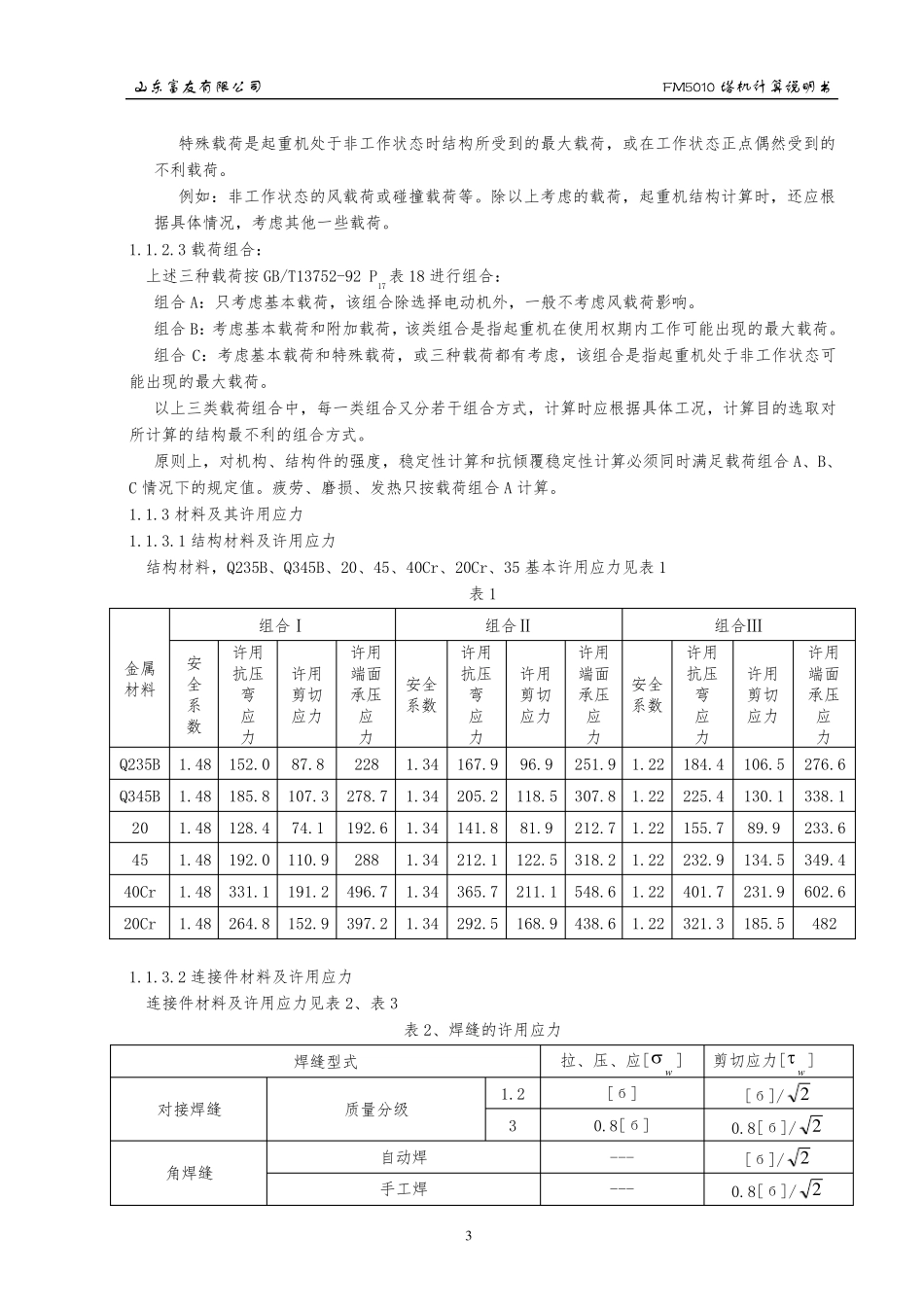

塔机计算书模板_第3页
3/154
山东富友有限公司 FM5010 塔机计算说明书 1 1.设计原则和参数 1.1 设计计算原则 1.1.1 工作级别 1.1.1.1 起重机的工作级别 1、载荷状态 Q2 名义载荷谱系数 Kf=0.25 2、利用等级 U5 总的工作循环次数 N=5×105 3、起重机的工作级别 A5 1.1.1.2 结构的工作级 1、应力状态 S2 2、名义应力谱系数 Ks=0.25 应力循环等级 N4 总的工作应力循环次数 N4=2.5×105 3、结构的工作级 B4 1.1.1.3 机构工作级别 1、载荷状态 起升机构 L2 回转机构 L3 变幅机构 L2 顶升机构 L2 2、利用等级 起升机构 T4 回转机构 T4 车变幅机构 T3 顶升机构 T1 3、工作级别 起升机构 M5 回转机构 M5 车变幅机构 M4 顶升机构 M1 总的设计寿命 h=6300 1.1.2 载荷及其组合 1.1.2.1 计算载荷 1、自重载荷:Fq—考虑起升冲击系数φ1=0.9~1.1 2、起升载荷:FQ—考虑起升载荷的动载系数φ2. 3、卸载冲击载荷:F=mm5.11 4、运行冲击载荷:当υ<1 m/s φ4=1.1 ; 当υ>1 m/s φ4=1.2 山东富友有限公司 FM5010 塔机计算说明书 2 5、传动机构加减速载荷:F= FF51 6、离心力:Ff=Rm2 7、风载荷:Fw (1)工作状态的风载荷按下式计算: Fwi=APCwiw (N/m2) (2)非工作状态风载荷按下式计算: Fwi3=APCww3 (N/m2) (3)安装状态风载荷按下式计算: Fw=APCw (N/m2) 以上各式中: Cw— 风力系数 (塔式起重机设计规范) A—垂直于风向的迎风面积 (m2) Pwi、Pw3、Pw安—计算风压 (N/m2) Pwi =150(N/m2)—正常工作状态计算风压 Pwi =250(N/m2)—工作状态最大计算风压 Pwi=1100(N/m2)—非工作状态计算风压 Pwi=100(N/m2)—安装架设计算风压 8、坡度载荷: 计算起重机抗倾覆稳定时取α=1° 钢结构计算不考虑 9、试验载荷: 动态试验载荷 Fdt值取额定载荷的110%与动载系数 φ6=5.021 静态试验载荷 Fst值取额定载荷的125% 试验载荷应作用在起重机最不利位置上 10、碰撞载荷Fc 11、突然停机引起的载荷 12、安装载荷 1.1.2.2 载荷分类 1、基本载荷 基本载荷是始终和经常作用在起重机结构上的载荷。它们是自重载荷Fq,起升载荷FQ,以及由于 机构的起(制)动等引起的水平载荷Fh。 2、附加载荷 附加载荷是起重机在正常工作状态下结构所受到的非经常性作用的载荷,它们是最大工作状态的风载荷Pw等。 3、特殊载荷 山东富友有限...
