增压稳压设备技术参数VIP免费

增压稳压设备技术参数_第1页
1/6
增压稳压设备技术参数_第2页
2/6
增压稳压设备技术参数_第3页
3/6

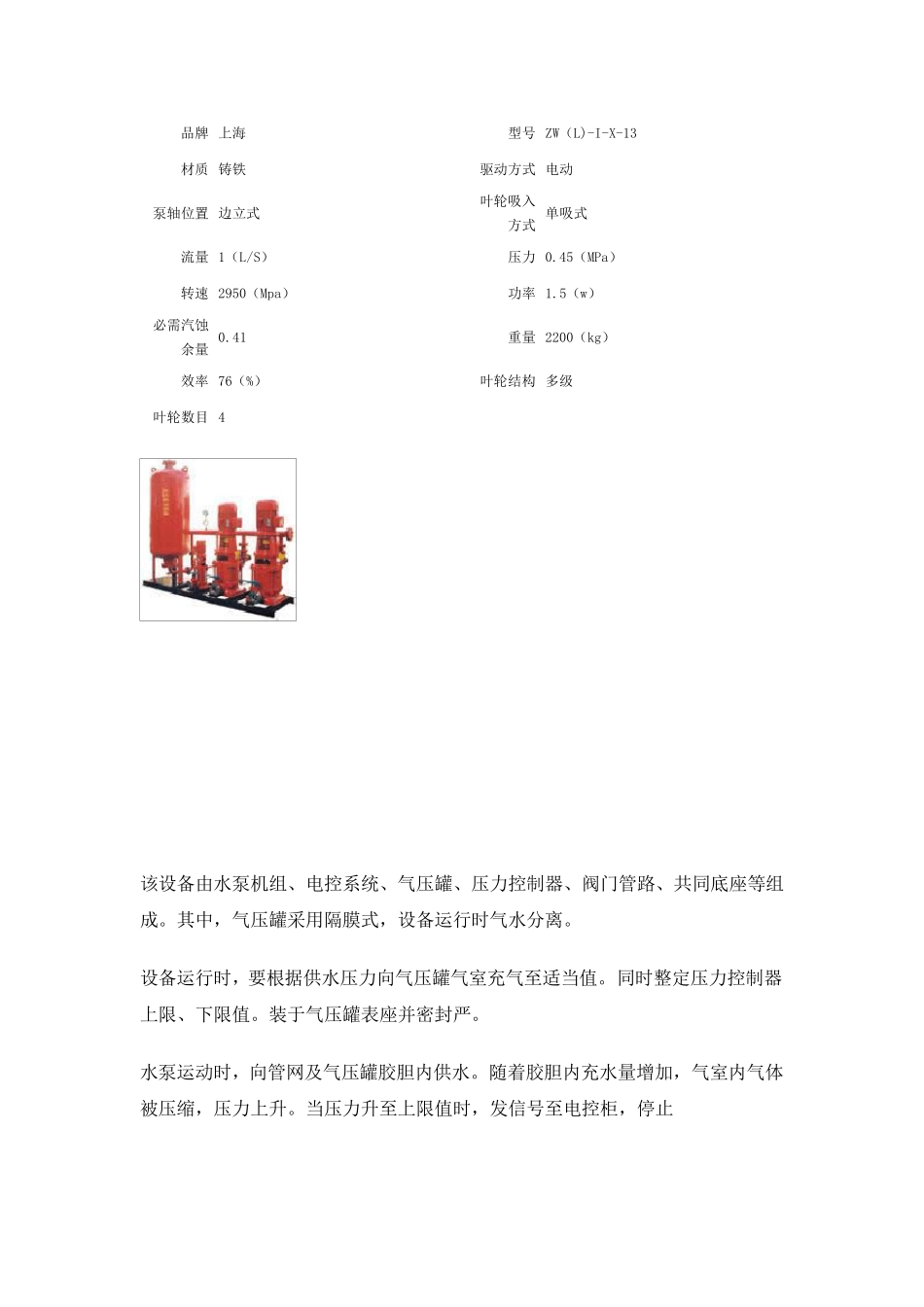

品牌 上海 型号 ZW(L)-I-X-13 材质 铸铁 驱动方式 电动 泵轴位置 边立式 叶轮吸入方式 单吸式 流量 1(L/S) 压力 0.45(MPa) 转速 2950(Mpa) 功率 1.5(w) 必需汽蚀余量 0.41 重量 2200(kg) 效率 76(%) 叶轮结构 多级 叶轮数目 4 该设备由水泵机组、电控系统、气压罐、压力控制器、阀门管路、共同底座等组成。其中,气压罐采用隔膜式,设备运行时气水分离。 设备运行时,要根据供水压力向气压罐气室充气至适当值。同时整定压力控制器上限、下限值。装于气压罐表座并密封严。 水泵运动时,向管网及气压罐胶胆内供水。随着胶胆内充水量增加,气室内气体被压缩,压力上升。当压力升至上限值时,发信号至电控柜,停止 水泵运行,由气室内气体膨胀释放胶胆水向管网供水。伴随着胶胆内水量减少,气室气体的膨胀,压力逐渐降低,当压力降至下限时,再次启动水 泵供水。如此周而复始,实现全自动供水。 由于采用卫生胶胆作为气压罐内腔,实现了气水分离式供水,有效地避免了水质二次污染,其次气压罐一次充气,长期使用,设备运行可靠,操作 简单,使用方便,故该设备最适宜于水量不很大楼群、单栋住宅楼及其它场所生活供水选用。 立式增压稳压设备技术特性表 返回目录 序号 增压稳压设备 消防压力 立式隔膜气压罐 配用水泵 设备运行重量 运行压力型号 Mpa 型号规格 工作压力比 消防储水容积 型号 Kg Mpa 标定容积 实际容积 1 ZW(L)-I-X-7 0.1 SQL800*0.6 0.60 300 319 25LG3-10*4 N=1.5KW 1452 P1=0.1 =0.26 P23 Ps2=2 ZW(L)-I-Z-10 0.16 SQL800*0.6 0.80 150 159 25LG3-10*4 N=1.5KW 1428 P1=0.16 0.26 P2=3 Ps2=3 ZW(L)-I-X-10 0.16 SQL800*0.6 0.60 300 319 25LG3-10*5 N=1.5KW 1474 P1=0.16 0.36 P2=3 Ps2=4 ZW(L)-I-X-13 0.22 SQL1000*0.6 0.76 300 329 25LG3-10*4 N=1.5KW 2312 P1=0.22 0.35 P2=2 Ps2=5 ZW(L)-XZ-10 0.16 SQL1000*0.6 0.65 450 480 25LG3-10*4 N=1.5KW 2312 P1=0.16 0.33 P2=0 Ps2=6 ZW(L)-XZ-13 0.22 SQL1000*0.6 0.67 450 452 25LG3-10*5 N=1.5KW 2312 P1=0.22 0.41 P2=8 Ps2=7 ZW(L)-II-Z- A 0.22-0.38 SQL800*0.6 0.80 150 159 25LG3-10*6 N=2.2KW 1452 P1=0.38 0.53 P2=0 Ps2= 8 B 0.38-0.50 SQL800*1.0 0.80 150 159 25LG3-10*8 N=2.2KW 1513...
