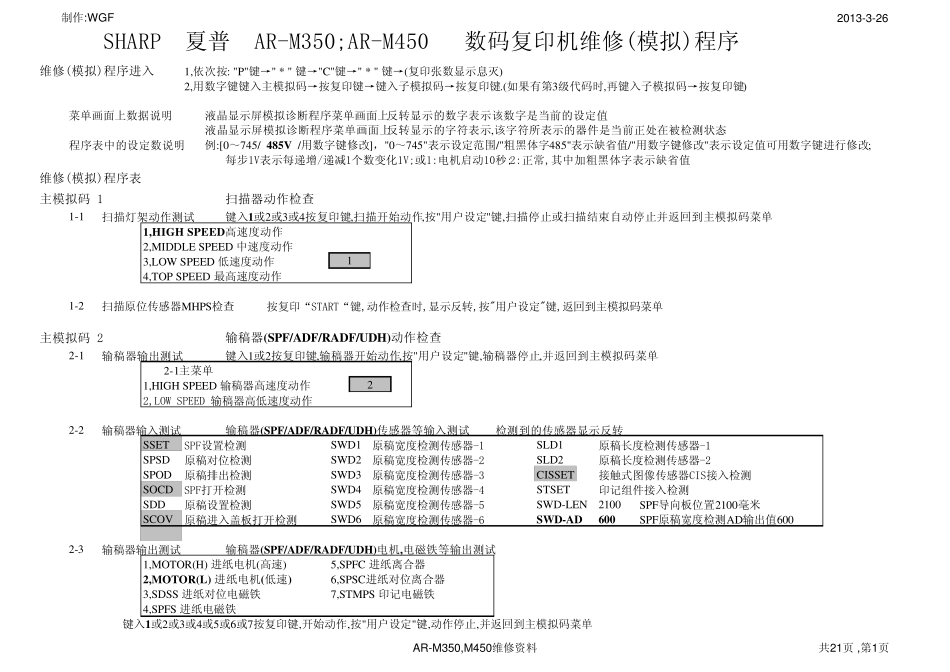

制作:W GF2013-3-26SHARP 夏普 AR-M350;AR-M450 数码复印机维修(模拟)程序维修(模拟)程序进入1,依次按: "P"键→" * " 键→"C"键→" * " 键→(复印张数显示息灭)2,用数字键键入主模拟码→按复印键→键入子模拟码→按复印键.(如果有第3级代码时,再键入子模拟码→按复印键)菜单画面上数据说明液晶显示屏模拟诊断程序菜单画面上反转显示的数字表示该数字是当前的设定值液晶显示屏模拟诊断程序菜单画面上反转显示的字符表示,该字符所表示的器件是当前正处在被检测状态程序表中的设定数说明例:[0～745/ 485V /用数字键修改]，"0～745"表示设定范围/"粗黑体字485"表示缺省值/"用数字键修改"表示设定值可用数字键进行修改;每步1V表示每递增/递减1个数变化1V;或1:电机启动10秒;2:正常,其中加粗黑体字表示缺省值维修(模拟)程序表主模拟码 1扫描器动作检查1-1扫描灯架动作测试键入1或2或3或4按复印键,扫描开始动作,按"用户设定"键,扫描停止或扫描结束自动停止并返回到主模拟码菜单1,HIGH SPEED 高速度动作2,MIDDLE SPEED 中速度动作3,LOW SPEED 低速度动作4,TOP SPEED 最高速度动作1-2扫描原位传感器MHPS检查按复印“START“键,动作检查时,显示反转,按"用户设定"键,返回到主模拟码菜单主模拟码 2输稿器(SPF/ADF/RADF/UDH)动作检查2-1输稿器输出测试键入1或2按复印键,输稿器开始动作,按"用户设定"键,输稿器停止,并返回到主模拟码菜单2-1主菜单1,HIGH SPEED 输稿器高速度动作2,LOW SPEED 输稿器高低速度动作2-2输稿器输入测试输稿器(SPF/ADF/RADF/UDH)传感器等输入测试检测到的传感器显示反转SSETSPF设置检测SWD1原稿宽度检测传感器-1SLD1原稿长度检测传感器-1SPSD原稿对位检测SWD2原稿宽度检测传感器-2SLD2原稿长度检测传感器-2SPOD 原稿排出检测SWD3原稿宽度检测传感器-3CISSET接触式图像传感器CIS接入检测SOCD SPF打开检测SWD4原稿宽度检测传感器-4STSET 印记组件接入检测SDD 原稿设置检测SWD5原稿宽度检测传感器-5SWD-LEN2100SPF导向板位置2100毫米SCOV 原稿进入盖板打开检测SWD6原稿宽度检测传感器-6SW D-AD600SPF原稿宽度检测AD输出值6002-3输稿器输出测试输稿器(SPF/ADF/RADF/UDH)电机,电磁铁等输出测试1,MOTOR(H) 进纸电机(高速)5,SPFC 进纸离合器2,MOTOR(L) 进纸电机(低速)6,SPSC进纸对位离合器3,SDSS 进纸对位电磁铁7,STMPS 印记电磁铁4,SPFS 进纸电磁铁键入1或2或3或4或5或6或7按复印键,开始动作,按"用户设定...
