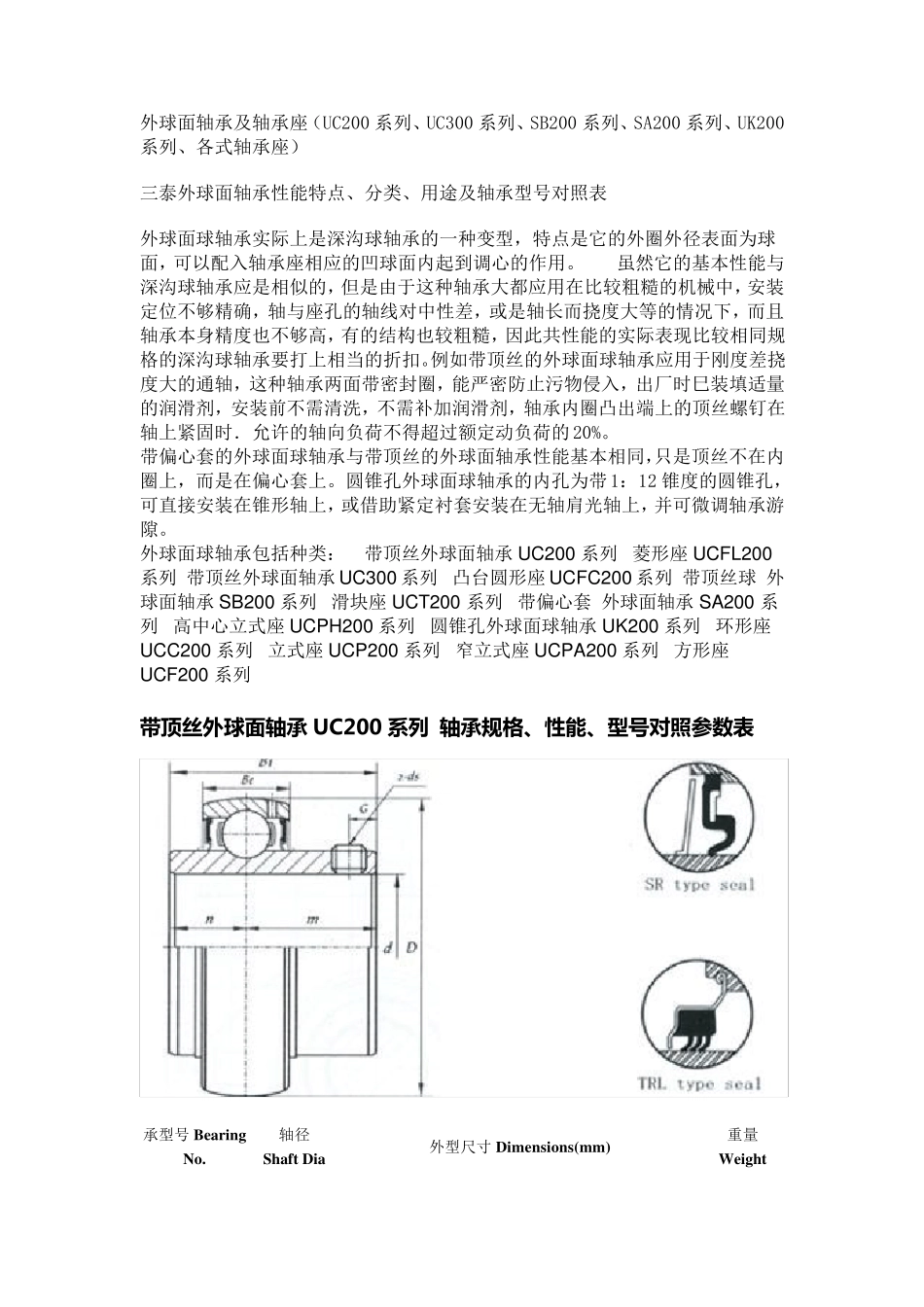

外球面轴承及轴承座（UC200 系列、UC300 系列、SB200 系列、SA200 系列、UK200系列、各式轴承座） 三泰外球面轴承性能特点、分类、用途及轴承型号对照表 外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。 虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，安装定位不够精确，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也较粗糙，因此共性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如带顶丝的外球面球轴承应用于刚度差挠度大的通轴，这种轴承两面带密封圈，能严密防止污物侵入，出厂时巳装填适量的润滑剂，安装前不需清洗，不需补加润滑剂，轴承内圈凸出端上的顶丝螺钉在轴上紧固时．允许的轴向负荷 不得 超 过 额 定动 负荷 的 20%。 带偏 心套 的外球面球轴承与带顶丝的外球面轴承性能基本相同，只 是顶丝不在内圈上，而是在偏 心套 上。圆 锥 孔外球面球轴承的内孔为带1： 12 锥 度的圆 锥 孔，可直 接 安装在锥 形 轴上，或借 助 紧定衬 套 安装在无 轴肩 光 轴上，并 可微 调轴承游隙 。 外球面球轴承包 括 种类： 带顶丝外球面轴承UC200 系列 菱 形 座UCFL200系列 带顶丝外球面轴承UC300 系列 凸台 圆 形 座UCFC200 系列 带顶丝球 外球面轴承SB200 系列 滑块 座UCT200 系列 带偏 心套 外球面轴承SA200 系列 高中心立 式座UCPH200 系列 圆 锥 孔外球面球轴承UK200 系列 环 形 座UCC200 系列 立 式座UCP200 系列 窄 立 式座UCPA200 系列 方 形 座UCF200 系列 带 顶 丝 外 球 面 轴 承 UC200 系 列 轴 承 规 格 、性能、型号对照参数表 承型号 Bearing No. 轴径 Shaft Dia 外型尺 寸 Dimensions(mm) 重 量 Weight d (kg) mm D Bi Be n m G ds mm UC202 15 40 27.4 14 11.5 15.9 4.5 M5× 0.8 0.14 UC203 17 40 27.4 14 11.5 15.9 4.5 M5× 0.8 0.13 UC204 20 47 31.0 17 12.3 18.7 5.0 M6× 1.0 0.18 UC205 25 52 34.1 17 14.3 19.8 5.0 M6× 1.0 0.22 UC206 30 62 38.1 19 15.9 22.2 5.0 M6× 1.0 0.34 UC207 35 72 42.9 20 17.5 25.4 7.0 M8× 1.0 0.52...
