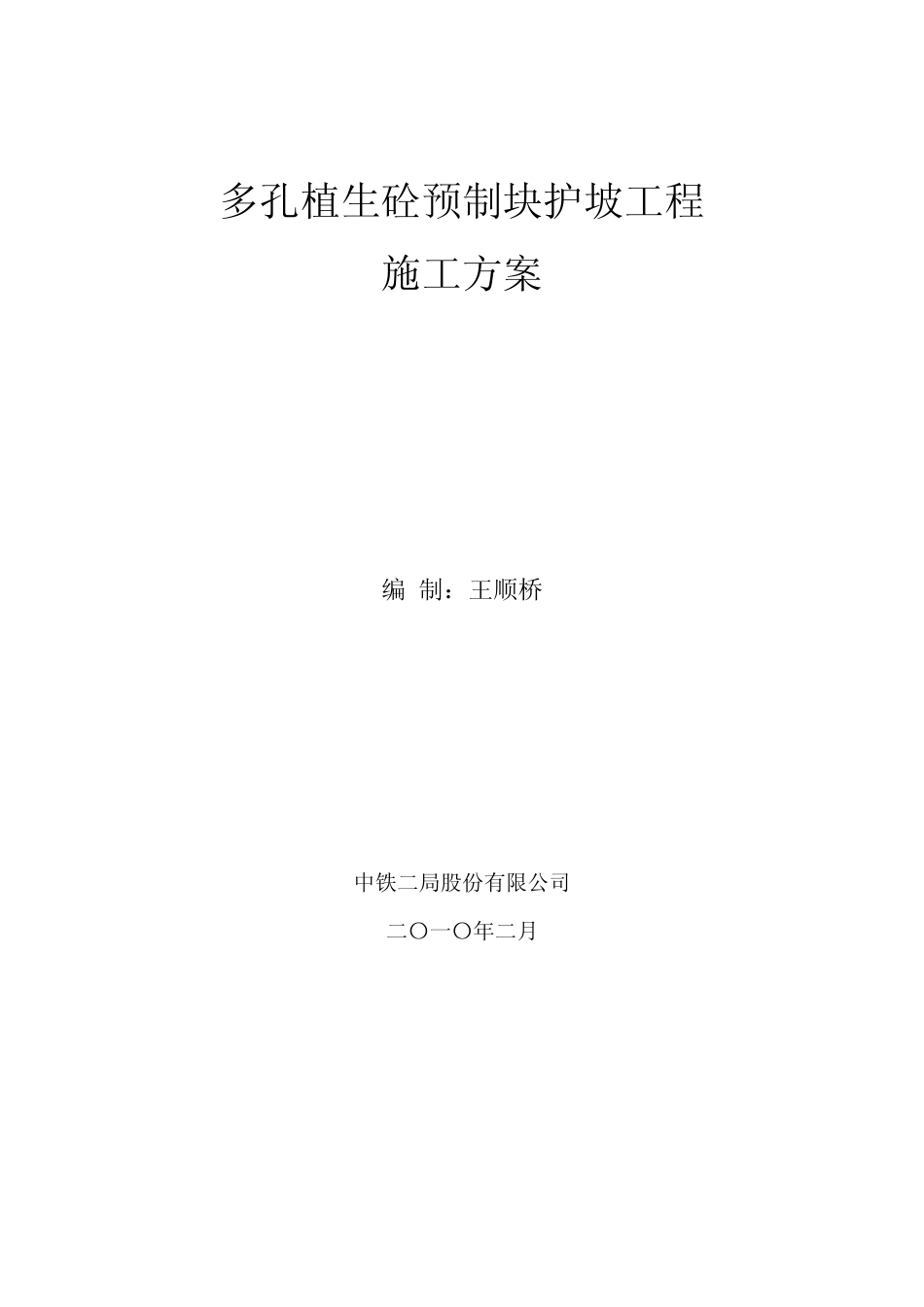

多孔植生砼预制块护坡工程 施工方案 编 制:王顺桥 中铁二局股份有限公司 二〇一〇年二月 一、工程概况 本标段工程桩号 2+429~2+617段 0.5m高程以上驳岸坡面和 3+220.825~34.455段 1.98m高程以上驳岸坡面设计为多孔植生砼预制块结构坡面,其结构层均为坡面地基夯实、双向反滤土工布、多孔植生砼预制块、大叶油草(包括 50㎜厚的培植土)。三段铺砌坡面总面积 3702.58㎡。 1、 桩号 2+429~2+512段 桩号 2+429~2+512段驳岸坡面从 0.5m高程到 3.86m高程,坡面高差 3.36m坡度 1:1.5,铺砌面积 990.55㎡。 2、桩号 2+512~2+617段 桩号 2+512~2+617段驳岸坡面从 0.5m高程到 3.79m高程, 坡面高差 3.29m,坡度 1:1,铺砌面积 1033.26㎡。 3、桩号 3+220.825~3+455段 桩号 3+220.825~3+455段驳岸坡面从 1.98m高程到 4.67m高程, 坡面高差2.69m,坡度 1:1.5, 铺砌面积 1678.61㎡。 二、总体施工顺序安排 1、施工道路修筑 河道左岸(面向下游)紧挨市政道路,而且高差较大,路面交通车辆繁多,施工时是不能直接从路面进出材料到施工点的,拟定在桩号 2+429位置向上游修筑便道,由于施工便道的位置是坡顶挡土墙位置,且宽度只有 2.2m,靠小斗车将材料、半成品运送到施工作业点,施工便道的高度应高于挡土墙基础地基 300㎜,以免车辆行走扰动混凝土挡土墙基础地基。 2、施工顺序安排 多孔植生砼预制块驳岸坡面由两个施工队平行施工作业完成,第一施工队完成桩号2+429~2+512段和2+512~2+617段河道驳岸多孔植生砼预制块坡面工程施工;第三施工队完成桩号 3+220.825~3+34.455段河道驳岸多孔植生砼预制块坡面工程施工。 三、各段施工顺序 1、桩号 2+429~2+512段和 2+512~2+617段, 拆除原有浆砌石护坡→坡面测量→坡面地基开挖及回填→混凝土护脚基础开挖→护脚混凝土浇筑→坡面基土夯实→铺设双向反滤土工布→铺砌多孔植生砼预制块→专用金属部件连接砼预制块→大叶油草(50㎜厚培种土)。 2、桩号 3+220.825~3+455段 拆除原有浆砌石护坡→坡面测量→坡面地基开挖及回填→浆砌石护脚基础开挖→浆砌石护脚砌筑→石笼安放两层→坡面挡土墙基础开挖→坡面挡土墙制模→坡面挡土墙混凝土浇筑→挡土墙背后回填→第三层石笼安放→坡面基土夯实→铺设双向反滤土工布→铺砌多孔植生砼预制块→专用金属部件连接砼预制块→大叶油草(50㎜厚培种土), 四、各主要工序施工方法 1、河道施工测量 (1)河...
