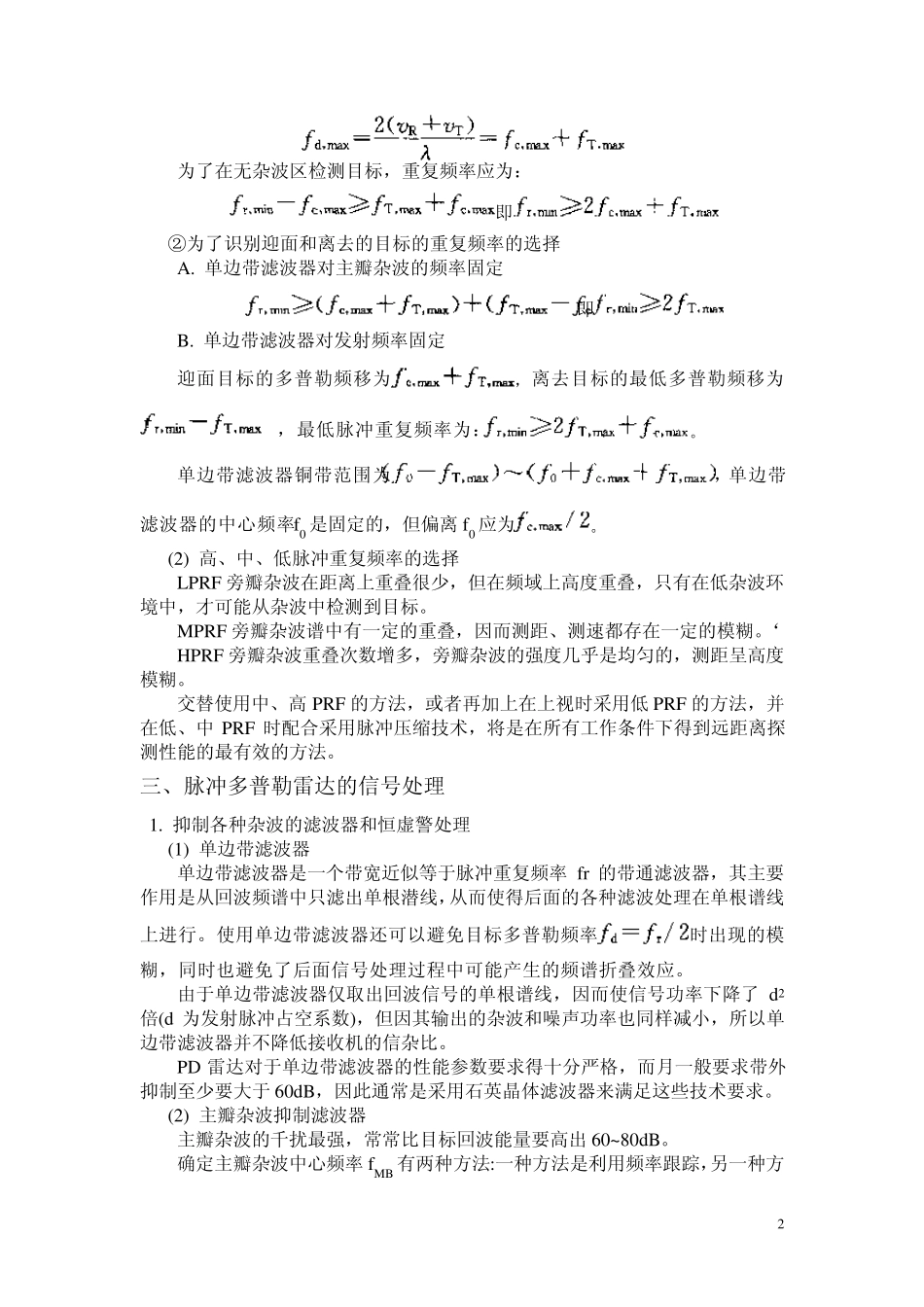

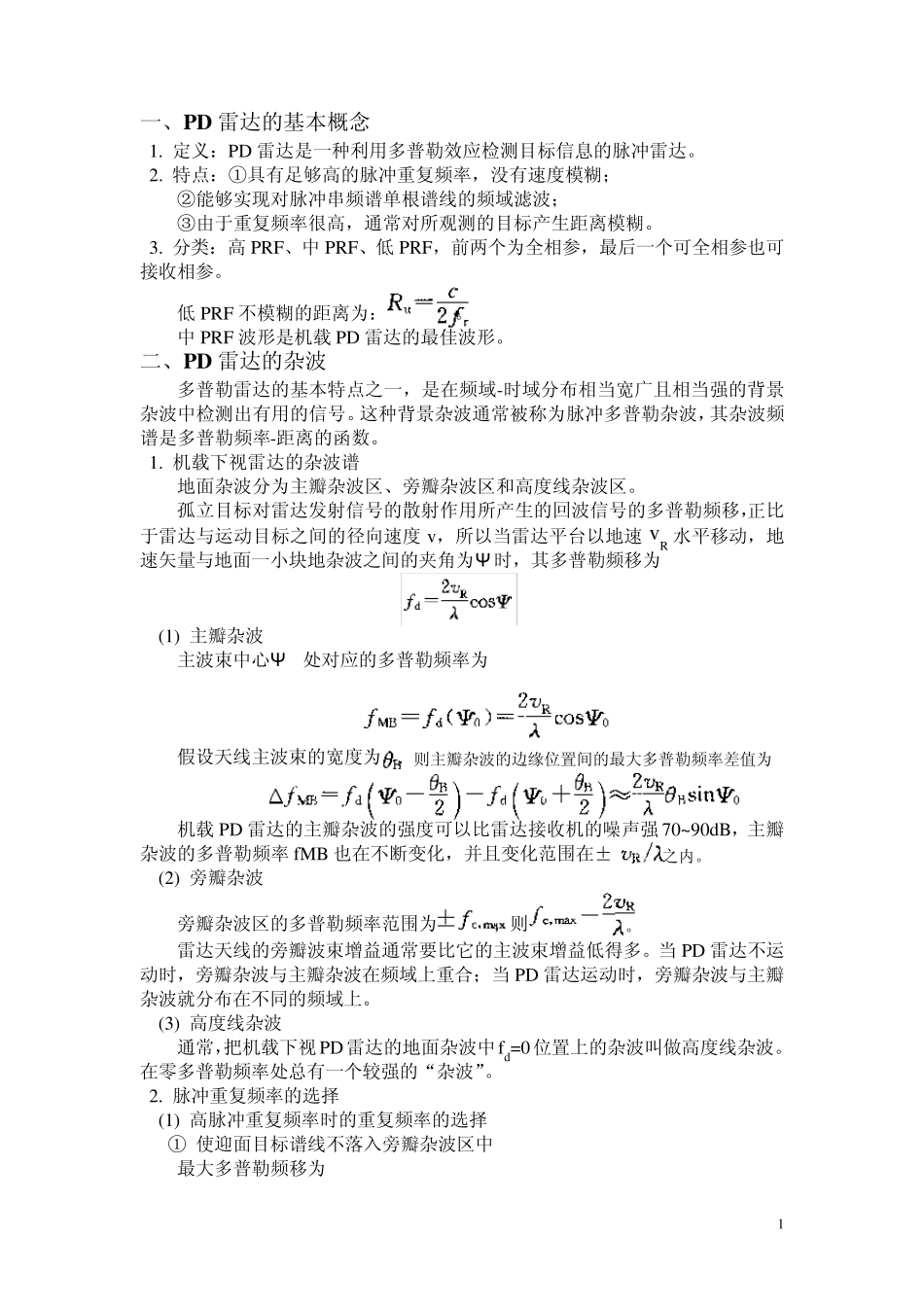

脉冲多普勒雷达总结 班级: 2 0 0 9 0 8 1 2 学号:2 0 0 9 0 8 1 2 2 1 姓名: 刘 玉 敬 1 一、PD 雷达的基本概念 1. 定义:PD 雷达是一种利用多普勒效应检测目标信息的脉冲雷达。 2. 特点:①具有足够高的脉冲重复频率,没有速度模糊; ②能够实现对脉冲串频谱单根谱线的频域滤波; ③由于重复频率很高,通常对所观测的目标产生距离模糊。 3. 分类:高 PRF、中 PRF、低 PRF,前两个为全相参,最后一个可全相参也可接收相参。 低 PRF 不模糊的距离为:。 中 PRF 波形是机载 PD 雷达的最佳波形。 二、PD 雷达的杂波 多普勒雷达的基本特点之一,是在频域-时域分布相当宽广且相当强的背景杂波中检测出有用的信号。这种背景杂波通常被称为脉冲多普勒杂波,其杂波频谱是多普勒频率-距离的函数。 1. 机载下视雷达的杂波谱 地面杂波分为主瓣杂波区、旁瓣杂波区和高度线杂波区。 孤立目标对雷达发射信号的散射作用所产生的回波信号的多普勒频移,正比于雷达与运动目标之间的径向速度 v,所以当雷达平台以地速 vR 水平移动,地速矢量与地面一小块地杂波之间的夹角为Ψ 时,其多普勒频移为 (1) 主瓣杂波 主波束中心Ψ o处对应的多普勒频率为 假设天线主波束的宽度为,则主瓣杂波的边缘位置间的最大多普勒频率差值为 机载 PD 雷达的主瓣杂波的强度可以比雷达接收机的噪声强 70~90dB,主瓣杂波的多普勒频率 fMB 也在不断变化,并且变化范围在±2之内。 (2) 旁瓣杂波 旁瓣杂波区的多普勒频率范围为,则。 雷达天线的旁瓣波束增益通常要比它的主波束增益低得多。当 PD 雷达不运动时,旁瓣杂波与主瓣杂波在频域上重合;当 PD 雷达运动时,旁瓣杂波与主瓣杂波就分布在不同的频域上。 (3) 高度线杂波 通常,把机载下视 PD雷达的地面杂波中fd=0位置上的杂波叫做高度线杂波。在零多普勒频率处总有一个较强的“杂波”。 2. 脉冲重复频率的选择 (1) 高脉冲重复频率时的重复频率的选择 ① 使迎面目标谱线不落入旁瓣杂波区中 最大多普勒频移为 2 为了在无杂波区检测目标,重复频率应为: 即 ②为了识别迎面和离去的目标的重复频率的选择 A. 单边带滤波器对主瓣杂波的频率固定 即 B. 单边带滤波器对发射频率固定 迎面目标的多普勒频移为,离去目标的最低多普勒频移为 ,最低脉冲重复频率为:。 单边带滤波器铜带范围为,单边带滤波器的中心频率f0 是固定的,但偏离f...
