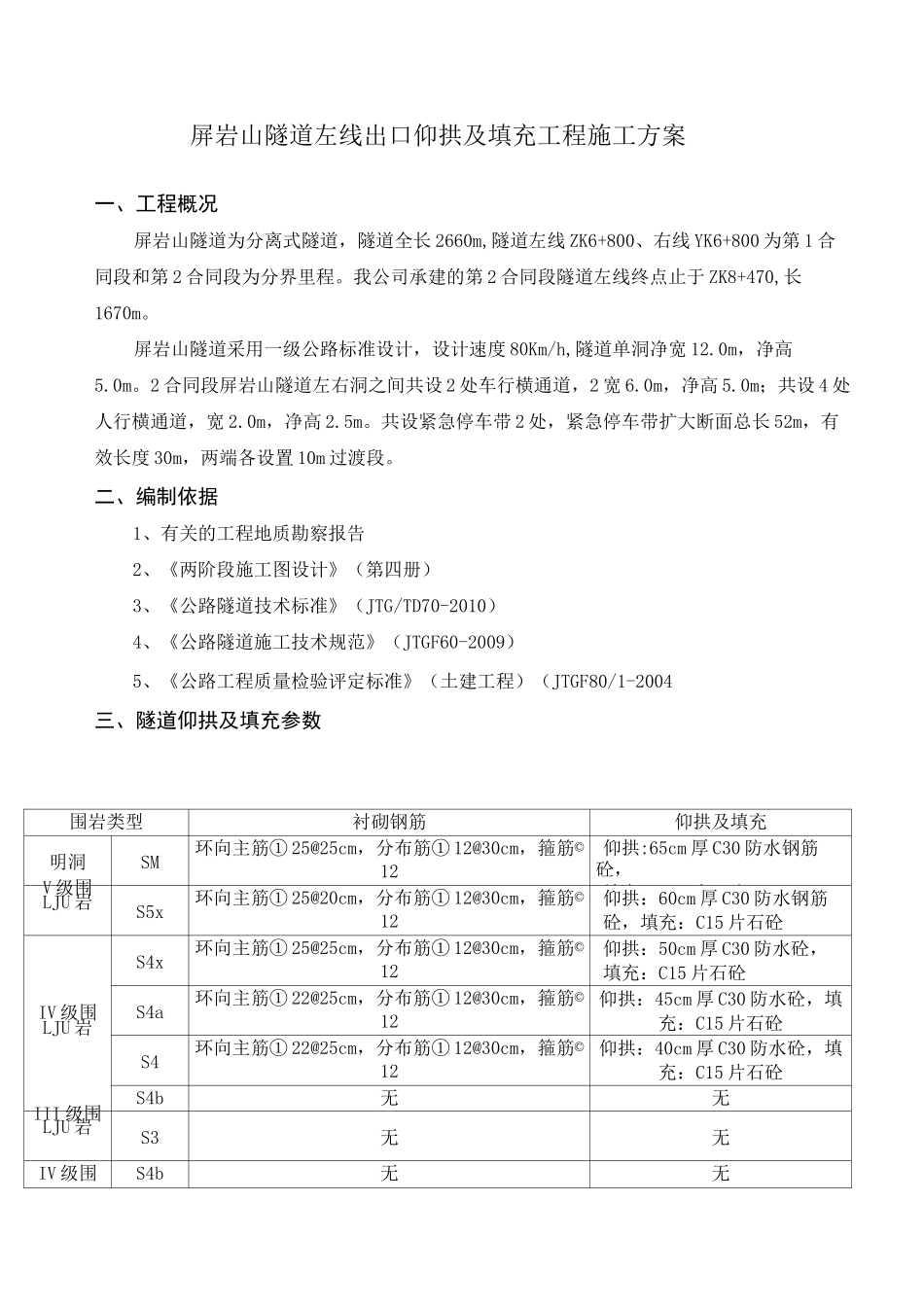

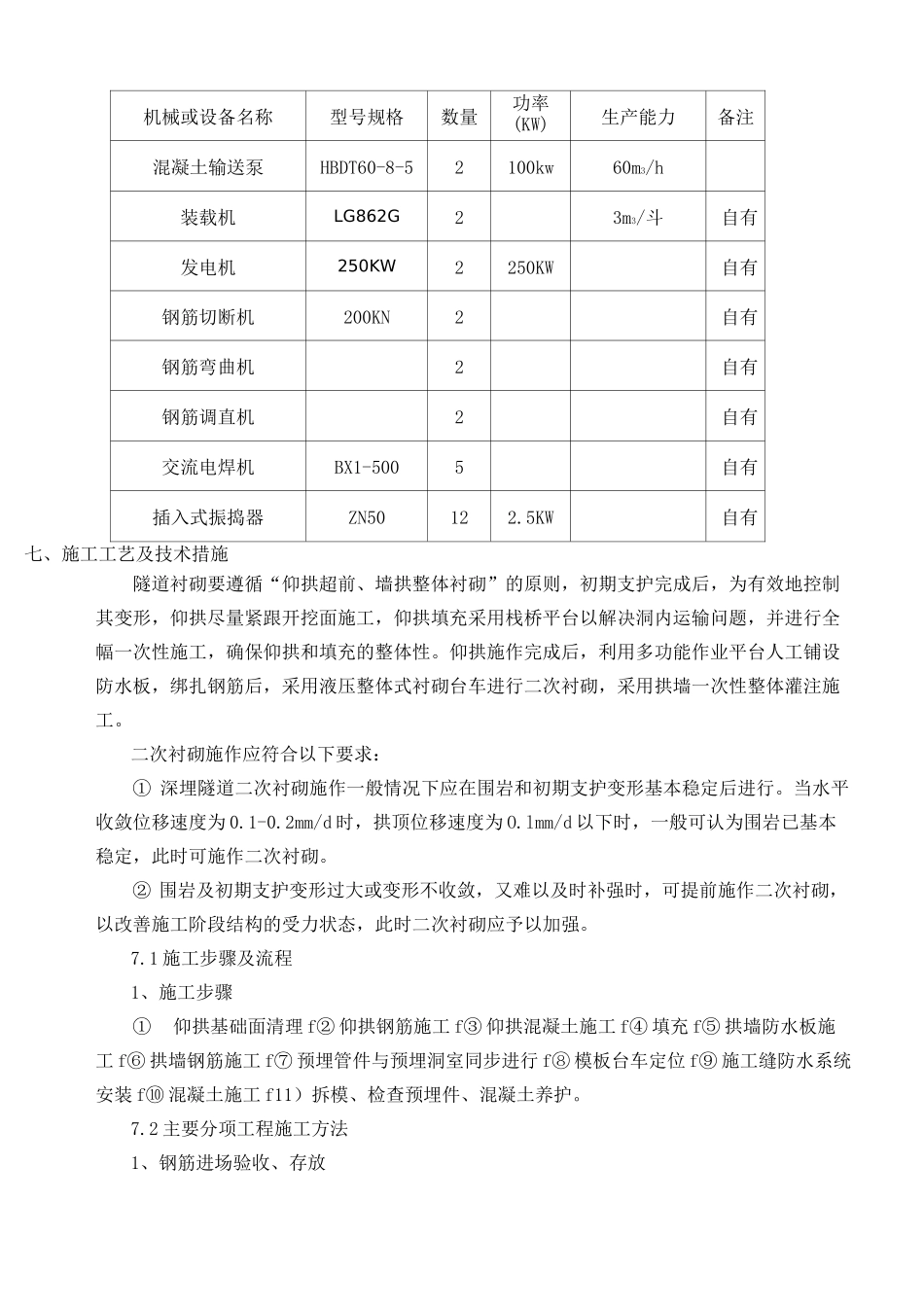

屏岩山隧道左线出口仰拱及填充工程施工方案一、工程概况屏岩山隧道为分离式隧道，隧道全长 2660m,隧道左线 ZK6+800、右线 YK6+800 为第 1 合同段和第 2 合同段为分界里程。我公司承建的第 2 合同段隧道左线终点止于 ZK8+470,长1670m。屏岩山隧道采用一级公路标准设计，设计速度 80Km/h,隧道单洞净宽 12.0m，净高5.0m。2 合同段屏岩山隧道左右洞之间共设 2 处车行横通道，2 宽 6.0m，净高 5.0m；共设 4 处人行横通道，宽 2.0m，净高 2.5m。共设紧急停车带 2 处，紧急停车带扩大断面总长 52m，有效长度 30m，两端各设置 10m 过渡段。二、编制依据1、有关的工程地质勘察报告2、《两阶段施工图设计》（第四册）3、《公路隧道技术标准》（JTG/TD70-2010）4、《公路隧道施工技术规范》（JTGF60-2009）5、《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004三、隧道仰拱及填充参数围岩类型衬砌钢筋仰拱及填充明洞SM环向主筋① 25@25cm，分布筋① 12@30cm，箍筋©12仰拱:65cm 厚 C30 防水钢筋砼，填充：C15 片石砼V 级围LJU 岩S5x环向主筋① 25@20cm，分布筋① 12@30cm，箍筋©12仰拱：60cm 厚 C30 防水钢筋砼，填充：C15 片石砼IV 级围LJU 岩S4x环向主筋① 25@25cm，分布筋① 12@30cm，箍筋©12仰拱：50cm 厚 C30 防水砼，填充：C15 片石砼S4a环向主筋① 22@25cm，分布筋① 12@30cm，箍筋©12仰拱：45cm 厚 C30 防水砼，填充：C15 片石砼S4环向主筋① 22@25cm，分布筋① 12@30cm，箍筋©12仰拱：40cm 厚 C30 防水砼，填充：C15 片石砼S4b无无III 级围LJU 岩S3无无IV 级围S4b无无机械或设备名称型号规格数量功率(KW)生产能力备注岩S4环向主筋① 22@25cm，分布筋① 12@30cm，箍筋©12仰拱：40cm 厚 C30 防水砼，填充：C15 片石砼S4a环向主筋① 22@25cm，分布筋① 12@30cm，箍筋©12仰拱：45cm 厚 C30 防水砼，填充：C15 片石砼S4环向主筋① 22@25cm，分布筋① 12@30cm，箍筋©12仰拱：40cm 厚 C30 防水砼，填充：C15 片石砼S4b无无III 级围岩S3无无车 III环向主筋① 22@20cm，分布筋① 12@30cm，箍筋©12无四、总体施工方案拱墙衬砌采用 12m 液压模板台车整体浇筑，混凝土泵送入模，附着式捣固器结合插入式振捣器捣固。在进行衬砌施工时，在拱顶设置排气管，封顶砼灌注时，砼由拱顶低处向高处方向灌注，以利于排除空气，以保证拱顶砼灌注密实。仰拱、填...
