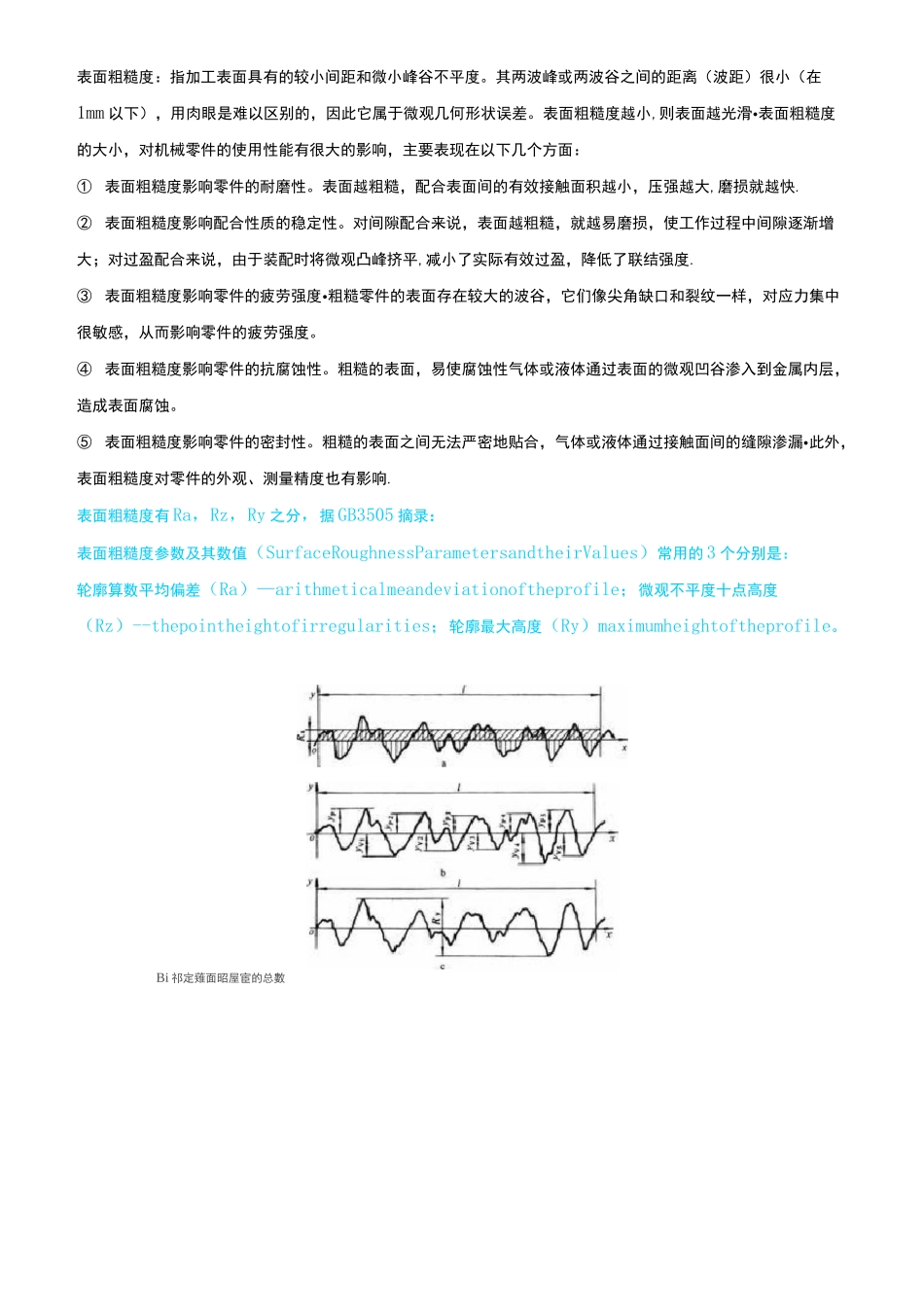

表面粗糙度：指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离（波距）很小（在1mm 以下），用肉眼是难以区别的，因此它属于微观几何形状误差。表面粗糙度越小,则表面越光滑•表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：①表面粗糙度影响零件的耐磨性。表面越粗糙，配合表面间的有效接触面积越小，压强越大,磨损就越快.②表面粗糙度影响配合性质的稳定性。对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平,减小了实际有效过盈，降低了联结强度.③表面粗糙度影响零件的疲劳强度•粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。④表面粗糙度影响零件的抗腐蚀性。粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。⑤表面粗糙度影响零件的密封性。粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏•此外，表面粗糙度对零件的外观、测量精度也有影响.表面粗糙度有 Ra，Rz，Ry 之分，据 GB3505 摘录：表面粗糙度参数及其数值（SurfaceRoughnessParametersandtheirValues）常用的 3 个分别是：轮廓算数平均偏差（Ra）—arithmeticalmeandeviationoftheprofile；微观不平度十点高度（Rz）--thepointheightofirregularities；轮廓最大高度（Ry）maximumheightoftheprofile。Bi 祁定薙面昭屋宦的总數Ra――在取样长度 L 内轮廓偏距绝对值的算术平均值。Rz—-在取样长度内 5 个最大的轮廓峰高的平均值与 5 个最大的轮廓谷深的平均值之和.Ry――在取样长度 L 内轮廓峰顶线和轮廓谷底线之间的距离。如果图面没标注粗糙度选用 Ra/Rz/Ry 的情况下默认为 Ra.中美表面粗糙度（光洁度）对照表中国旧标准（光洁度）中国新标准（粗糙度）Ra美国标准（微米）Ra美国标准（微英寸）Ra▽46.38。003206.30250▽53.25。002004。001603。20125▽61。62。501002.00801。6063▽70.81.25501。00400。8032▽80。40.63250.50200.4016表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上；符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线.下表摘要列举了表面粗糙度标注的有关规定及图例。表面粗糙度符号代号及其参数的标注方法蔻㉛耦糙...
