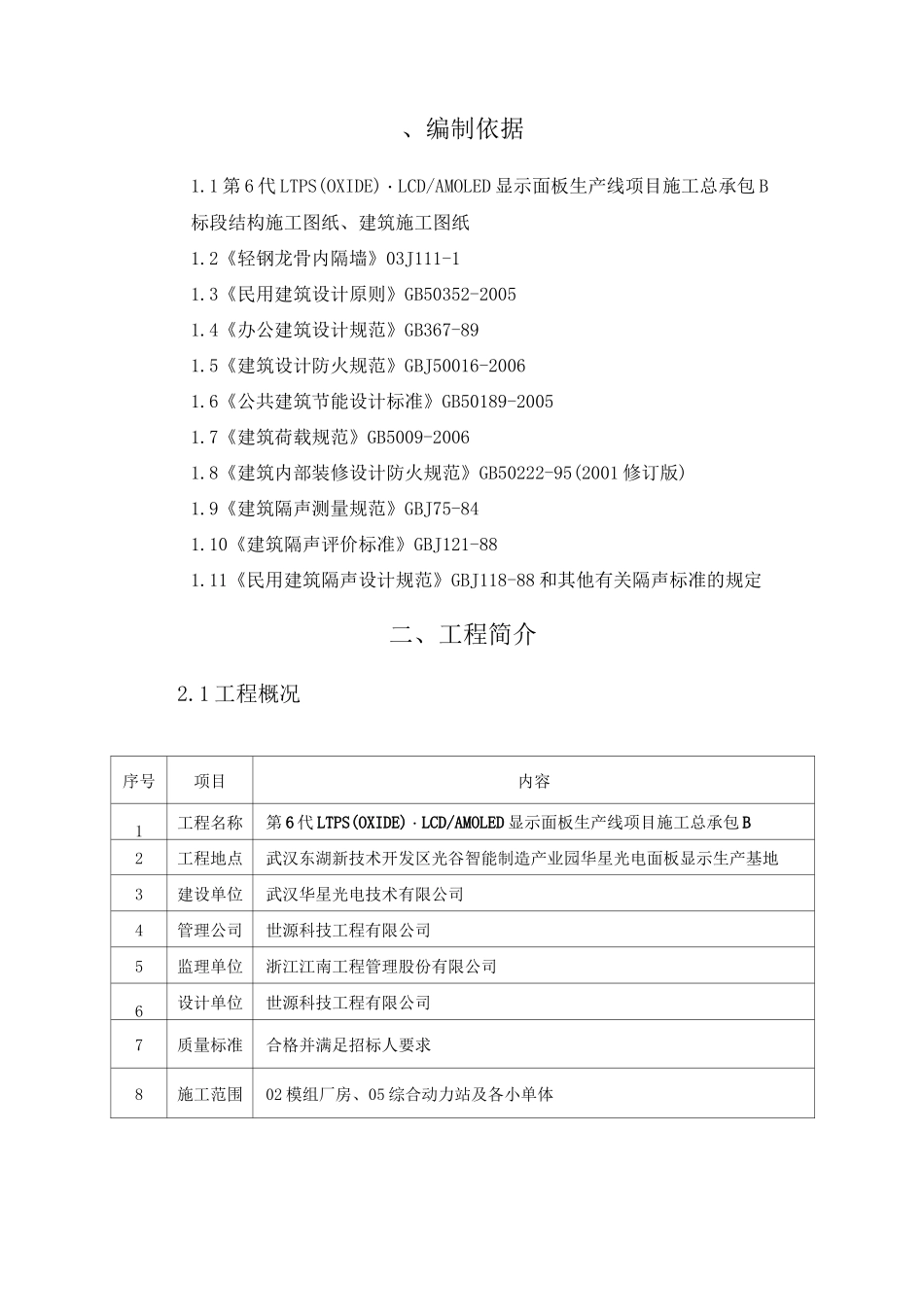

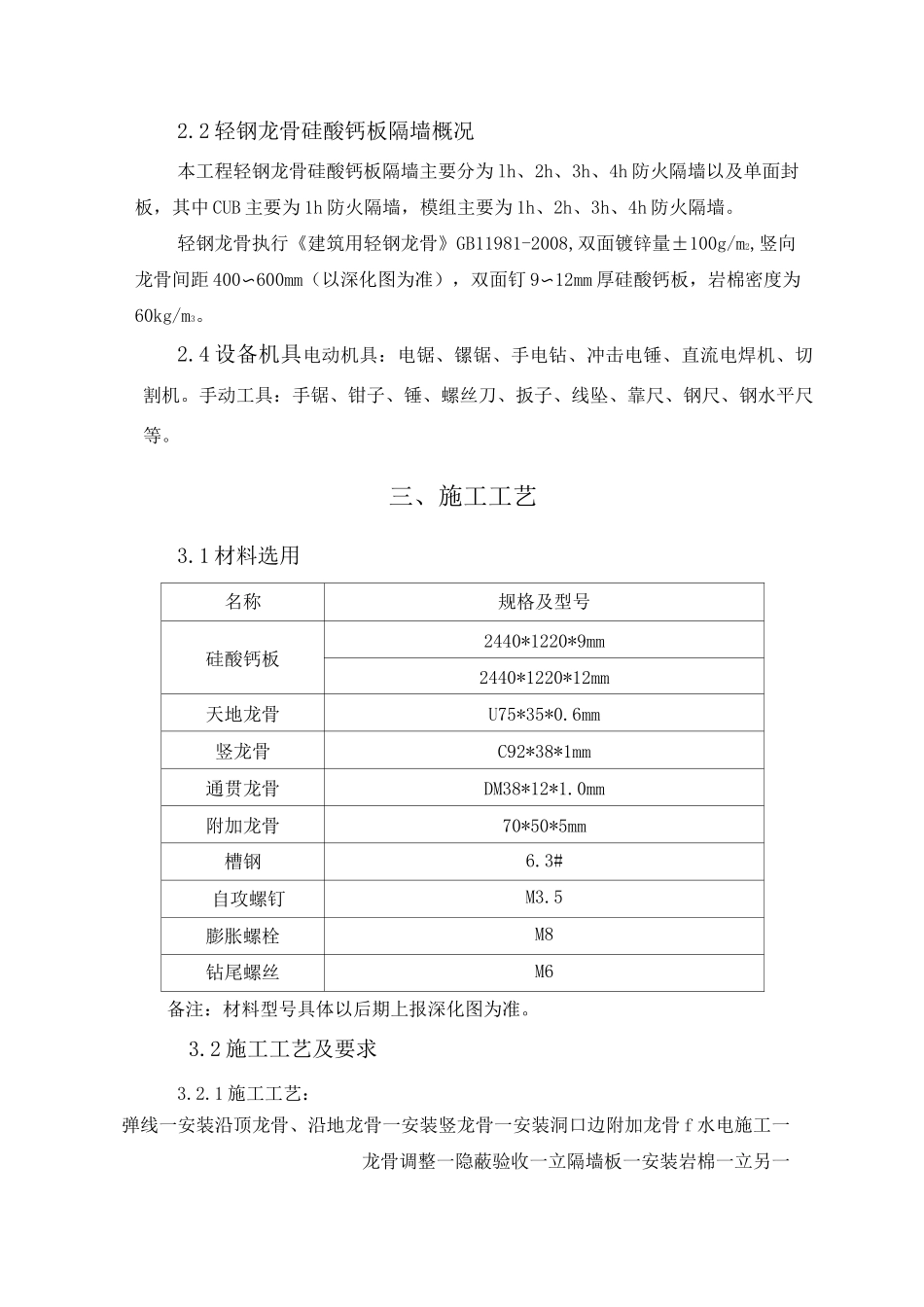

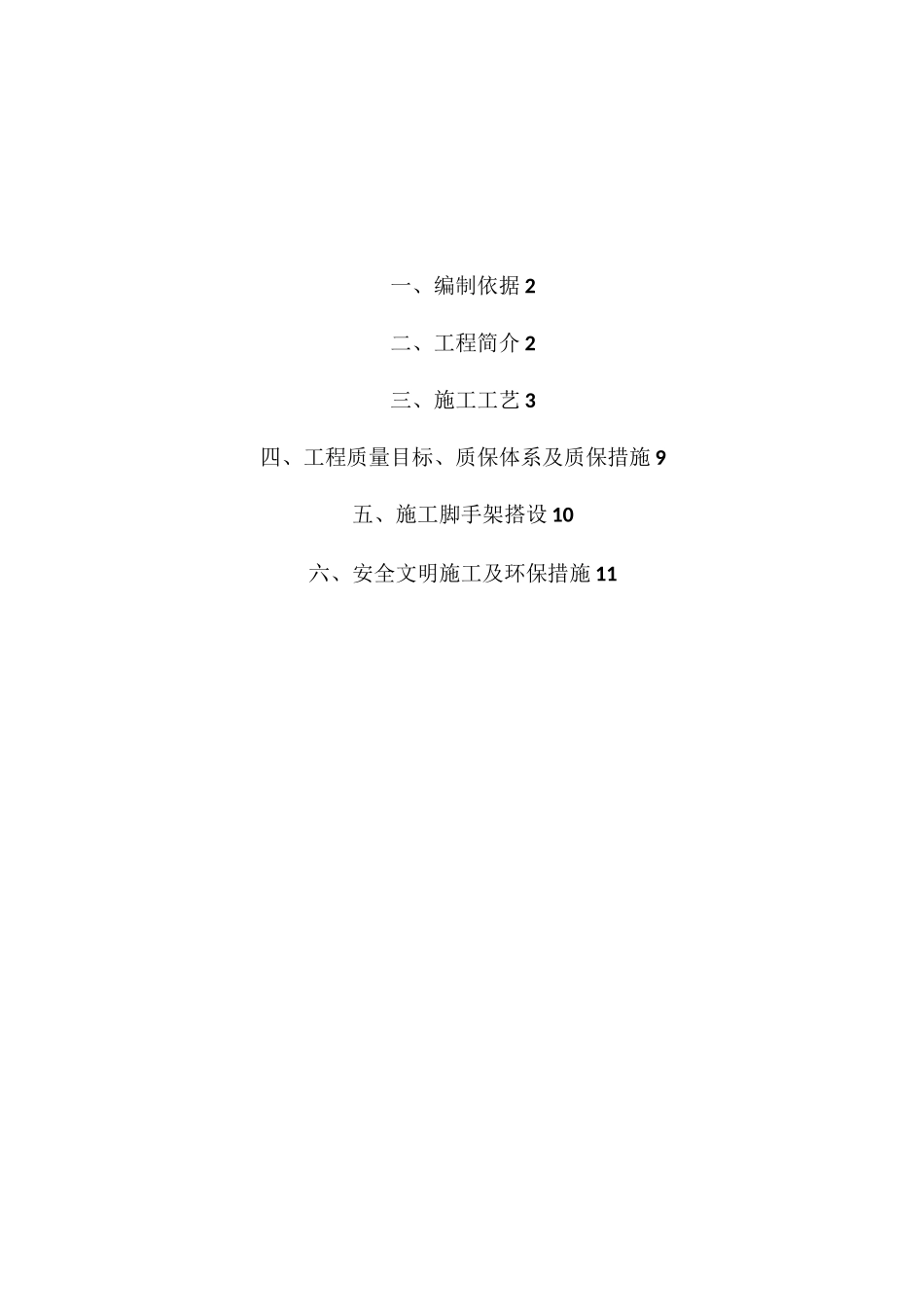

一、编制依据 2二、工程简介 2三、施工工艺 3四、工程质量目标、质保体系及质保措施 9五、施工脚手架搭设 10六、安全文明施工及环保措施 11、编制依据1.1 第 6 代 LTPS(OXIDE)・LCD/AMOLED 显示面板生产线项目施工总承包 B标段结构施工图纸、建筑施工图纸1.2《轻钢龙骨内隔墙》03J111-11.3《民用建筑设计原则》GB50352-20051.4《办公建筑设计规范》GB367-891.5《建筑设计防火规范》GBJ50016-20061.6《公共建筑节能设计标准》GB50189-20051.7《建筑荷载规范》GB5009-20061.8《建筑内部装修设计防火规范》GB50222-95(2001 修订版)1.9《建筑隔声测量规范》GBJ75-841.10《建筑隔声评价标准》GBJ121-881.11《民用建筑隔声设计规范》GBJ118-88 和其他有关隔声标准的规定二、工程简介2.1 工程概况序号项目内容1工程名称第 6 代 LTPS(OXIDE)・LCD/AMOLED 显示面板生产线项目施工总承包 B2工程地点武汉东湖新技术开发区光谷智能制造产业园华星光电面板显示生产基地3建设单位武汉华星光电技术有限公司4管理公司世源科技工程有限公司5监理单位浙江江南工程管理股份有限公司6设计单位世源科技工程有限公司7质量标准合格并满足招标人要求8施工范围02 模组厂房、05 综合动力站及各小单体2.2 轻钢龙骨硅酸钙板隔墙概况本工程轻钢龙骨硅酸钙板隔墙主要分为 lh、2h、3h、4h 防火隔墙以及单面封板，其中 CUB 主要为 1h 防火隔墙，模组主要为 1h、2h、3h、4h 防火隔墙。轻钢龙骨执行《建筑用轻钢龙骨》GB11981-2008,双面镀锌量±100g/m2,竖向龙骨间距 400〜600mm（以深化图为准），双面钉 9〜12mm 厚硅酸钙板，岩棉密度为60kg/m3。2.4 设备机具电动机具：电锯、镙锯、手电钻、冲击电锤、直流电焊机、切割机。手动工具：手锯、钳子、锤、螺丝刀、扳子、线坠、靠尺、钢尺、钢水平尺等。三、施工工艺3.1 材料选用名称规格及型号硅酸钙板2440*1220*9mm2440*1220*12mm天地龙骨U75*35*0.6mm竖龙骨C92*38*1mm通贯龙骨DM38*12*1.0mm附加龙骨70*50*5mm槽钢6.3#自攻螺钉M3.5膨胀螺栓M8钻尾螺丝M6备注：材料型号具体以后期上报深化图为准。3.2 施工工艺及要求3.2.1 施工工艺：弹线一安装沿顶龙骨、沿地龙骨一安装竖龙骨一安装洞口边附加龙骨 f 水电施工一龙骨调整一隐蔽验收一立隔墙板一安装岩棉一立另一面隔墙板 f 板缝处理 f 检查V1H罡『堆骨一卿询3.2.2 弹线：按照设计要求确定墙体位置，在楼板、梁底和地面上弹线，标出沿顶龙骨...
