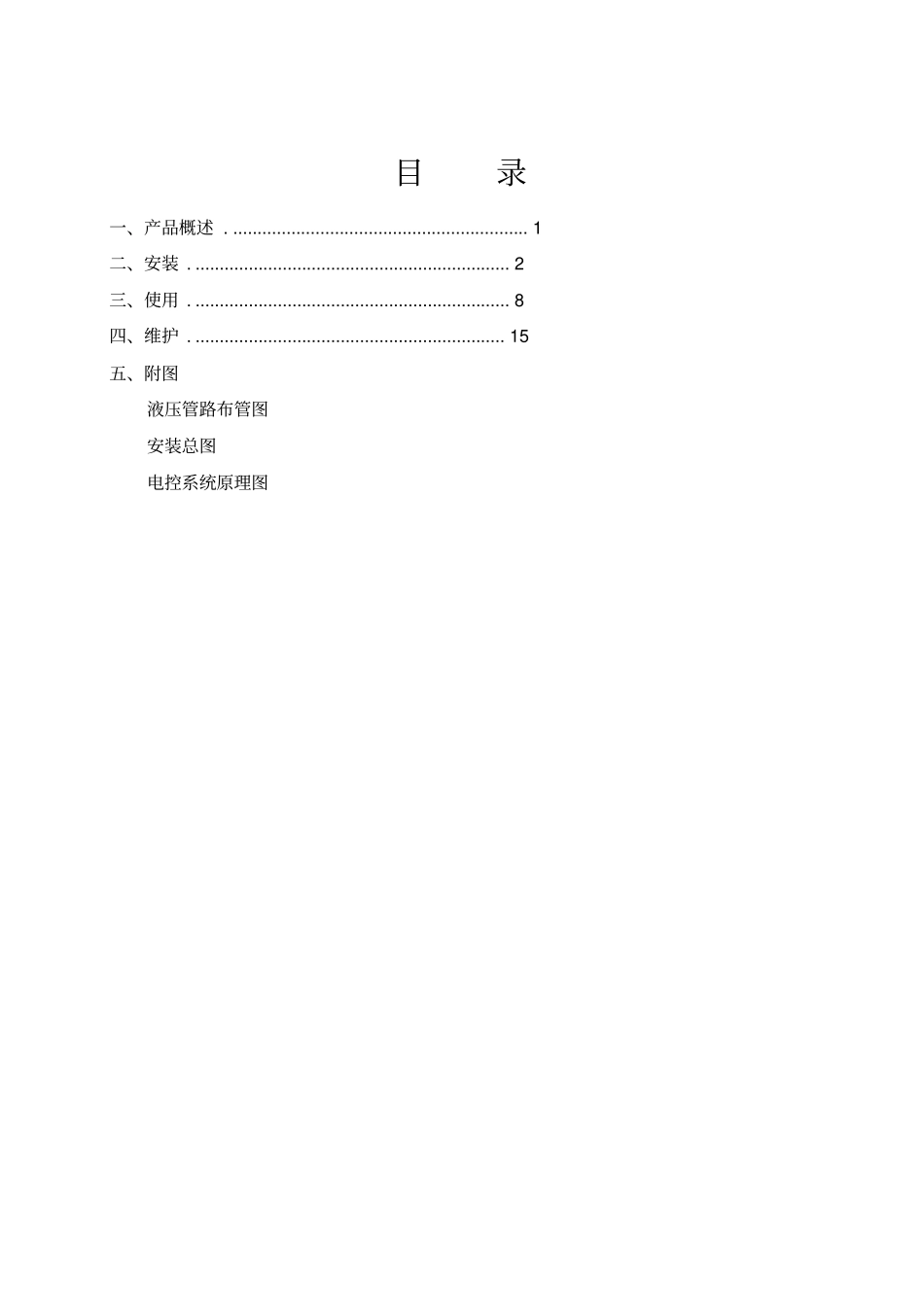

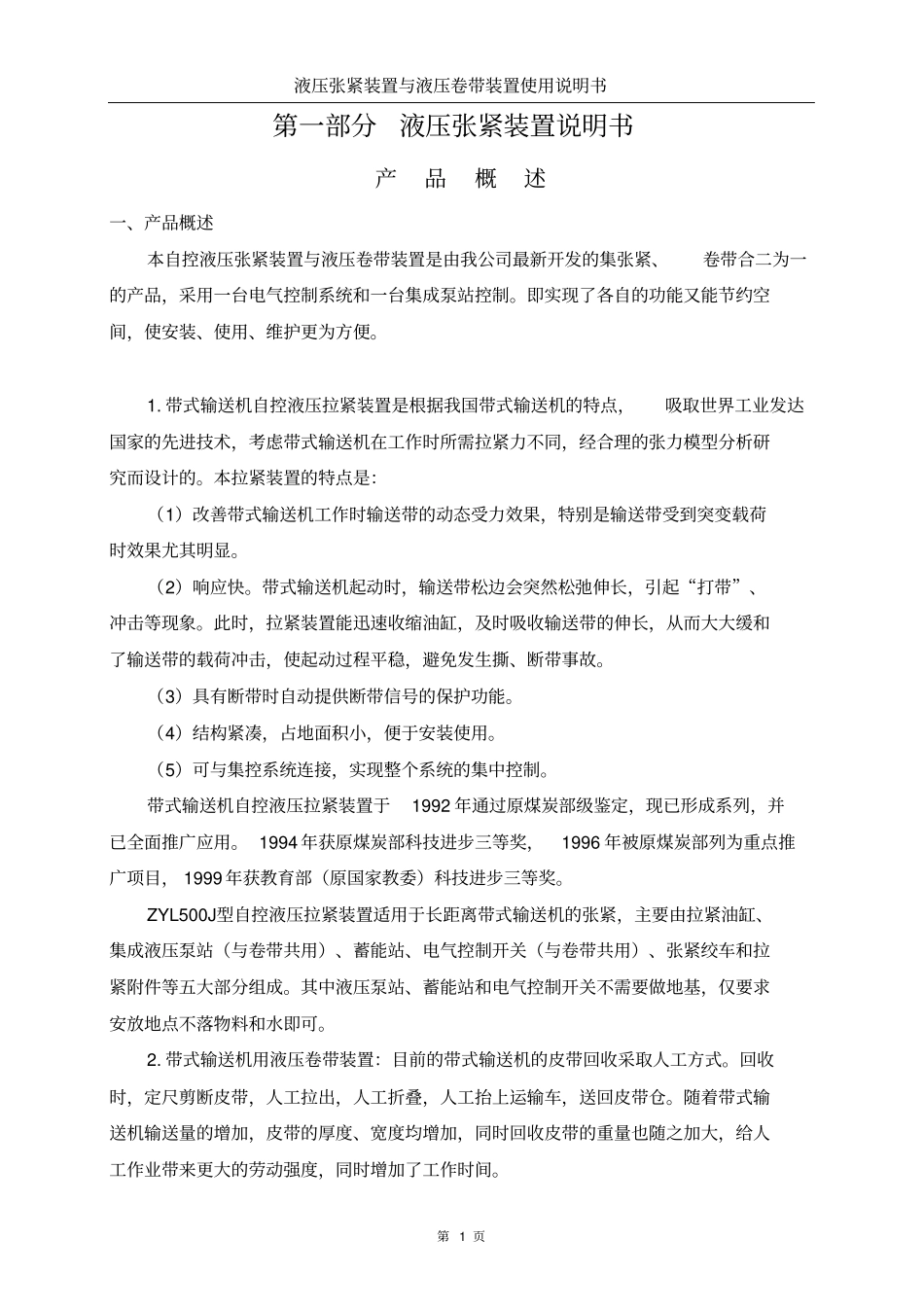

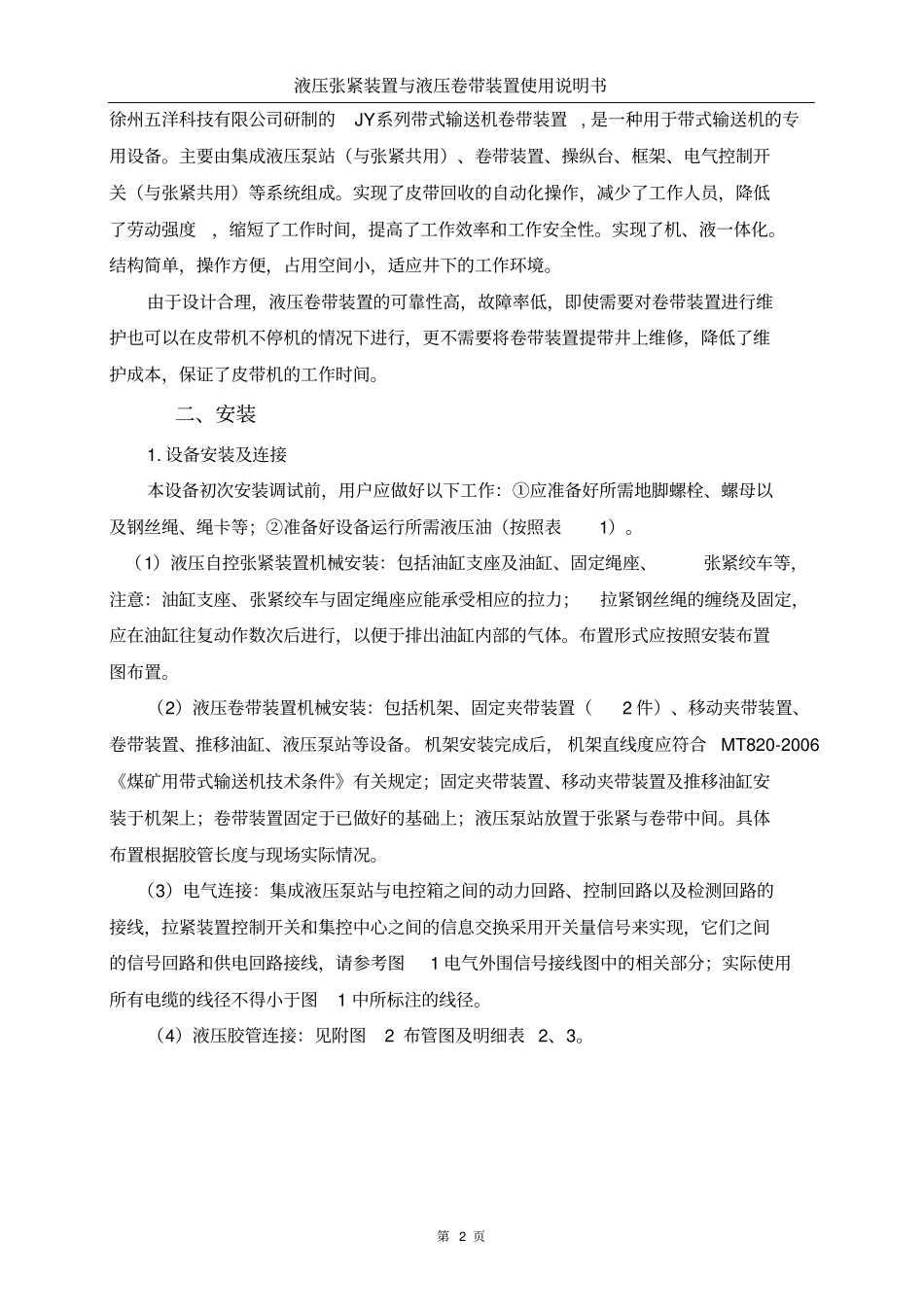

目录一、产品概述 . ............................................................. 1 二、安装 . ................................................................. 2 三、使用 . ................................................................. 8 四、维护 . ................................................................ 15 五、附图液压管路布管图安装总图电控系统原理图液压张紧装置与液压卷带装置使用说明书第 1 页第一部分液压张紧装置说明书产品概述一、产品概述本自控液压张紧装置与液压卷带装置是由我公司最新开发的集张紧、卷带合二为一的产品,采用一台电气控制系统和一台集成泵站控制。即实现了各自的功能又能节约空间,使安装、使用、维护更为方便。1. 带式输送机自控液压拉紧装置是根据我国带式输送机的特点,吸取世界工业发达国家的先进技术,考虑带式输送机在工作时所需拉紧力不同,经合理的张力模型分析研究而设计的。本拉紧装置的特点是:(1)改善带式输送机工作时输送带的动态受力效果,特别是输送带受到突变载荷时效果尤其明显。(2)响应快。带式输送机起动时,输送带松边会突然松弛伸长,引起“打带”、冲击等现象。此时,拉紧装置能迅速收缩油缸,及时吸收输送带的伸长,从而大大缓和了输送带的载荷冲击,使起动过程平稳,避免发生撕、断带事故。(3)具有断带时自动提供断带信号的保护功能。(4)结构紧凑,占地面积小,便于安装使用。(5)可与集控系统连接,实现整个系统的集中控制。带式输送机自控液压拉紧装置于1992 年通过原煤炭部级鉴定,现已形成系列,并已全面推广应用。 1994 年获原煤炭部科技进步三等奖,1996 年被原煤炭部列为重点推广项目, 1999 年获教育部(原国家教委)科技进步三等奖。ZYL500J型自控液压拉紧装置适用于长距离带式输送机的张紧,主要由拉紧油缸、集成液压泵站(与卷带共用)、蓄能站、电气控制开关(与卷带共用)、张紧绞车和拉紧附件等五大部分组成。其中液压泵站、蓄能站和电气控制开关不需要做地基,仅要求安放地点不落物料和水即可。2. 带式输送机用液压卷带装置:目前的带式输送机的皮带回收采取人工方式。回收时,定尺剪断皮带,人工拉出,人工折叠,人工抬上运输车,送回皮带仓。随着带式输送机输送量的增加,皮带的厚度、宽度均增加,同时回收皮带的重量也随之加大,给人工作业带来更大的劳动强度,同时增加了工作时间。液压张紧装置...
