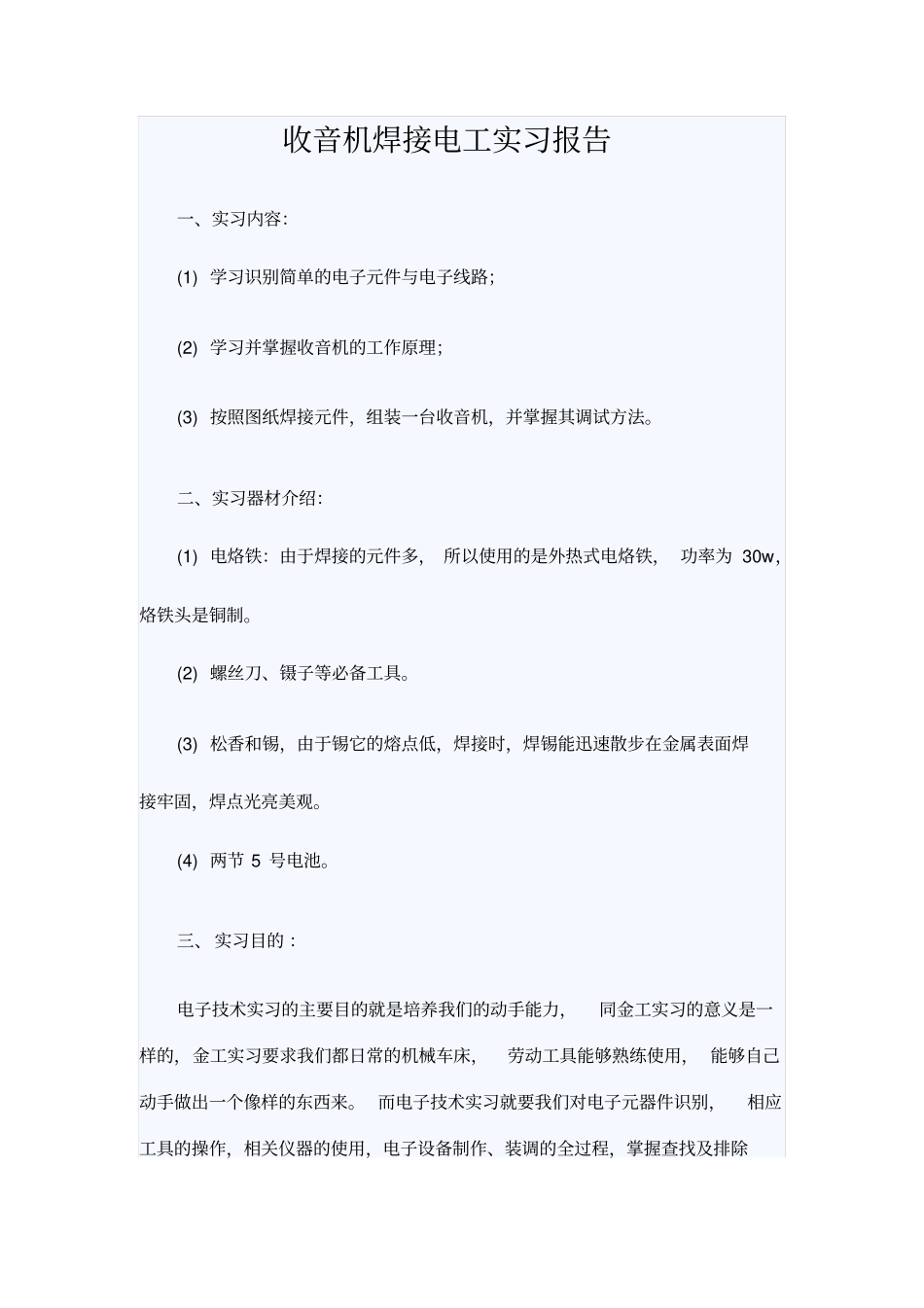

收音机焊接电工实习报告一、实习内容：(1) 学习识别简单的电子元件与电子线路；(2) 学习并掌握收音机的工作原理；(3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。二、实习器材介绍：(1) 电烙铁：由于焊接的元件多， 所以使用的是外热式电烙铁， 功率为 30w，烙铁头是铜制。(2) 螺丝刀、镊子等必备工具。(3) 松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。(4) 两节 5 号电池。三、 实习目的 ：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用， 能够自己动手做出一个像样的东西来。 而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。 有助于我们对理论知识的理解，帮助我们学习专业知识。 使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。 同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。具体目的如下：1. 熟悉手工焊锡的常用工具的使用及其维护与修理。2. 基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。3. 熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。4. 熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。5. 能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。6. 了解电子产品的焊接、调试与维修方法。四、原理简述：zx-921型收音机是由 8 个三极管和 2 个二极管组成的，其中bg1 为变频三极管， bg2 、bg3 为中频放大三极管， bg4 为检波三极管， bg5 、bg6 组成阻容耦合式前置低频放大器， bg7 、bg8 组成变压器耦合推挽低频功率放大器。该机的主要技术指标为：频率范围：中波 530 ～1605khz 中频： 465khz 灵敏度：小于 lmv ／m 选择性：大于 16db 输出功率： 56mw～140mw 电源： 1...
