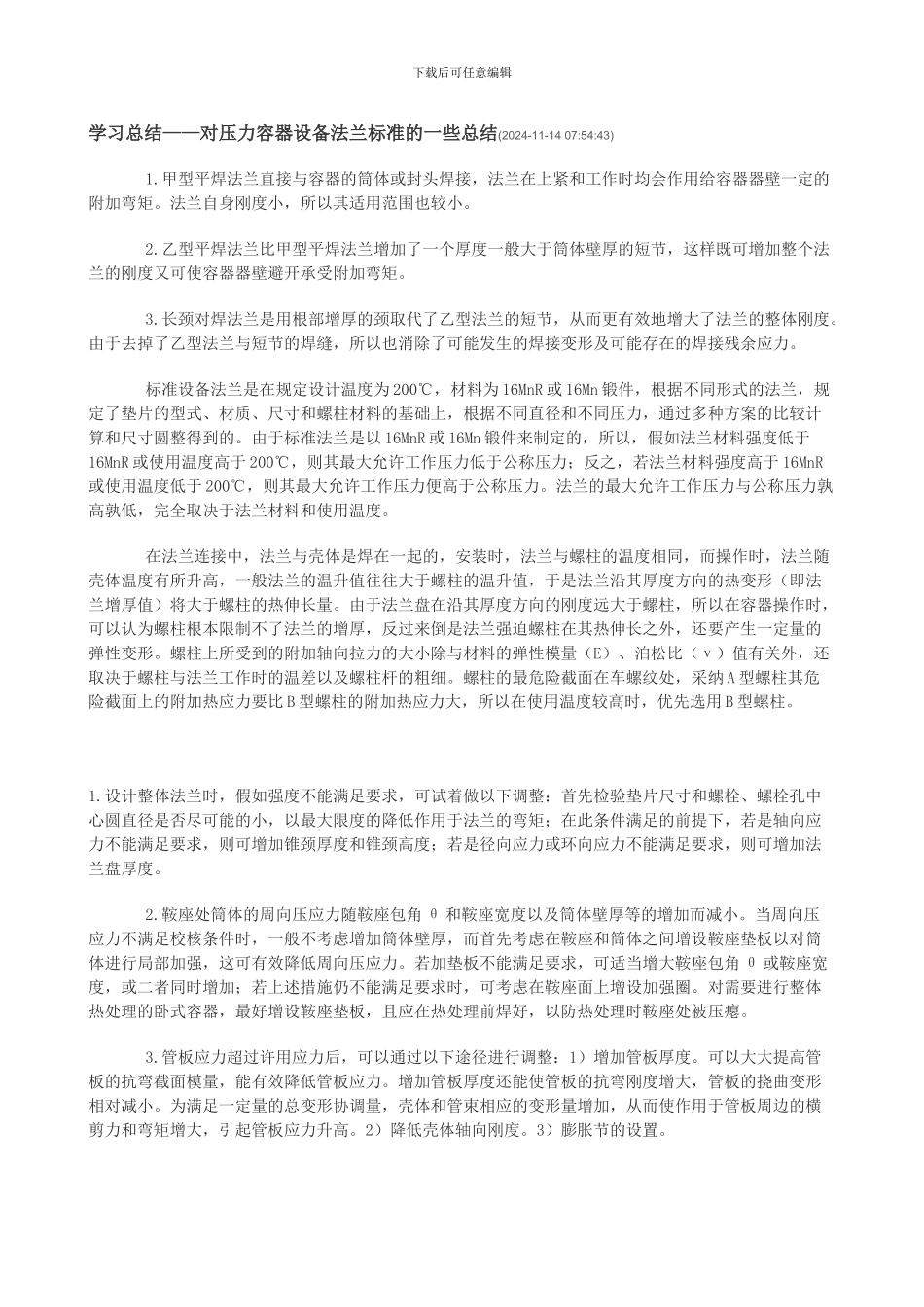

下载后可任意编辑学习总结——对压力容器设备法兰标准的一些总结(2024-11-14 07:54:43) 1.甲型平焊法兰直接与容器的筒体或封头焊接，法兰在上紧和工作时均会作用给容器器壁一定的附加弯矩。法兰自身刚度小，所以其适用范围也较小。 2.乙型平焊法兰比甲型平焊法兰增加了一个厚度一般大于筒体壁厚的短节，这样既可增加整个法兰的刚度又可使容器器壁避开承受附加弯矩。 3.长颈对焊法兰是用根部增厚的颈取代了乙型法兰的短节，从而更有效地增大了法兰的整体刚度。由于去掉了乙型法兰与短节的焊缝，所以也消除了可能发生的焊接变形及可能存在的焊接残余应力。 标准设备法兰是在规定设计温度为 200℃，材料为 16MnR 或 16Mn 锻件，根据不同形式的法兰，规定了垫片的型式、材质、尺寸和螺柱材料的基础上，根据不同直径和不同压力，通过多种方案的比较计算和尺寸圆整得到的。由于标准法兰是以 16MnR 或 16Mn 锻件来制定的，所以，假如法兰材料强度低于16MnR 或使用温度高于 200℃，则其最大允许工作压力低于公称压力；反之，若法兰材料强度高于 16MnR或使用温度低于 200℃，则其最大允许工作压力便高于公称压力。法兰的最大允许工作压力与公称压力孰高孰低，完全取决于法兰材料和使用温度。 在法兰连接中，法兰与壳体是焊在一起的，安装时，法兰与螺柱的温度相同，而操作时，法兰随壳体温度有所升高，一般法兰的温升值往往大于螺柱的温升值，于是法兰沿其厚度方向的热变形（即法兰增厚值）将大于螺柱的热伸长量。由于法兰盘在沿其厚度方向的刚度远大于螺柱，所以在容器操作时，可以认为螺柱根本限制不了法兰的增厚，反过来倒是法兰强迫螺柱在其热伸长之外，还要产生一定量的弹性变形。螺柱上所受到的附加轴向拉力的大小除与材料的弹性模量（E）、泊松比（ν）值有关外，还取决于螺柱与法兰工作时的温差以及螺柱杆的粗细。螺柱的最危险截面在车螺纹处，采纳 A 型螺柱其危险截面上的附加热应力要比 B 型螺柱的附加热应力大，所以在使用温度较高时，优先选用 B 型螺柱。1.设计整体法兰时，假如强度不能满足要求，可试着做以下调整：首先检验垫片尺寸和螺栓、螺栓孔中心圆直径是否尽可能的小，以最大限度的降低作用于法兰的弯矩；在此条件满足的前提下，若是轴向应力不能满足要求，则可增加锥颈厚度和锥颈高度；若是径向应力或环向应力不能满足要求，则可增加法兰盘厚度。 2.鞍座处筒体的周向压应力随鞍座包角 θ 和鞍座宽度以及筒...
