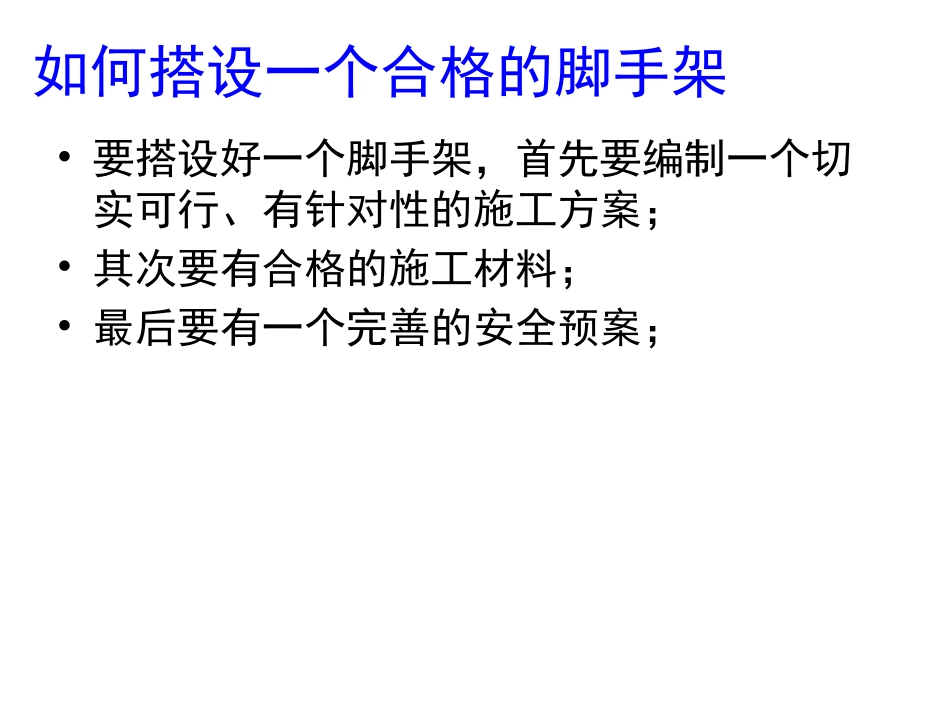

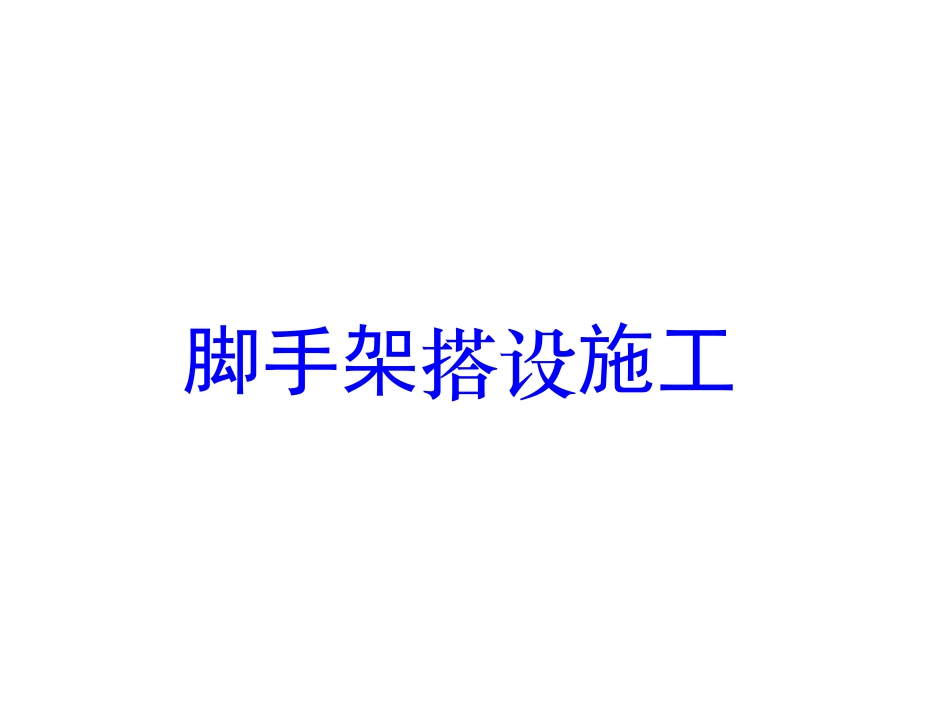

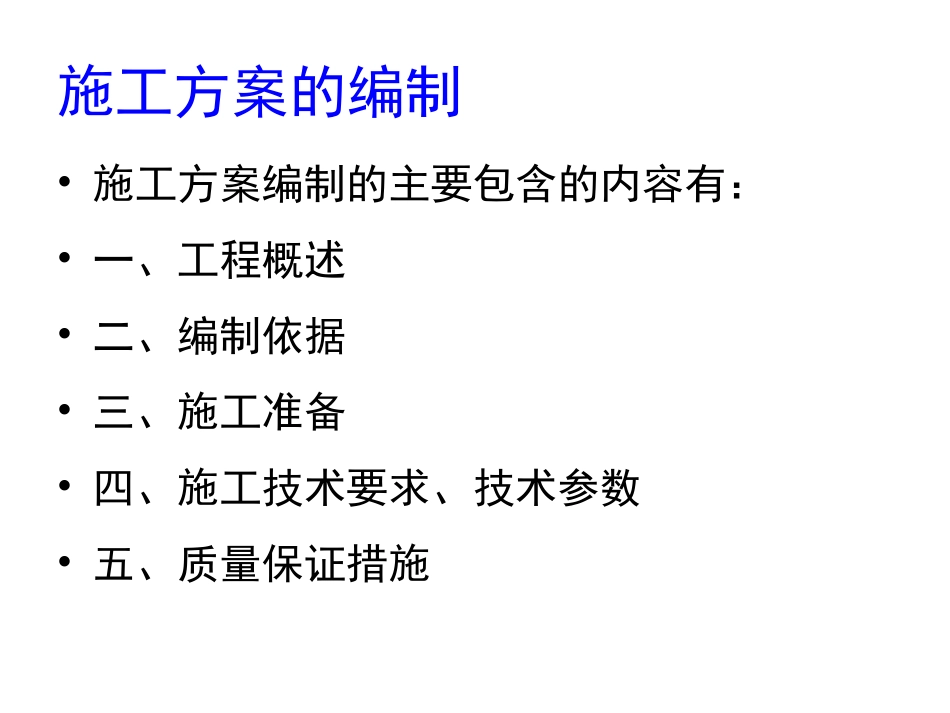

脚手架搭设施工•要搭设好一个脚手架，首先要编制一个切实可行、有针对性的施工方案；•其次要有合格的施工材料；•最后要有一个完善的安全预案；如何搭设一个合格的脚手架施工方案的编制•施工方案编制的主要包含的内容有：•一、工程概述•二、编制依据•三、施工准备•四、施工技术要求、技术参数•五、质量保证措施•六、HSE（健康、安全、环保）保证措施•七、应急响应措施•八、施工机具、材料计划表•九、工作危险性分析（JHA）记录表一、工程概况•工程概况是指在建施工程项目的基本情况，业主单位、工程名称、规模、性质、用途。包括工程名称、设计单位、监理单位和施工单位、所建结构形式和主要要求以及施工主体的具体情况（例如钢结构柱的高度、数量和纵横跨度；立式设备的直径、高度和附塔平台及管线的安装方式）。二、编制依据•编制依据包含的内容有：•1.本工程相似的图纸•2.本方案中所依据的国家颁布现行有关规范、规程•3.业主方的相关规定。•4.本企业制定的质量、安全管理体系文件三、施工准备⑴、施工准备包含的内容有：现场状况：施工项目的场地、施工项目的状况以及需要为本项目所需要采取的措施；（例如：本方案根据搭设对象将采取什么搭设方式？井字架、双排架、满堂架、悬挑架以及垮桥连接。钢结构怎么搭既能满足使用又能降低搭设时间，是独立搭设还是连续搭设；立式设备是搭成四边形还是多边形合理，立杆是设在附塔平台上还是平台外侧；搭设成单排架还是双排架、或是悬挑架；搭设场地是否需要进行地基处理、如何处理；）⑵、人员状况：架子工的持证要求；施工人员的年龄和身体状况的要求；施工人员入场体检要求；必须经过三级安全教育。（人员的入场状况是保证工程顺利完成的关键之一）⑶、技术准备：施工前的技术交底：技术交底不是将施工方案或国家规范进行复制，应符合和体现上一级技术方案的意图和具体要求；应符合和实施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求；对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对不同人员其交底的内容深度和说明的方式要有针对性。这需要在编制施工方案的同时将要细化的内容在交底中体现出。四、施工技术要求、技术参数⑴、施工技术要求包含内容有：1.施工程序•施工程序为方案编制→根据搭设形式进行脚手架计算→内部审核→修改→定稿→方案报审→材料准备→材料报验→使用单位提出搭设申请单→脚手架搭设→自检→验收部门检查验收、挂牌→交付使用→使用单位提出拆除申请单→主管单位确认→脚手架拆除→材料回收整理的全过程。•其中：•使用单位提出搭设申请单是指脚手架使用单位对所需脚手架提出使用要求、数量和使用时间的书面委托，由脚手架搭设单位根据委托单实施施工。•这样做的目的：•一是避免因各种因素出现的推诿、扯皮现象；•二是可以督促安装单位尽快完工，加快脚手架材料的周转，降低施工成本。2.施工方法•是指对具体脚手架从生根到报验搭设过程的详细要求。•例如脚手架从怎么部位开始搭设；垫板的铺设要求；架体的纵横间距和步距要求；剪刀撑和抛撑的设置；固定杆怎么设置；通道的设置方式以及超过50米高的脚手架双立杆设置高度。•再例如：双排架是先设置扫地杆，再设立杆，然后再设置一道大横杆和小横杆形成整体后才能继续下部施工；悬挑架是先设置固定杆再设置挑支杆等等。•同时落地式脚手架当施工6米-8米高度后，需要对脚手架和地基进行检查，合格后才能继续搭设。3.技术措施包含对采用的施工材料的材质及规格要求；检查制度；维护栏杆的要求；架板的铺设、施工过程中翻板要求；架体的使用要求；高大脚手架卸载杆件的设置措施和要求；超高脚手架的避雷设置；搭设质量标准和检查依据以及脚手架拆除的要求等几方面。对于剪刀撑和抛撑在施工中予以重视，基于以下因素：•剪刀撑就是脚手架上的斜向支撑。剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件。为保证脚手架整体结构不变形，凡高度在20米以上的脚手架，纵向必须设置剪刀撑，十字盖宽度不得超过7根立杆，与水平夹角应为45°~60°。剪刀撑的里侧一根与交叉处立杆用转扣胀牢，外侧一...
