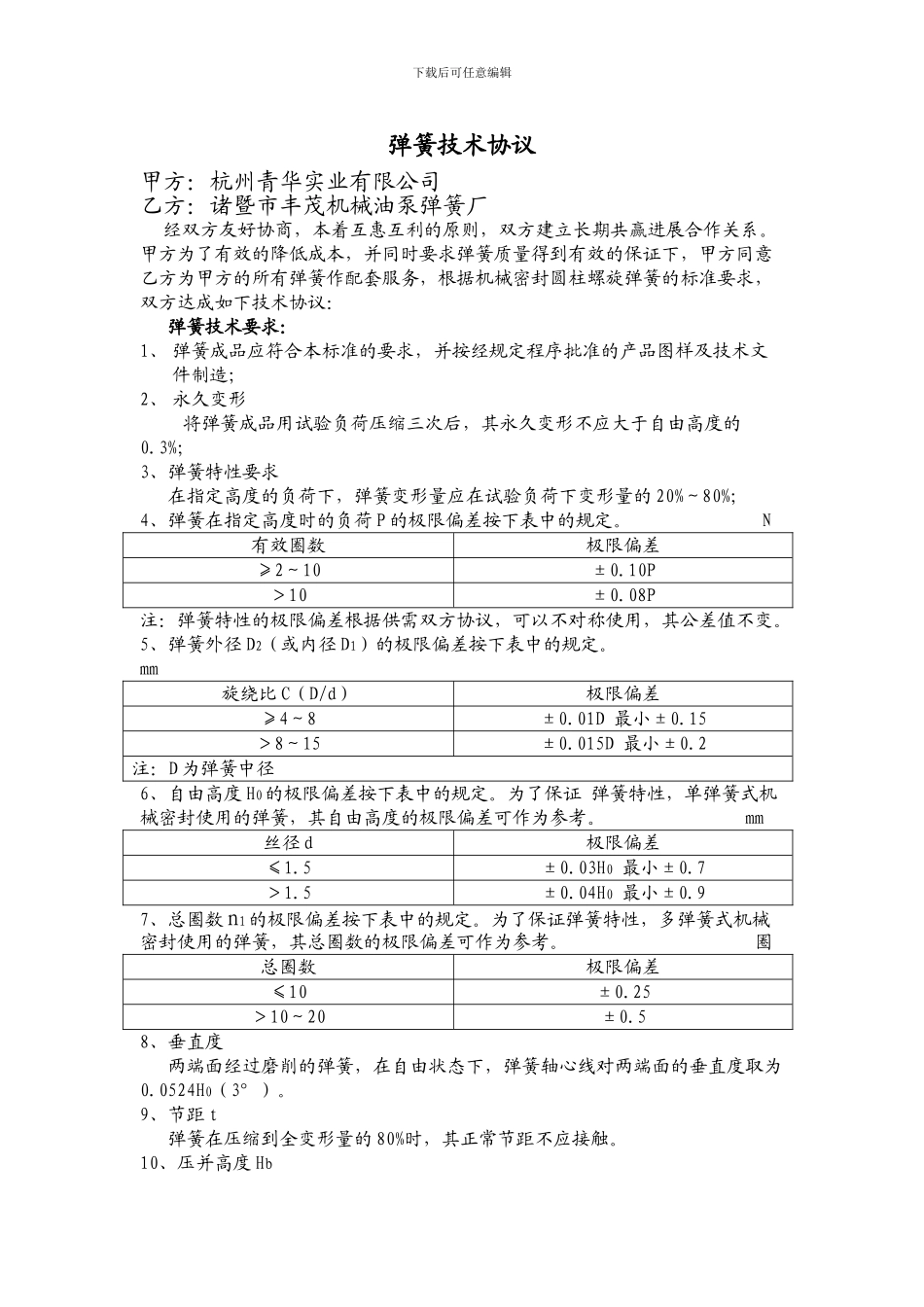

下载后可任意编辑弹簧技术协议甲方：杭州青华实业有限公司乙方：诸暨市丰茂机械油泵弹簧厂 经双方友好协商，本着互惠互利的原则，双方建立长期共赢进展合作关系。甲方为了有效的降低成本，并同时要求弹簧质量得到有效的保证下，甲方同意乙方为甲方的所有弹簧作配套服务，根据机械密封圆柱螺旋弹簧的标准要求，双方达成如下技术协议：弹簧技术要求：1、 弹簧成品应符合本标准的要求，并按经规定程序批准的产品图样及技术文件制造；2、 永久变形将弹簧成品用试验负荷压缩三次后，其永久变形不应大于自由高度的0.3%；3、弹簧特性要求 在指定高度的负荷下，弹簧变形量应在试验负荷下变形量的 20%～80%；4、弹簧在指定高度时的负荷 P 的极限偏差按下表中的规定。 N有效圈数极限偏差≥2～10±0.10P＞10±0.08P注：弹簧特性的极限偏差根据供需双方协议，可以不对称使用，其公差值不变。5、弹簧外径 D2（或内径 D1）的极限偏差按下表中的规定。 mm旋绕比 C（D/d）极限偏差≥4～8±0.01D 最小±0.15＞8～15±0.015D 最小±0.2注：D 为弹簧中径6、自由高度 H0 的极限偏差按下表中的规定。为了保证 弹簧特性，单弹簧式机械密封使用的弹簧，其自由高度的极限偏差可作为参考。 mm丝径 d极限偏差≤1.5±0.03H0 最小±0.7＞1.5±0.04H0 最小±0.97、总圈数 n1 的极限偏差按下表中的规定。为了保证弹簧特性，多弹簧式机械密封使用的弹簧，其总圈数的极限偏差可作为参考。 圈总圈数极限偏差≤10±0.25＞10～20±0.58、垂直度 两端面经过磨削的弹簧，在自由状态下，弹簧轴心线对两端面的垂直度取为0.0524H0（3°）。9、节距 t弹簧在压缩到全变形量的 80%时，其正常节距不应接触。10、压并高度 Hb下载后可任意编辑弹簧的压并高度原则上不规定，但对端面磨削约 3/4 圈的弹簧，当需要规定压并高度时，按下式计算的值作为最大值。 Hb=n1dmax式中：Hb---压并高度，mm； n1---总圈数； dmax—最大丝径（材料直径与其极限偏差最大值之和），mm。11、端面磨削 两端圈并紧并磨平的弹簧；支撑圈磨平部分大于或等于 3/4 圈，其表面粗糙度 Ra 为 12.5um，端头厚度不小于 1/8d12、外观 弹簧表面应光滑，不应有肉眼可见的有害缺陷，但允许有深度不大于丝径公差之半的个别小伤痕存在。13、弹簧必须进行淬火处理和回火处理，但必须保持足够的弹性和柔性。14、弹簧材质必须符合有关规定，并应符合图纸材质要求，弹簧材料必须有材料制造厂的...
