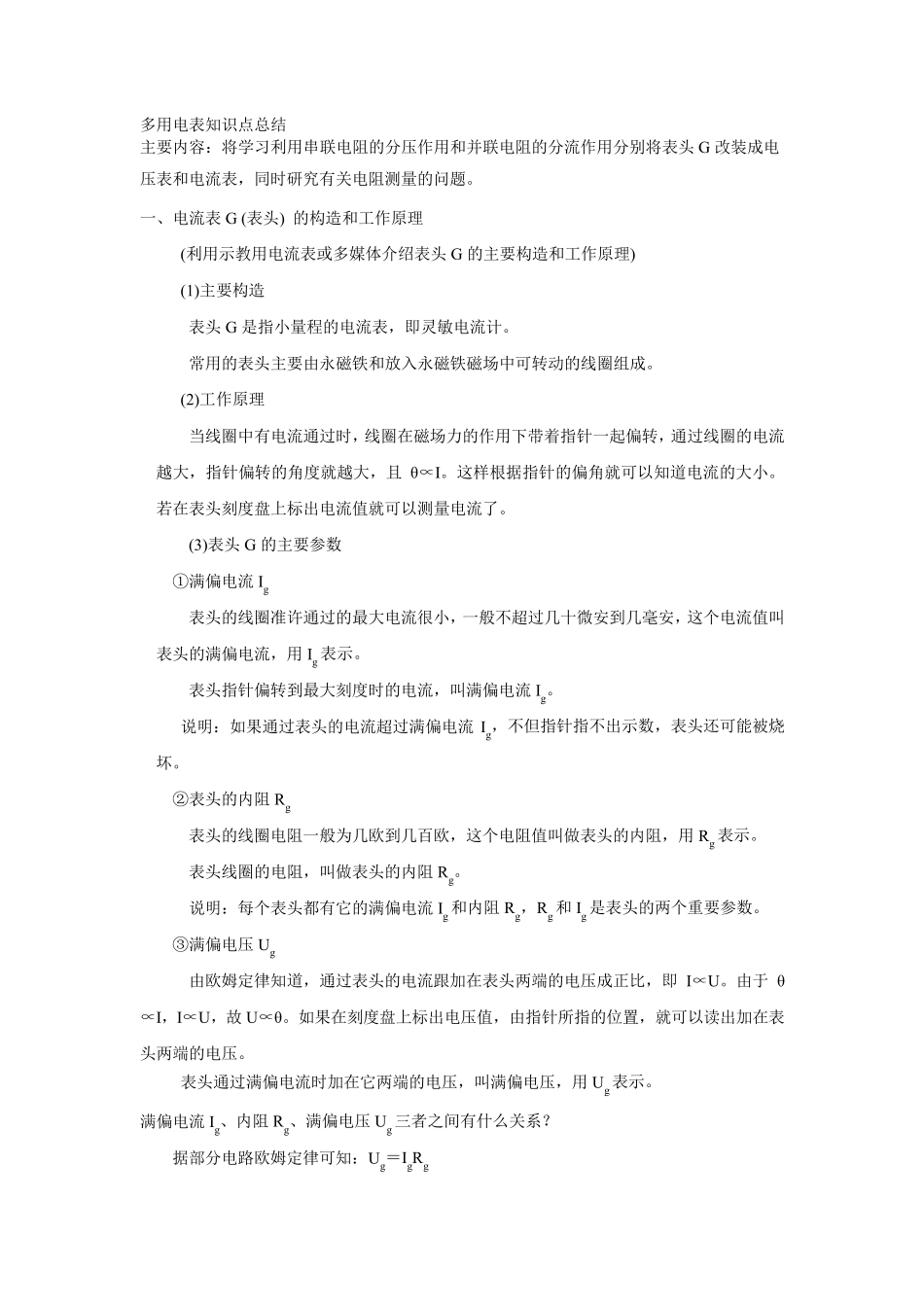

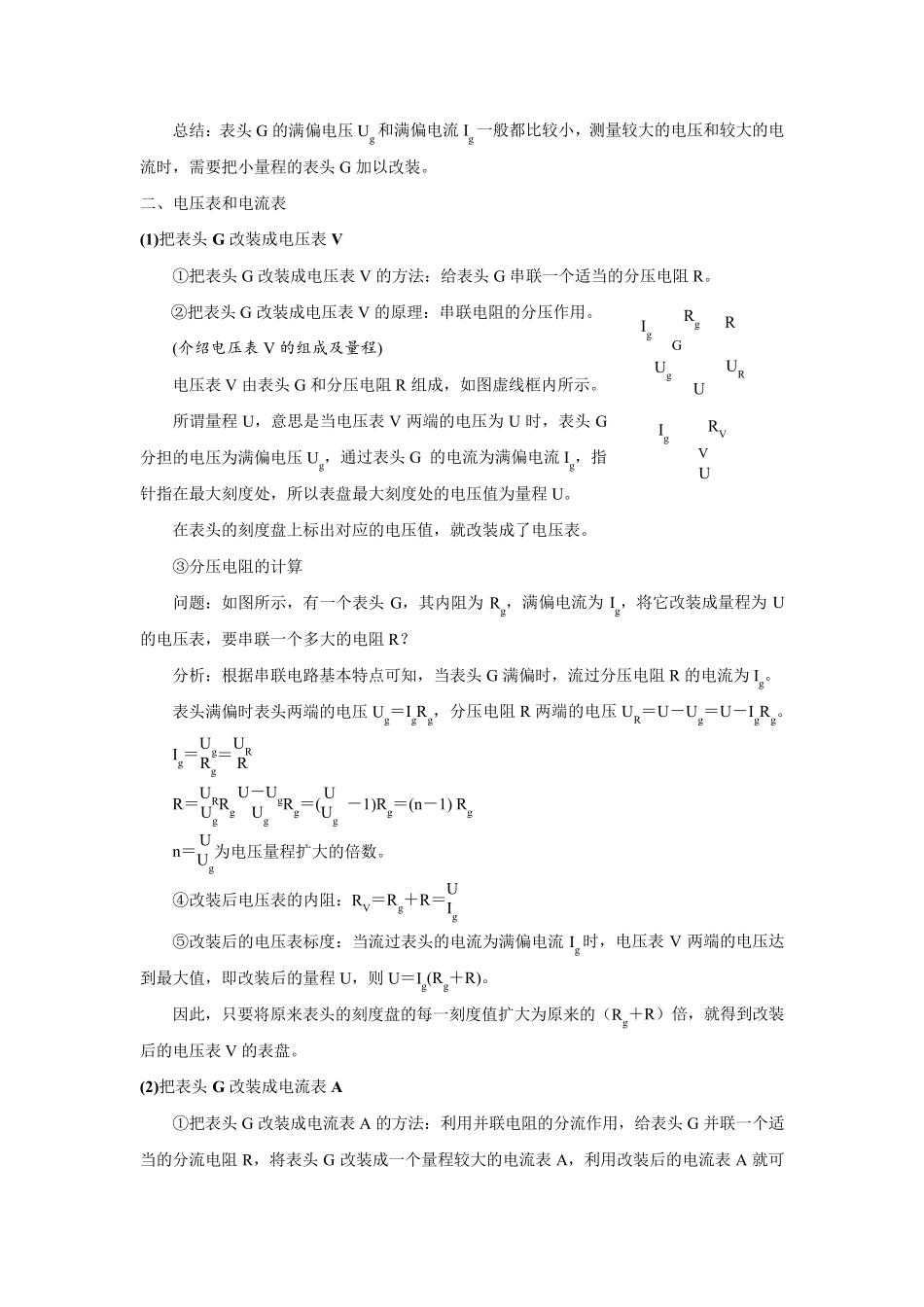

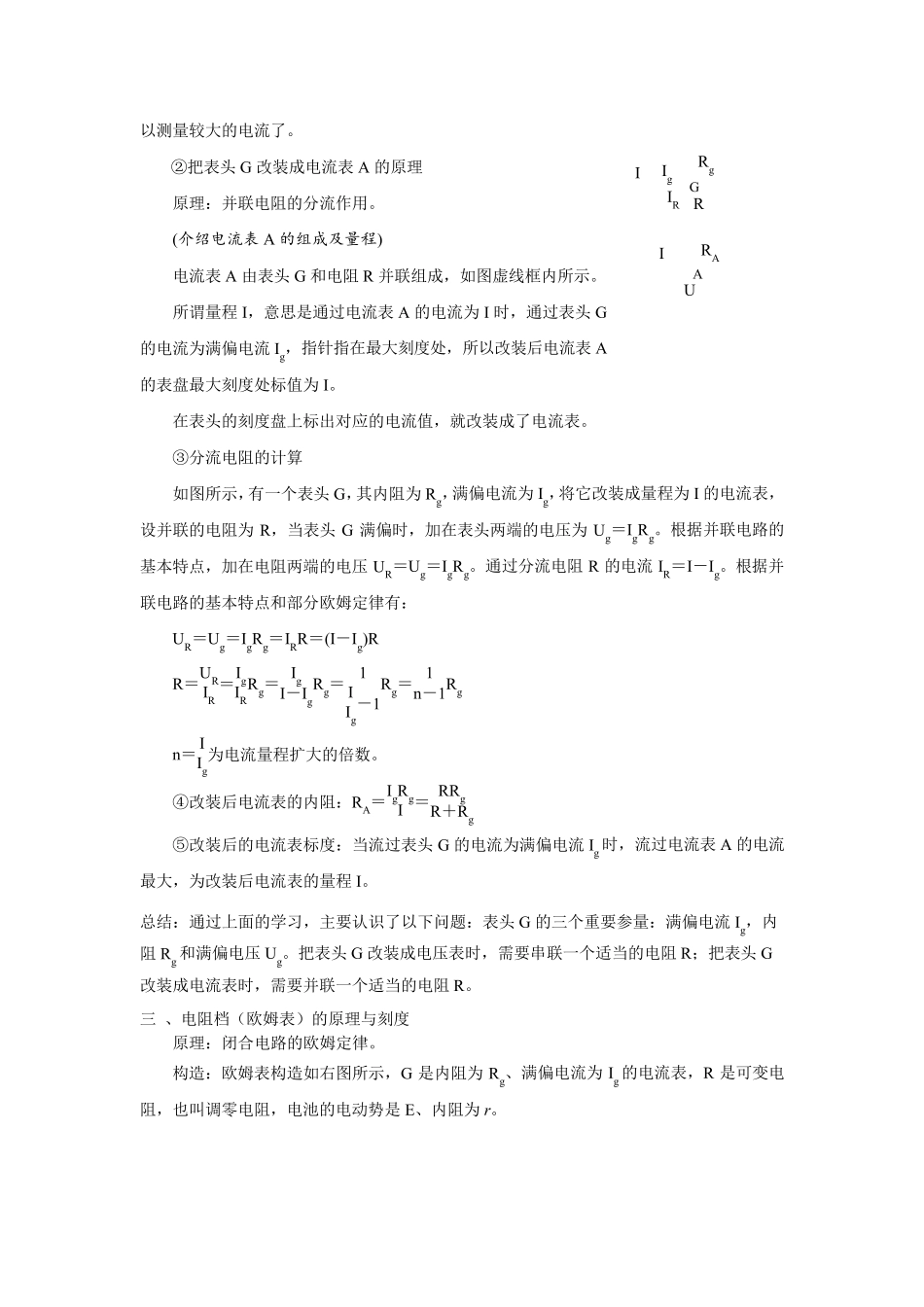

多用电表知识点总结 主要内容:将学习利用串联电阻的分压作用和并联电阻的分流作用分别将表头G 改装成电压表和电流表,同时研究有关电阻测量的问题。 一、电流表G (表头) 的构造和工作原理 (利用示教用电流表或多媒体介绍表头G 的主要构造和工作原理) (1)主要构造 表头G 是指小量程的电流表,即灵敏电流计。 常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。 (2)工作原理 当线圈中有电流通过时,线圈在磁场力的作用下带着指针一起偏转,通过线圈的电流越大,指针偏转的角度就越大,且θ∝I。这样根据指针的偏角就可以知道电流的大小。若在表头刻度盘上标出电流值就可以测量电流了。 (3)表头G 的主要参数 ①满偏电流Ig 表头的线圈准许通过的最大电流很小,一般不超过几十微安到几毫安,这个电流值叫表头的满偏电流,用Ig 表示。 表头指针偏转到最大刻度时的电流,叫满偏电流Ig。 说明:如果通过表头的电流超过满偏电流Ig,不但指针指不出示数,表头还可能被烧坏。 ②表头的内阻Rg 表头的线圈电阻一般为几欧到几百欧,这个电阻值叫做表头的内阻,用Rg 表示。 表头线圈的电阻,叫做表头的内阻Rg。 说明:每个表头都有它的满偏电流Ig 和内阻Rg,Rg和Ig 是表头的两个重要参数。 ③满偏电压Ug 由欧姆定律知道,通过表头的电流跟加在表头两端的电压成正比,即I∝U。由于 θ∝I,I∝U,故 U∝θ。如果在刻度盘上标出电压值,由指针所指的位置,就可以读出加在表头两端的电压。 表头通过满偏电流时加在它两端的电压,叫满偏电压,用Ug 表示。 满偏电流Ig、内阻Rg、满偏电压Ug 三者之间有什么关系? 据部分电路欧姆定律可知:Ug=IgRg 总结:表头G 的满偏电压Ug 和满偏电流Ig 一般都比较小,测量较大的电压和较大的电流时,需要把小量程的表头G 加以改装。 二、电压表和电流表 (1)把表头G 改装成电压表V ①把表头G 改装成电压表V 的方法:给表头G 串联一个适当的分压电阻 R。 ②把表头G 改装成电压表V 的原理:串联电阻的分压作用。 (介绍电压表 V 的组成及量程) 电压表V 由表头G 和分压电阻 R 组成,如图虚线框内所示。 所谓量程U,意思是当电压表V 两端的电压为 U 时,表头G分担的电压为满偏电压Ug,通过表头G 的电流为满偏电流Ig,指针指在最大刻度处,所以表盘最大刻度处的电压值为量程U。 在表头的刻度盘上标出对应的电压值,就改装成了电压表。 ③分压电阻的计算 问...
