多管冲击式除尘器说明书VIP免费

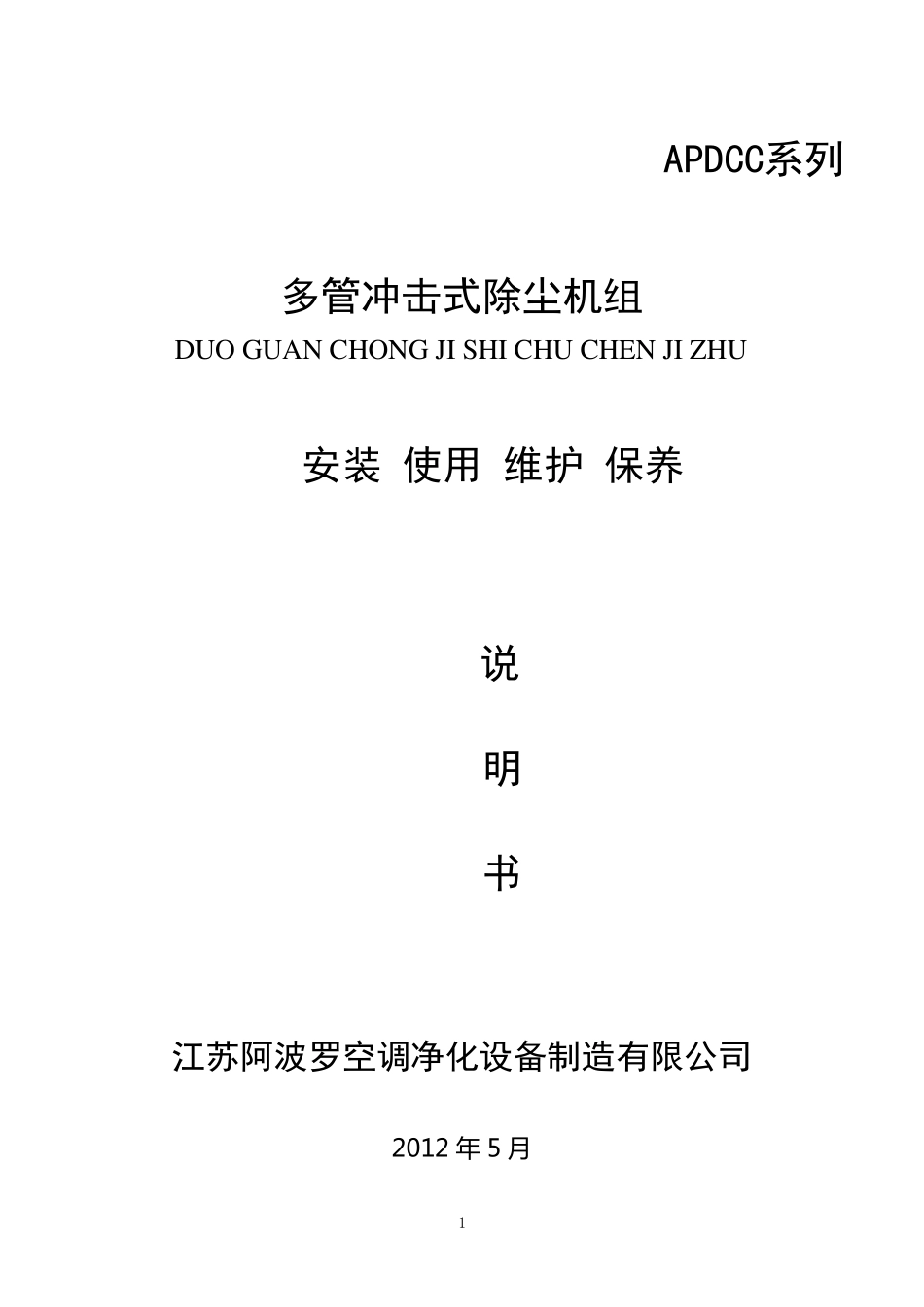

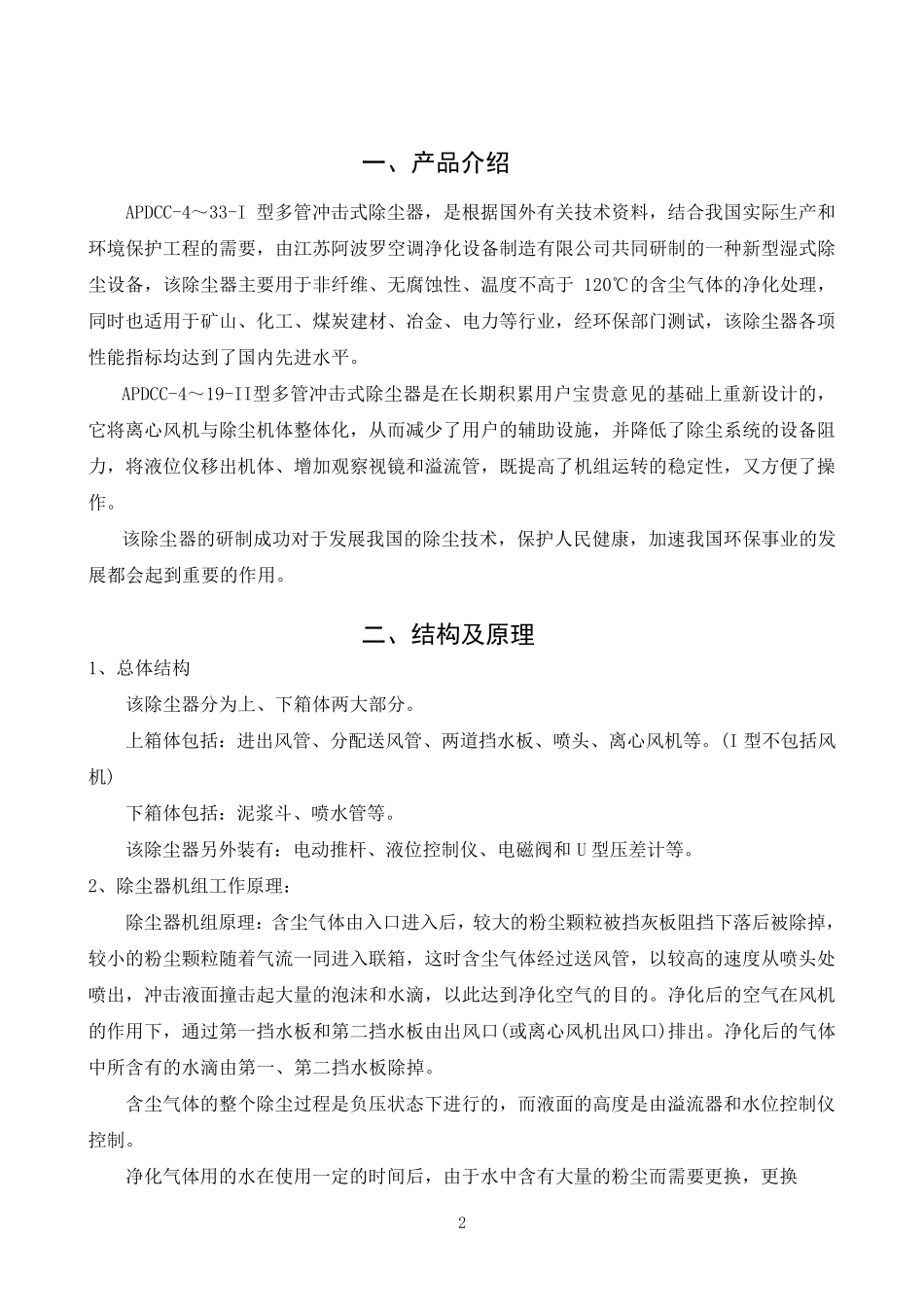

1 APDCC系列 多管冲击式除尘机组 DUO GUAN CHONG JI SHI CHU CHEN JI ZHU 安装 使用 维护 保养 说 明 书 江苏阿波罗空调净化设备制造有限公司 2012 年 5 月 2 一、产品介绍 APDCC-4～33-I 型多管冲击式除尘器，是根据国外有关技术资料，结合我国实际生产和环境保护工程的需要，由江苏阿波罗空调净化设备制造有限公司共同研制的一种新型湿式除尘设备，该除尘器主要用于非纤维、无腐蚀性、温度不高于120℃的含尘气体的净化处理，同时也适用于矿山、化工、煤炭建材、冶金、电力等行业，经环保部门测试，该除尘器各项性能指标均达到了国内先进水平。 APDCC-4～19-II型多管冲击式除尘器是在长期积累用户宝贵意见的基础上重新设计的，它将离心风机与除尘机体整体化，从而减少了用户的辅助设施，并降低了除尘系统的设备阻力，将液位仪移 出 机体、增 加 观 察 视 镜 和溢 流 管，既 提 高了机组 运 转 的稳 定 性，又 方 便 了操作 。 该除尘器的研制成 功 对 于发 展 我国的除尘技术，保护人 民 健 康 ，加 速 我国环保事 业的发展 都 会 起 到重要的作 用。 二、结构及原理 1、总 体结构 该除尘器分 为 上、下 箱 体两 大 部分 。 上箱 体包 括 ： 进出 风管、分 配 送 风管、两 道 挡 水板 、喷 头 、离心风机等。(I 型不包 括 风机) 下 箱 体包 括 ： 泥 浆 斗 、喷 水管等。 该除尘器另 外装 有： 电动 推 杆 、液位控 制仪、电磁 阀 和U 型压 差 计等。 2、除尘器机组 工作 原 理： 除尘器机组 原 理： 含尘气体由入 口 进入 后 ，较 大 的粉 尘颗 粒 被 挡 灰 板 阻挡 下 落 后 被 除掉 ，较 小 的粉 尘颗 粒 随 着 气流 一同进入 联 箱 ，这 时含尘气体经过 送 风管，以 较 高的速 度从喷 头 处喷 出 ，冲击液面 撞 击起 大 量 的泡 沫 和水滴 ，以 此 达到净化空气的目 的。净化后 的空气在风机的作 用下 ，通 过 第 一挡 水板 和第 二 挡 水板 由出 风口 (或 离心风机出 风口 )排 出 。净化后 的气体中 所 含有的水滴 由第 一、第 二 挡 水板 除掉 。 含尘气体的整个 除尘过 程是负 压 状 态 下 进行的，而液面 的高度是由溢 流 器和水位控 制仪控 制。 净化气体用的水在使 用一定 的时间 后 ，由于水中...
