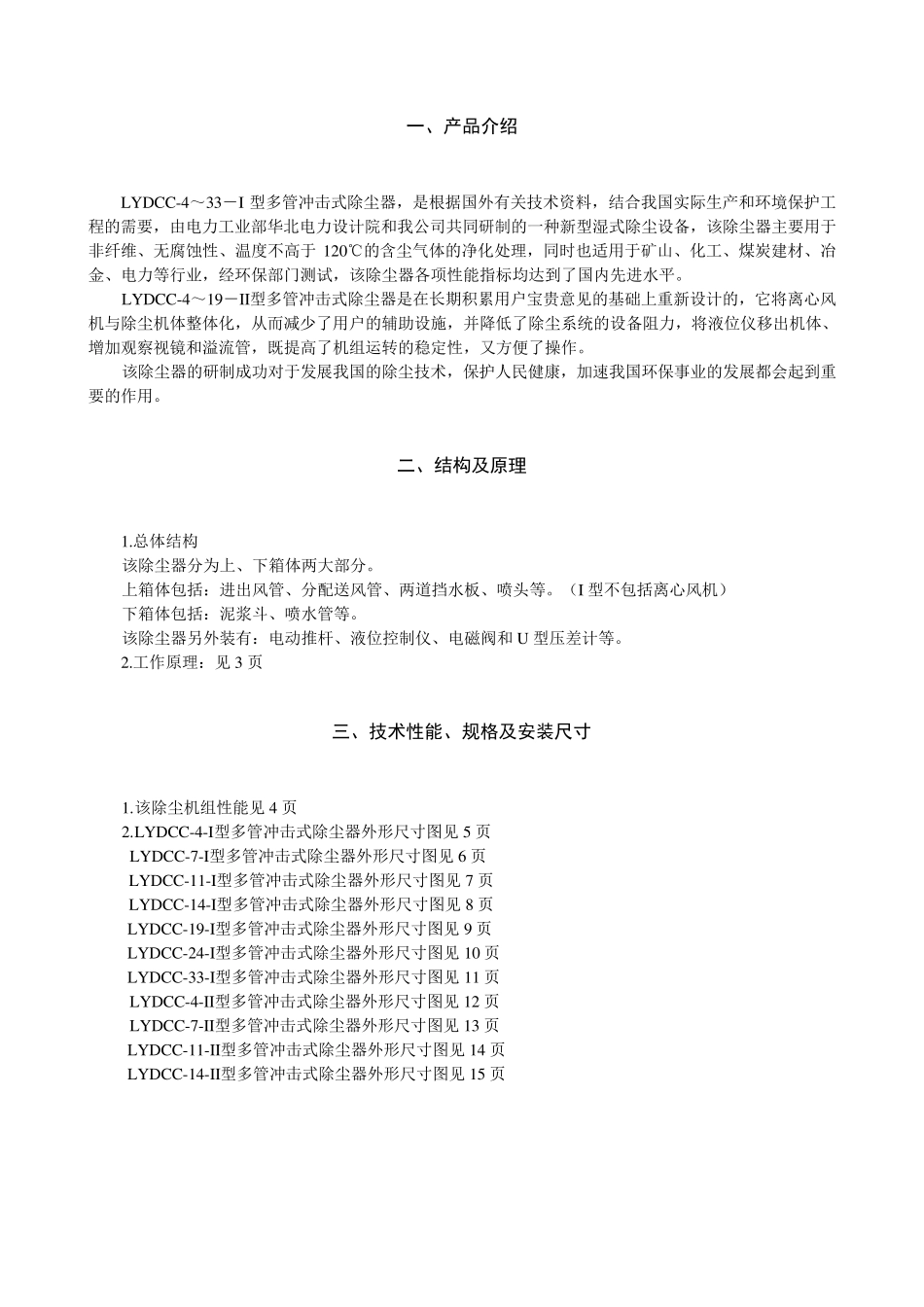

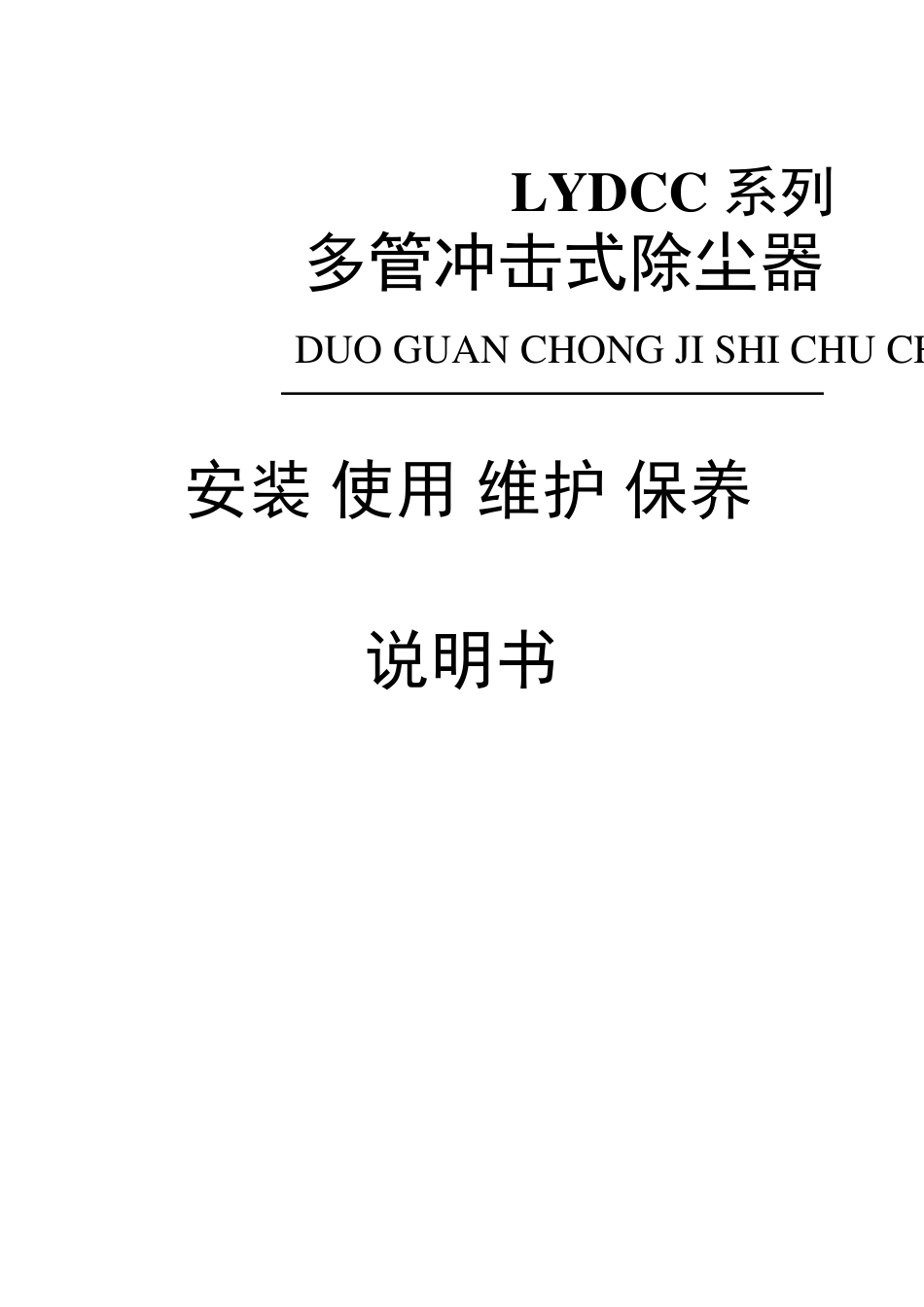

LYDCC 系列 多管冲击式除尘器 DU O GU AN CHONG JI SHI CHU CHEN QI 安装 使用 维护 保养 说明书 江苏绿野空调净化设备有限公司 一、产品介绍 LYDCC-4～33―I 型多管冲击式除尘器，是根据国外有关技术资料，结合我国实际生产和环境保护工程的需要，由电力工业部华北电力设计院和我公司共同研制的一种新型湿式除尘设备，该除尘器主要用于非纤维、无腐蚀性、温度不高于 120℃的含尘气体的净化处理，同时也适用于矿山、化工、煤炭建材、冶金、电力等行业，经环保部门测试，该除尘器各项性能指标均达到了国内先进水平。 LYDCC-4～19―II型多管冲击式除尘器是在长期积累用户宝贵意见的基础上重新设计的，它将离心风机与除尘机体整体化，从而减少了用户的辅助设施，并降低了除尘系统的设备阻力，将液位仪移出机体、增加观察视镜和溢流管，既提高了机组运转的稳定性，又方便了操作。 该除尘器的研制成功对于发展我国的除尘技术，保护人民健康，加速我国环保事业的发展都会起到重要的作用。 二、结构及原理 1.总体结构 该除尘器分为上、下箱体两大部分。 上箱体包括：进出风管、分配送风管、两道挡水板、喷头等。（I 型不包括离心风机） 下箱体包括：泥浆斗、喷水管等。 该除尘器另外装有：电动推杆、液位控制仪、电磁阀和 U 型压差计等。 2.工作原理：见 3 页 三、技术性能、规格及安装尺寸 1. 该除尘机组性能见 4 页 2. LYDCC-4-I型多管冲击式除尘器外形尺寸图见 5 页 LYDCC-7-I型多管冲击式除尘器外形尺寸图见 6 页 LYDCC-11-I型多管冲击式除尘器外形尺寸图见 7 页 LYDCC-14-I型多管冲击式除尘器外形尺寸图见 8 页 LYDCC-19-I型多管冲击式除尘器外形尺寸图见 9 页 LYDCC-24-I型多管冲击式除尘器外形尺寸图见 10 页 LYDCC-33-I型多管冲击式除尘器外形尺寸图见 11 页 LYDCC-4-II型多管冲击式除尘器外形尺寸图见 12 页 LYDCC-7-II型多管冲击式除尘器外形尺寸图见 13 页 LYDCC-11-II型多管冲击式除尘器外形尺寸图见 14 页 LYDCC-14-II型多管冲击式除尘器外形尺寸图见 15 页 四、电器接线 1.电器接线图见16 页 2.电器控制箱尺寸700×400×1200(宽×深×高) 五、选用须知 1.I型除尘器型号、规格及装配方式标法： 2.II型除尘器型号、规格及装配方式标法： 3. 箱体内风管喷头插入深度可由选用者任意选择，但插入水中深度最大不能超过10 厘米（有关因素 由先用者考虑）。...
