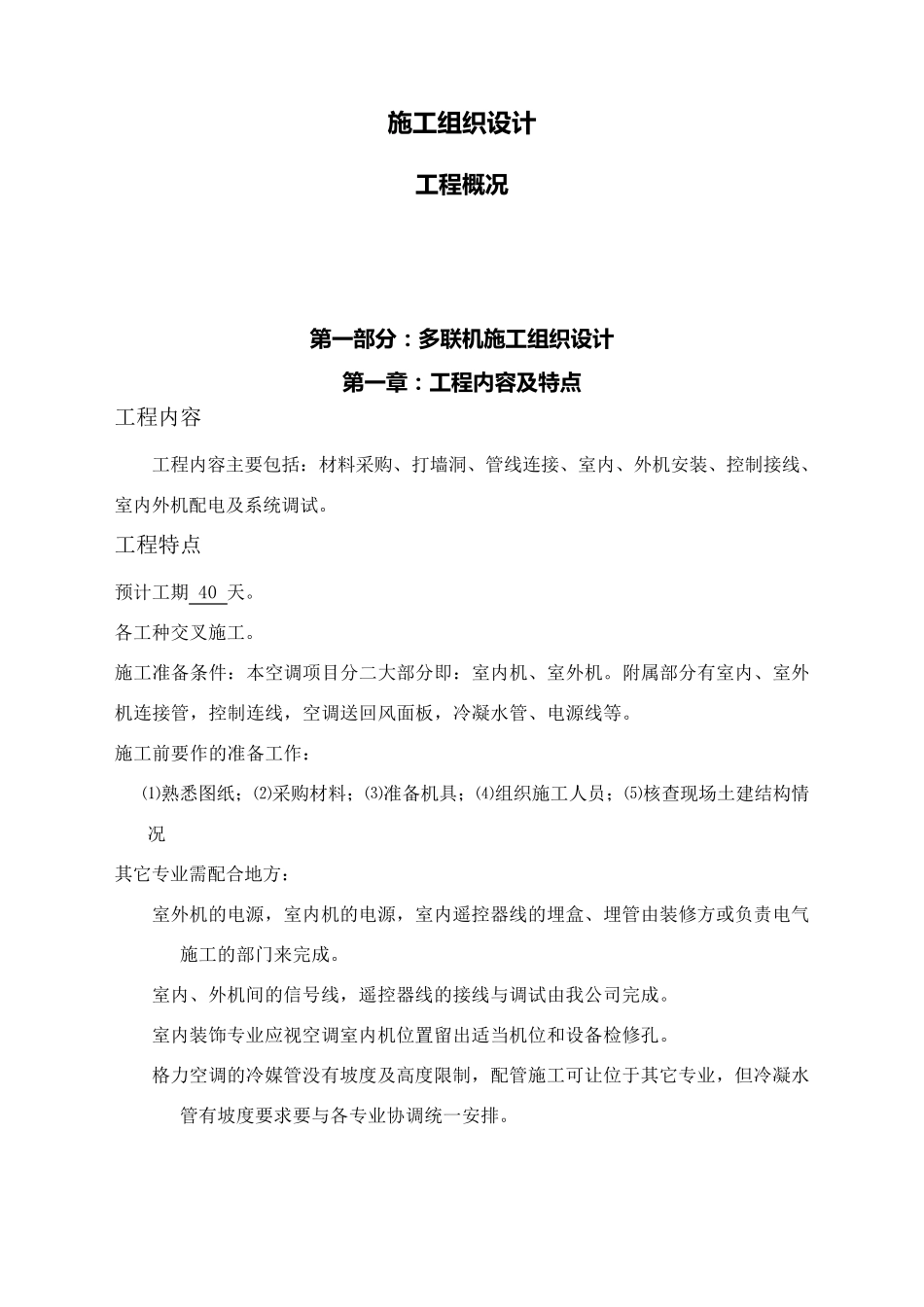

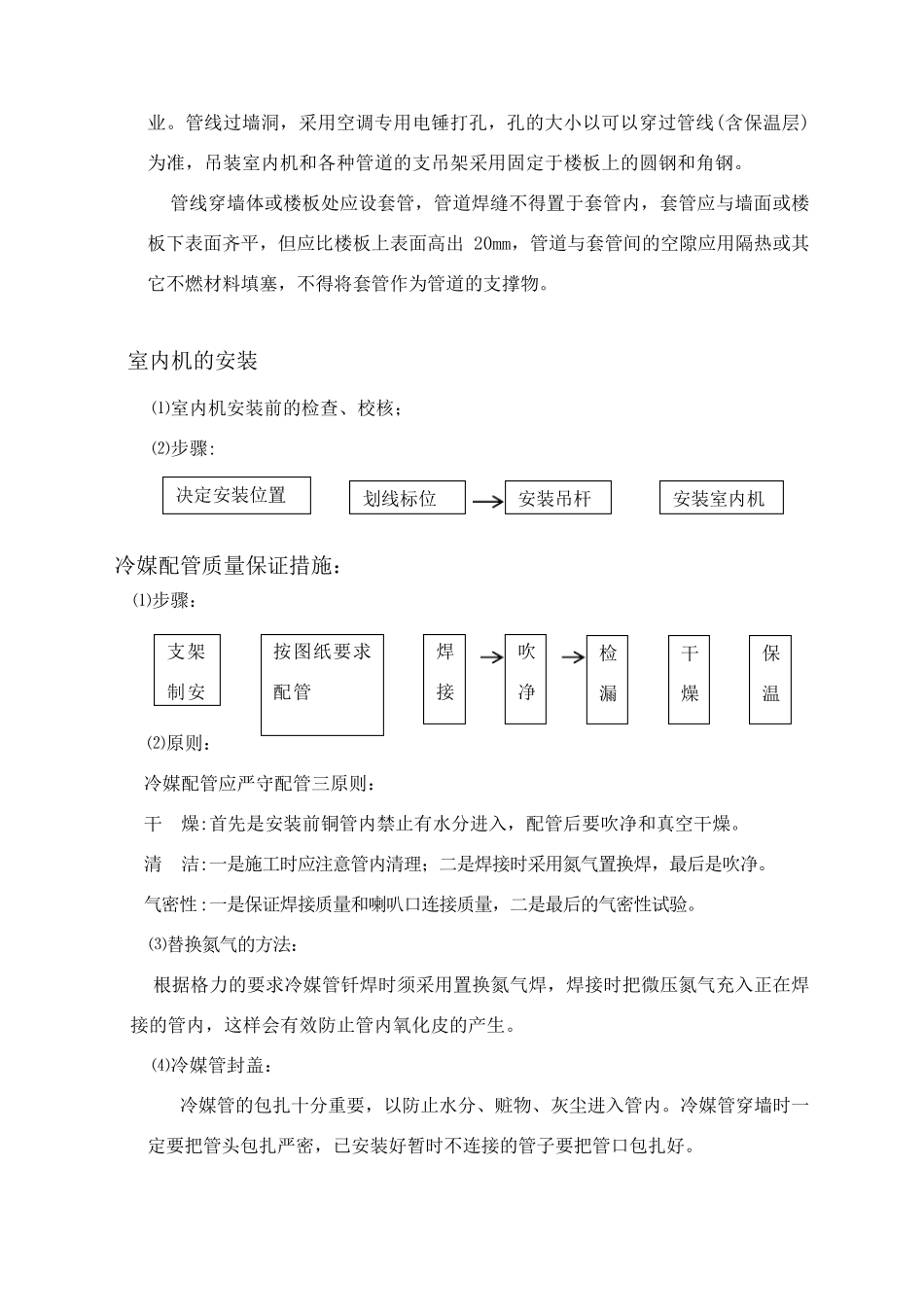

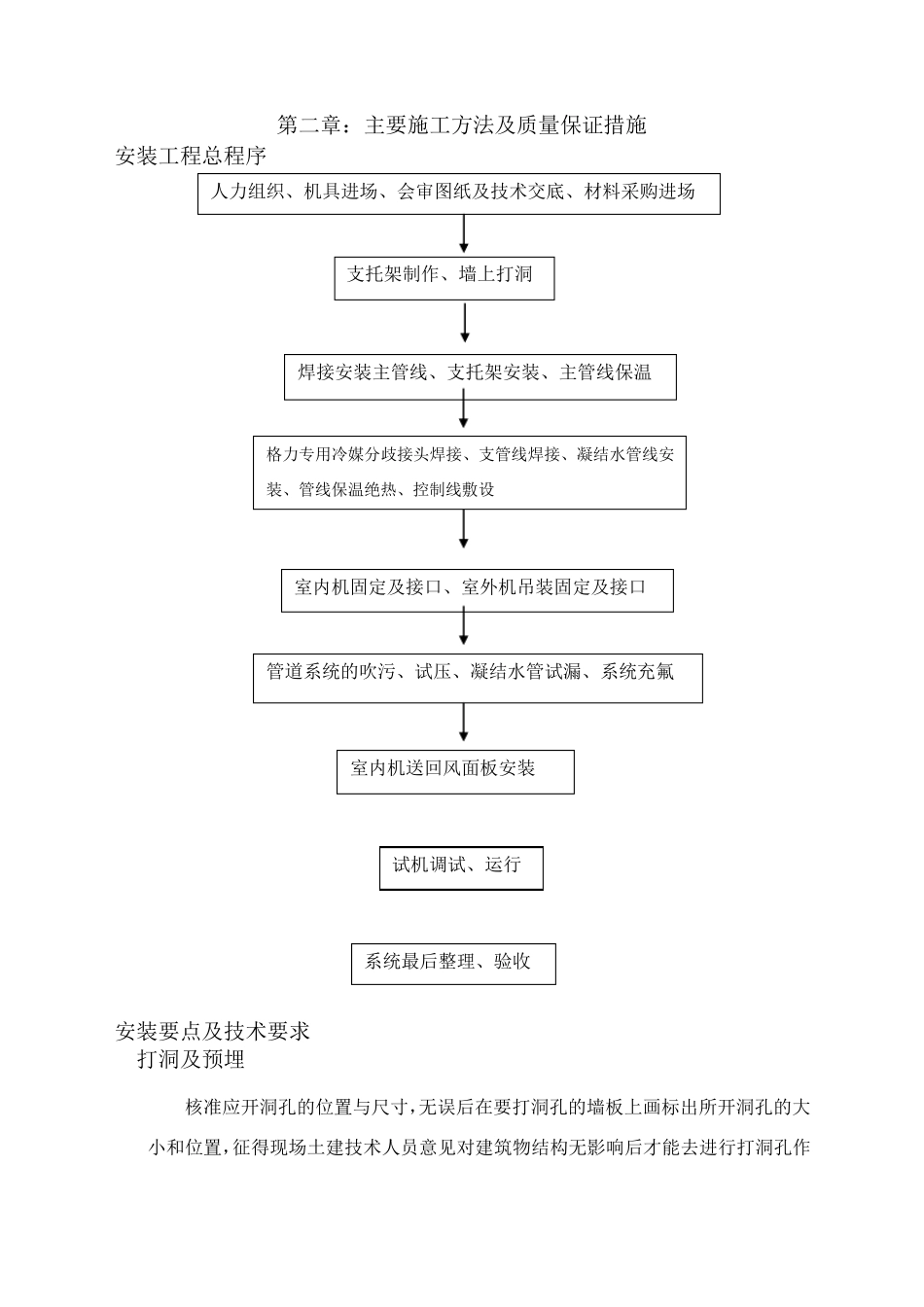

施 工 组 织 设 计 工 程 概 况 第 一部分:多联机施 工 组 织 设 计 第 一章:工 程 内容及特点 工程内容 工程内容主要包括:材料采购、打墙洞、管线连接、室内、外机安装、控制接线、室内外机配电及系统调试。 工程特点 预计工期 40 天。 各工种交叉施工。 施工准备条件:本空调项目分二大部分即:室内机、室外机。附属部分有室内、室外机连接管,控制连线,空调送回风面板,冷凝水管、电源线等。 施工前要作的准备工作: ⑴熟悉图纸;⑵采购材料;⑶准备机具;⑷组织施工人员;⑸核查现场土建结构情况 其它专业需配合地方: 室外机的电源,室内机的电源,室内遥控器线的埋盒、埋管由装修方或负责电气施工的部门来完成。 室内、外机间的信号线,遥控器线的接线与调试由我公司完成。 室内装饰专业应视空调室内机位置留出适当机位和设备检修孔。 格力空调的冷媒管没有坡度及高度限制,配管施工可让位于其它专业,但冷凝水管有坡度要求要与各专业协调统一安排。 第二章:主要施工方法及质量保证措施 安装工程总程序 安装要点及技术要求 打洞及预埋 核准应开洞孔的位置与尺寸,无误后在要打洞孔的墙板上画标出所开洞孔的大小和位置,征得现场土建技术人员意见对建筑物结构无影响后才能去进行打洞孔作人力组织、机具进场、会审图纸及技术交底、材料采购进场 支托架制作、墙上打洞 焊接安装主管线、支托架安装、主管线保温 格力专用冷媒分歧接头焊接、支管线焊接、凝结水管线安装、管线保温绝热、控制线敷设 室内机固定及接口、室外机吊装固定及接口 管道系统的吹污、试压、凝结水管试漏、系统充氟 试机调试、运行 系统最后整理、验收 室内机送回风面板安装 业。管线过墙洞,采用空调专用电锤打孔,孔的大小以可以穿过管线(含保温层)为准,吊装室内机和各种管道的支吊架采用固定于楼板上的圆钢和角钢。 管线穿墙体或楼板处应设套管,管道焊缝不得置于套管内,套管应与墙面或楼板下表面齐平,但应比楼板上表面高出20mm,管道与套管间的空隙应用隔热或其它不燃材料填塞,不得将套管作为管道的支撑物。 室内机的安装 ⑴室内机安装前的检查、校核; ⑵步骤: 冷媒配管质量保证措施: ⑴步骤: ⑵原则: 冷媒配管应严守配管三原则: 干 燥:首先是安装前铜管内禁止有水分进入,配管后要吹净和真空干燥。 清 洁:一是施工时应注意管内清理;二是焊接时采用氮气置换焊,最后是吹净。 气密性:一是...
