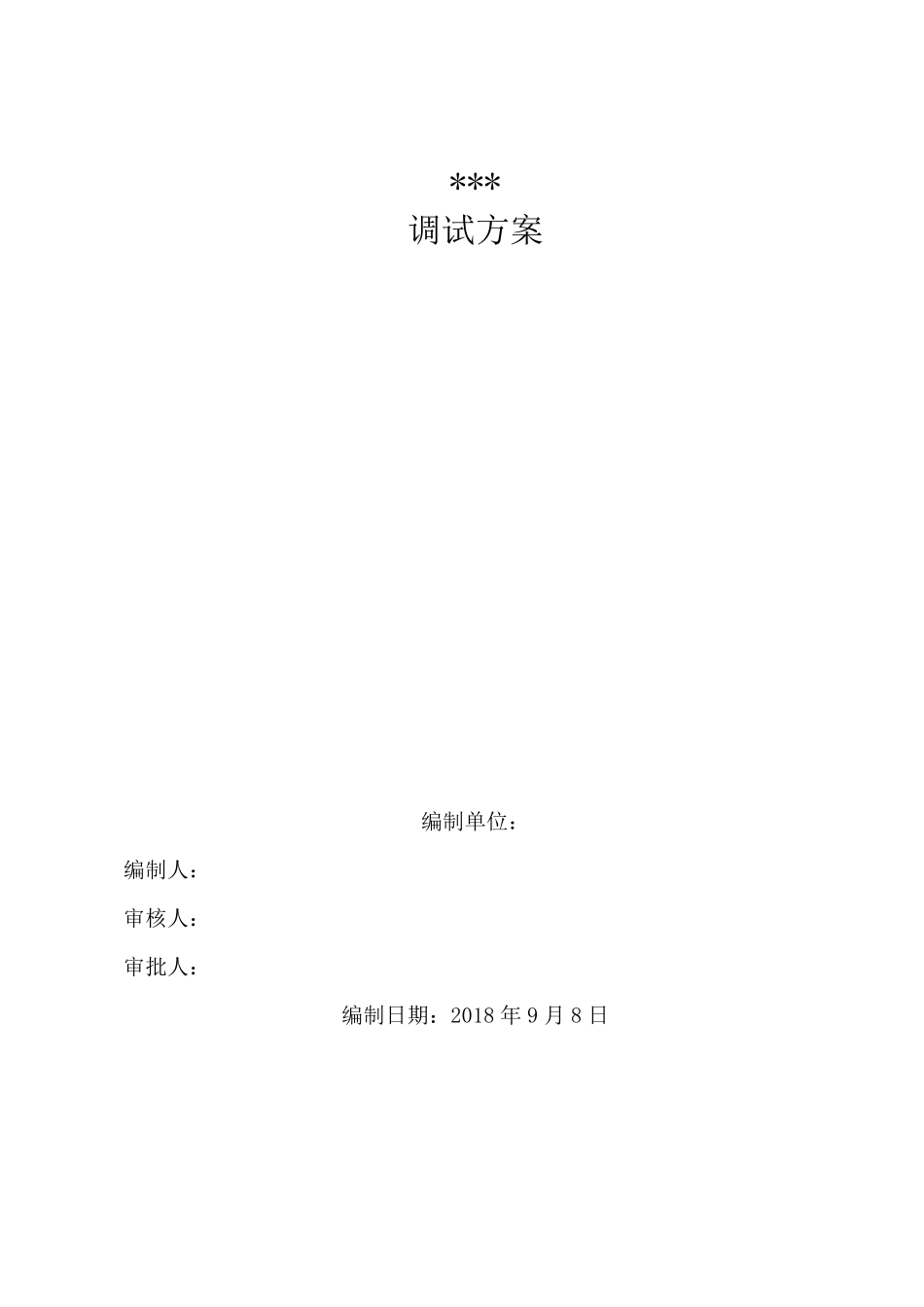

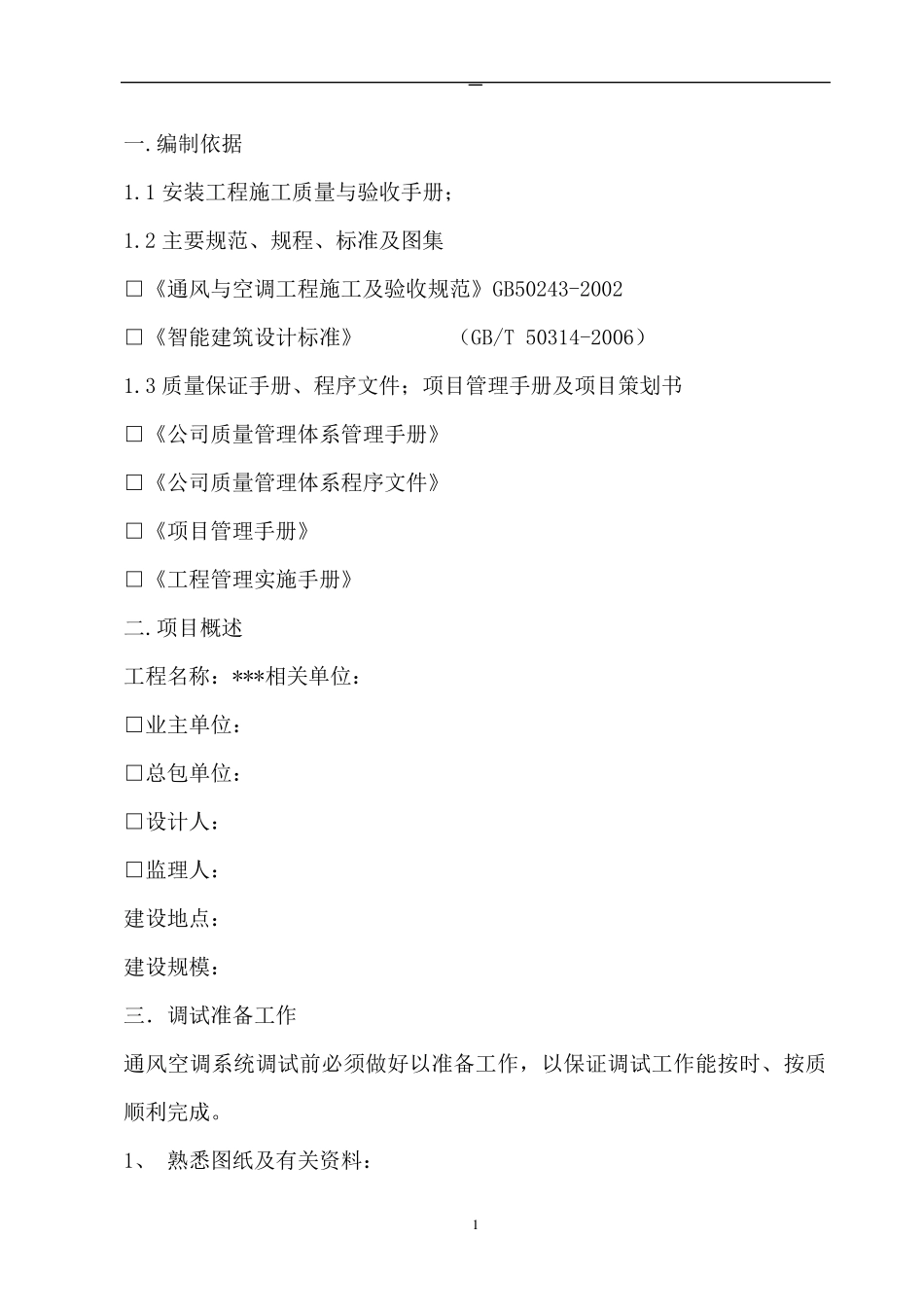

*** 调试方案 编制单位: 编制人: 审核人: 审批人: 编制日期:2018 年 9 月 8 日 1 一.编制依据 1.1 安装工程施工质量与验收手册; 1.2 主要规范、规程、标准及图集 □《通风与空调工程施工及验收规范》GB50243-2002 □《智能建筑设计标准》 (GB/T 50314-2006) 1.3 质量保证手册、程序文件;项目管理手册及项目策划书 □《公司质量管理体系管理手册》 □《公司质量管理体系程序文件》 □《项目管理手册》 □《工程管理实施手册》 二.项目概述 工程名称:***相关单位: □业主单位: □总包单位: □设计人: □监理人: 建设地点: 建设规模: 三.调试准备工作 通风空调系统调试前必须做好以准备工作,以保证调试工作能按时、按质顺利完成。 1、 熟悉图纸及有关资料: 2 要求参加空调系统调试主要人员首先要熟悉整个大楼空调系统的全部设计资料,包括图纸设计说明书、全部深化设计图纸、设计变更指令、工程备忘录等,充分了解设计意图,了解各项设计参数、系统全貌及空调设备的性能与使用方法,特别要注意调节装置及检测仪表所在位置及自控原理,有必要的话,要安排技术负责人向调试人员培训各个系统及各种设备、装置的使用和注意事项。 2、 系统检查: (1)对控制系统进行检查,对管线、设备进行标识,重要部位在图纸上标识清楚。 (2)检查中发现的问题作好记录,安排班组马上进行整改,影响系统调试的技术问题要马上研究解决。 (3)电气系统的电缆、电线绝缘值检查,应满足规范要求。 3、 现场验收 调试人员会同设计人员、施工单位、建设单位、监理单位对已安装好的系统分部、分项进行现场验收,核对图纸及修改通知,查清修改后的情况,检查安装质量 ,对于 安装上还 存 在问题逐 一 填 入 缺 陷 明细 表,在测试前 及时 纠 正 ,使所有项目 符 合 国 家 《 通风 与空调工程施工质量 验收规范》(GB50243- 2002)和工程质量 评 定 标准 要求,并 保 证 系统处 于 适 合 检测和调试的状 态 。 4、 准 备调试仪器 、工具 及检测和运 行前 准 备工作。 调试前 必须 充分准 备好所需 的仪器 和必备工具 及对它 们 进行检测和校 正 ;检查缺 陷 明细 表中所列 的毛 病 是 否 已经 改正 ,电源 等方面 是 否 已准 备就 绪 , 3 所配套系统应可投入运行。 5、 组织调试人员论证、分析调试过程可能出现的问题...
