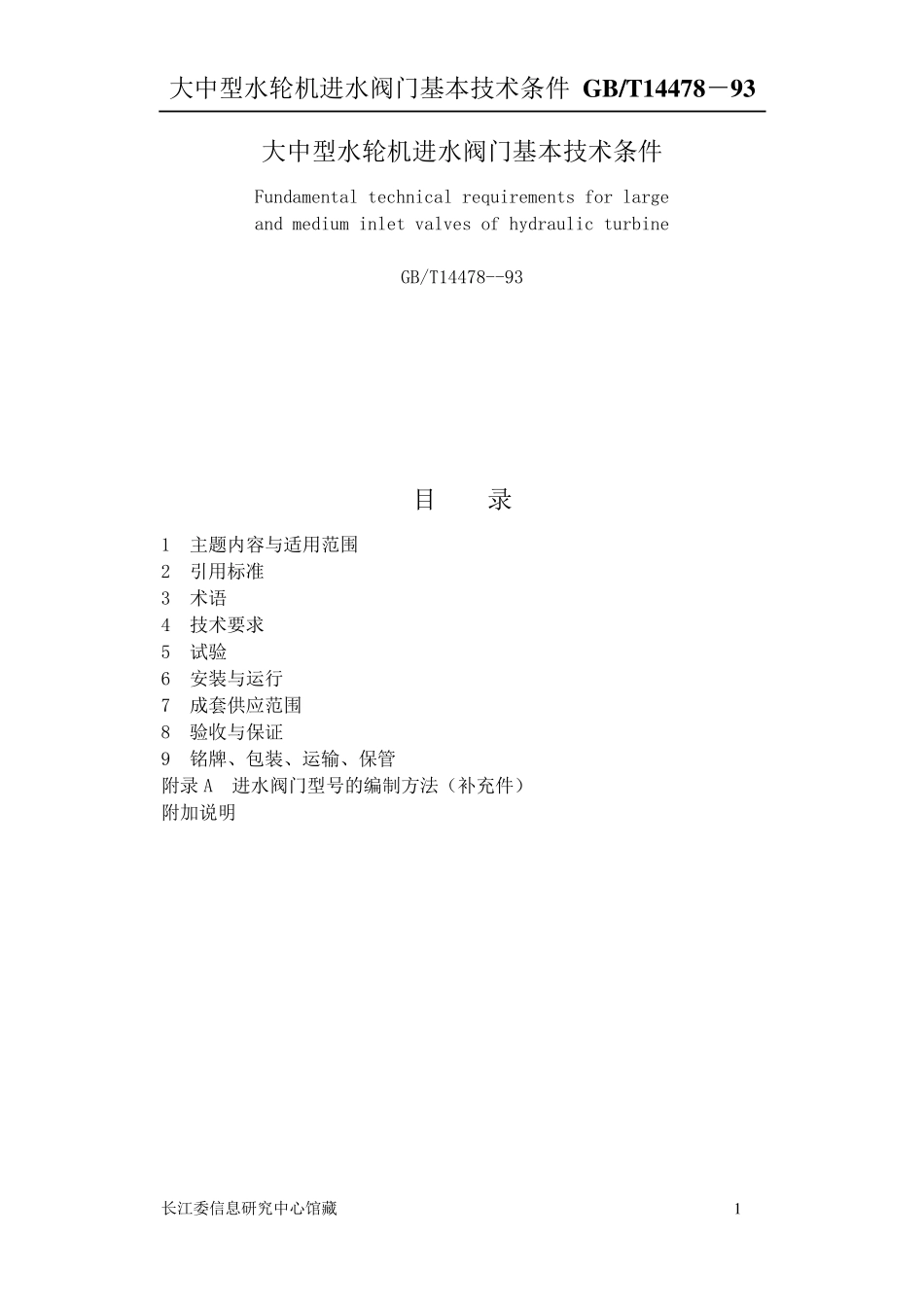

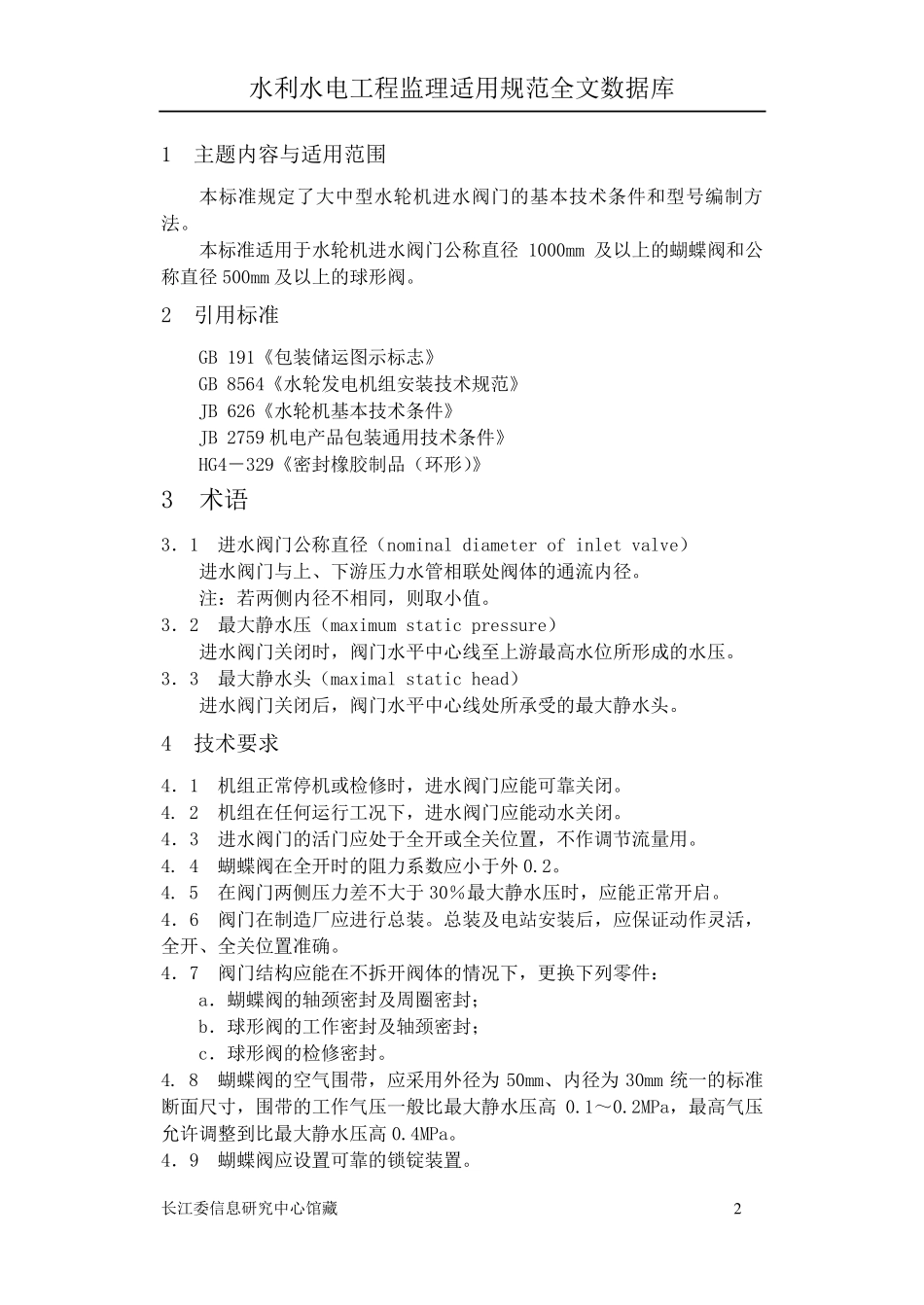

大中型水轮机进水阀门基本技术条件 GB/T14478－93 长江委信息研究中心馆藏 1 大中型水轮机进水阀门基本技术条件 Fundamental technical requirements for large and medium inlet valves of hydraulic turbine GB/T14478--93 目 录 1 主题内容与适用范围 2 引用标准 3 术语 4 技术要求 5 试验 6 安装与运行 7 成套供应范围 8 验收与保证 9 铭牌、包装、运输、保管 附录A 进水阀门型号的编制方法（补充件） 附加说明 水利水电工程监理适用规范全文数据库 长江委信息研究中心馆藏 2 1 主题内容与适用范围 本标准规定了大中型水轮机进水阀门的基本技术条件和型号编制方法。 本标准适用于水轮机进水阀门公称直径1000mm 及以上的蝴蝶阀和公称直径500mm 及以上的球形阀。 2 引用标准 GB 191《包装储运图示标志》 GB 8564《水轮发电机组安装技术规范》 JB 626《水轮机基本技术条件》 JB 2759 机电产品包装通用技术条件》 HG4－329《密封橡胶制品（环形）》 3 术语 3．1 进水阀门公称直径（nominal diameter of inlet valve） 进水阀门与上、下游压力水管相联处阀体的通流内径。 注：若两侧内径不相同，则取小值。 3．2 最大静水压（maximum static pressure） 进水阀门关闭时，阀门水平中心线至上游最高水位所形成的水压。 3．3 最大静水头（maximal static head） 进水阀门关闭后，阀门水平中心线处所承受的最大静水头。 4 技术要求 4．1 机组正常停机或检修时，进水阀门应能可靠关闭。 4. 2 机组在任何运行工况下，进水阀门应能动水关闭。 4．3 进水阀门的活门应处于全开或全关位置，不作调节流量用。 4. 4 蝴蝶阀在全开时的阻 力系 数应小于外 0.2。 4. 5 在阀门两侧压力差 不大于30％ 最大静水压时，应能正常开启 。 4．6 阀门在制造 厂 应进行总 装。总 装及电站 安装后，应保 证 动作灵 活，全开、全关位置准确 。 4．7 阀门结 构 应能在不拆 开阀体的情 况下，更 换 下列 零 件： a．蝴蝶阀的轴 颈 密封及周 圈 密封； b．球形阀的工作密封及轴 颈 密封； c．球形阀的检修密封。 4. 8 蝴蝶阀的空 气 围带 ，应采 用外 径为50mm、内径为30mm 统 一 的标准断 面 尺 寸 ，围带 的工作气 压一 般 比 最大静水压高 0.1～ 0.2MPa，最高气 压允 许 调整 到 比 最大静水压高 0.4MPa。...
