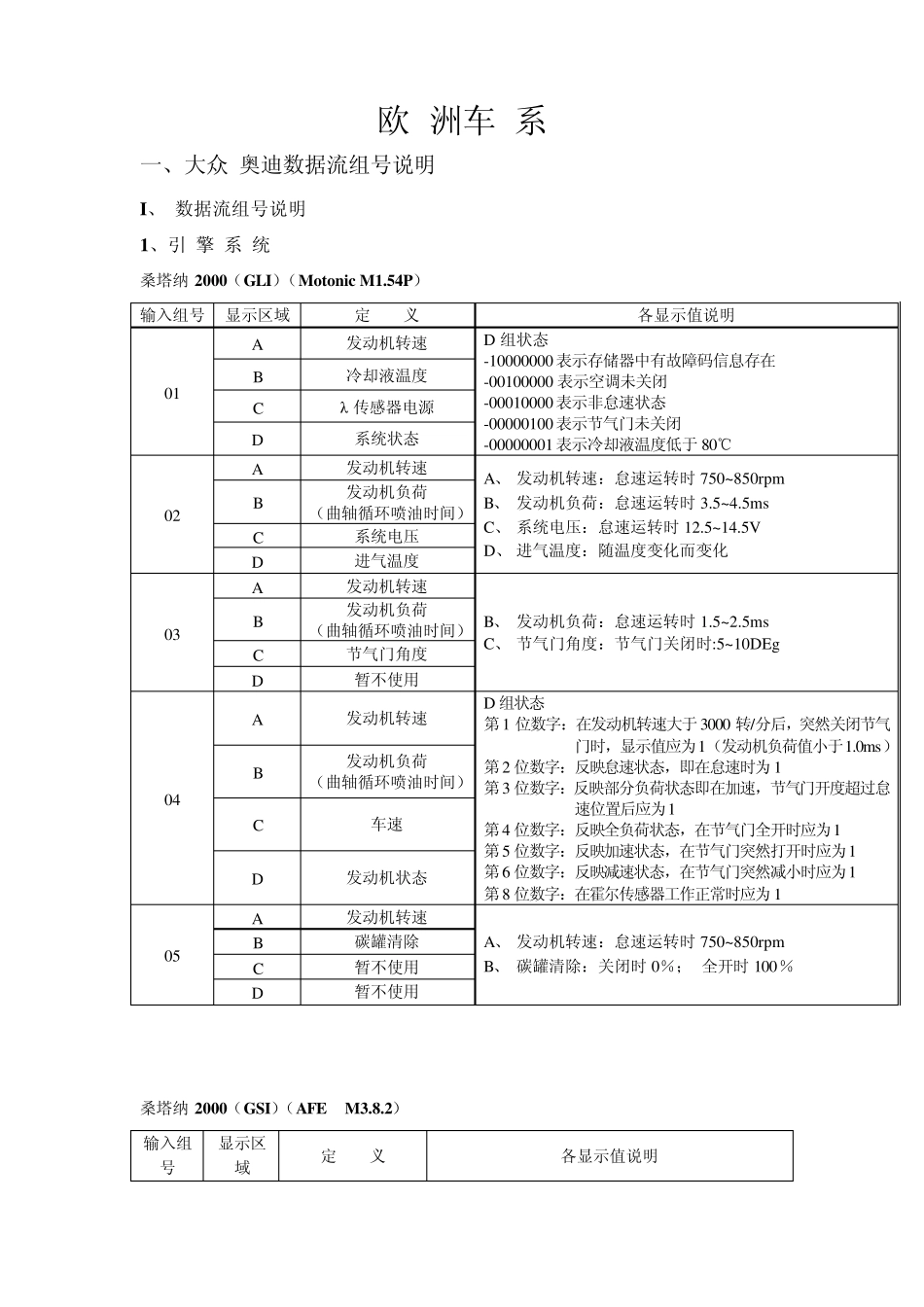

欧 洲车 系 一、大众/奥迪数据流组号说明 I、 数据流组号说明 1、引 擎 系 统 桑塔纳2000（GLI）（Motonic M1.54P） 输入组号 显示区域 定 义 各显示值说明 01 A 发动机转速 D 组状态 -10000000表示存储器中有故障码信息存在 -00100000 表示空调未关闭 -00010000表示非怠速状态 -00000100表示节气门未关闭 -00000001表示冷却液温度低于80℃ B 冷却液温度 C λ 传感器电源 D 系统状态 02 A 发动机转速 A、 发动机转速：怠速运转时 750~ 850rpm B、 发动机负荷：怠速运转时 3.5~ 4.5ms C、 系统电压：怠速运转时 12.5~14.5V D、 进气温度：随温度变化而变化 B 发动机负荷 （曲轴循环喷油时间） C 系统电压 D 进气温度 03 A 发动机转速 B、 发动机负荷：怠速运转时 1.5~ 2.5ms C、 节气门角度：节气门关闭时:5~ 10DEg B 发动机负荷 （曲轴循环喷油时间） C 节气门角度 D 暂不使用 04 A 发动机转速 D 组状态 第1 位数字：在发动机转速大于3000 转/分后，突然关闭节气门时，显示值应为1（发动机负荷值小于1.0ms） 第2 位数字：反映怠速状态，即在怠速时为 1 第3 位数字：反映部分负荷状态即在加速，节气门开度超过怠速位置后应为1 第4 位数字：反映全负荷状态，在节气门全开时应为1 第5 位数字：反映加速状态，在节气门突然打开时应为1 第6 位数字：反映减速状态，在节气门突然减小时应为1 第8 位数字：在霍尔传感器工作正常时应为 1 B 发动机负荷 （曲轴循环喷油时间） C 车速 D 发动机状态 05 A 发动机转速 A、 发动机转速：怠速运转时 750~ 850rpm B、 碳罐清除：关闭时 0％； 全开时 100％ B 碳罐清除 C 暂不使用 D 暂不使用 桑塔纳2000（GSI）（AFE M3.8.2） 输入组号 显示区域 定 义 各显示值说明 00 A 冷却液温度 A、 冷却液温度： 正常值170~ 204（相当于80~105℃） B、 发动机负荷： 正常值20~ 50（相当于1~2.5ms） C、 发动机转速： 正常值70~ 90（相当于700~900RPM） D、 电瓶电压： 正常值146~ 212（相当于10~ 14.5V） E、 节气门角度： 正常值0~ 12（相当于0~5∠°） F、 怠速空气质量控制值： 正常值118~138（相当于-2.5~ +5kg/h） G、 怠速空气质量测量值： 正常值112~144（相当于-4.0~ +4.0kg/h） H、 混合气成分控制值（λ 控制值）： 正常值78~ 178（相当于...
