工程力学第4版(静力学)答案VIP免费

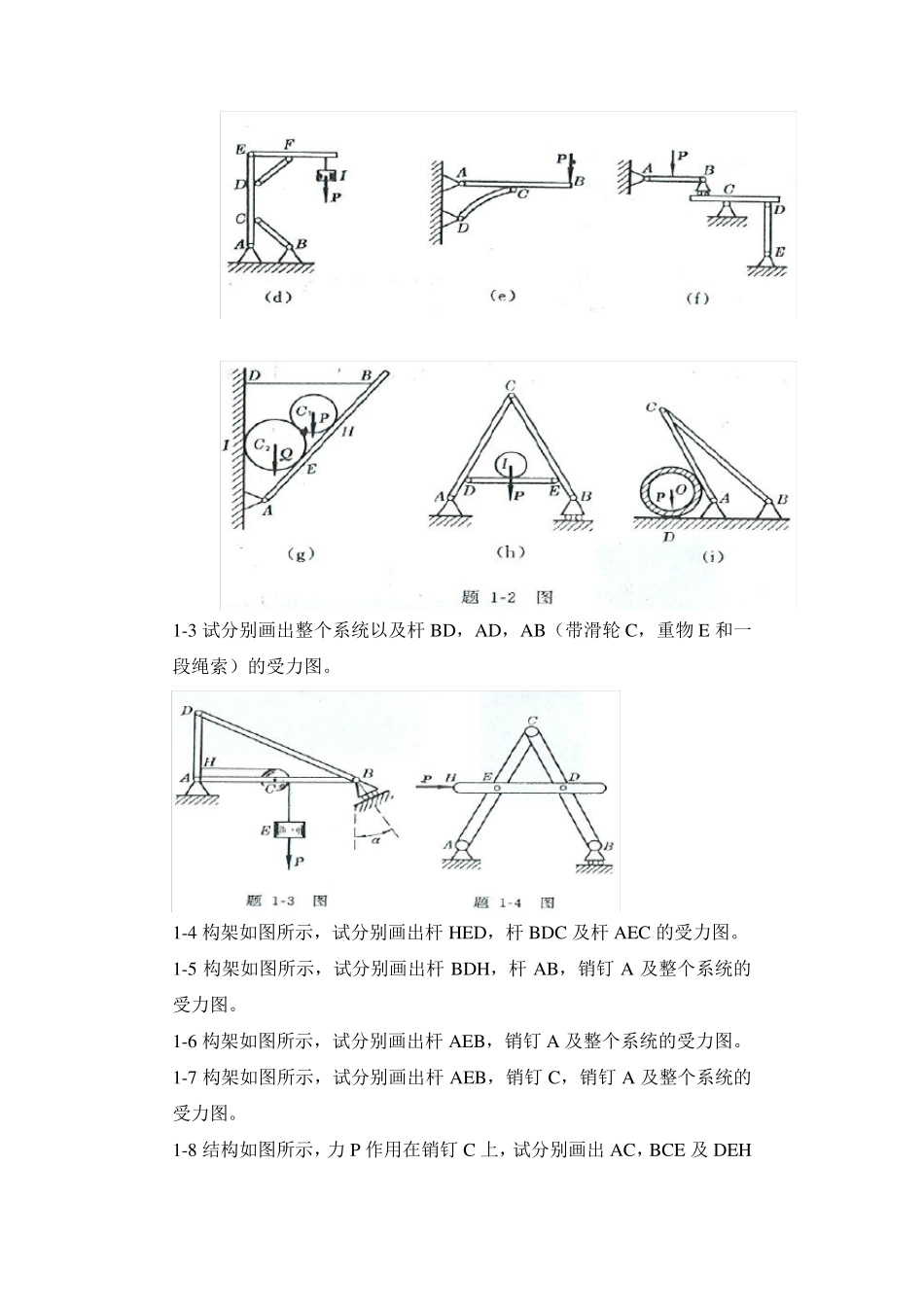

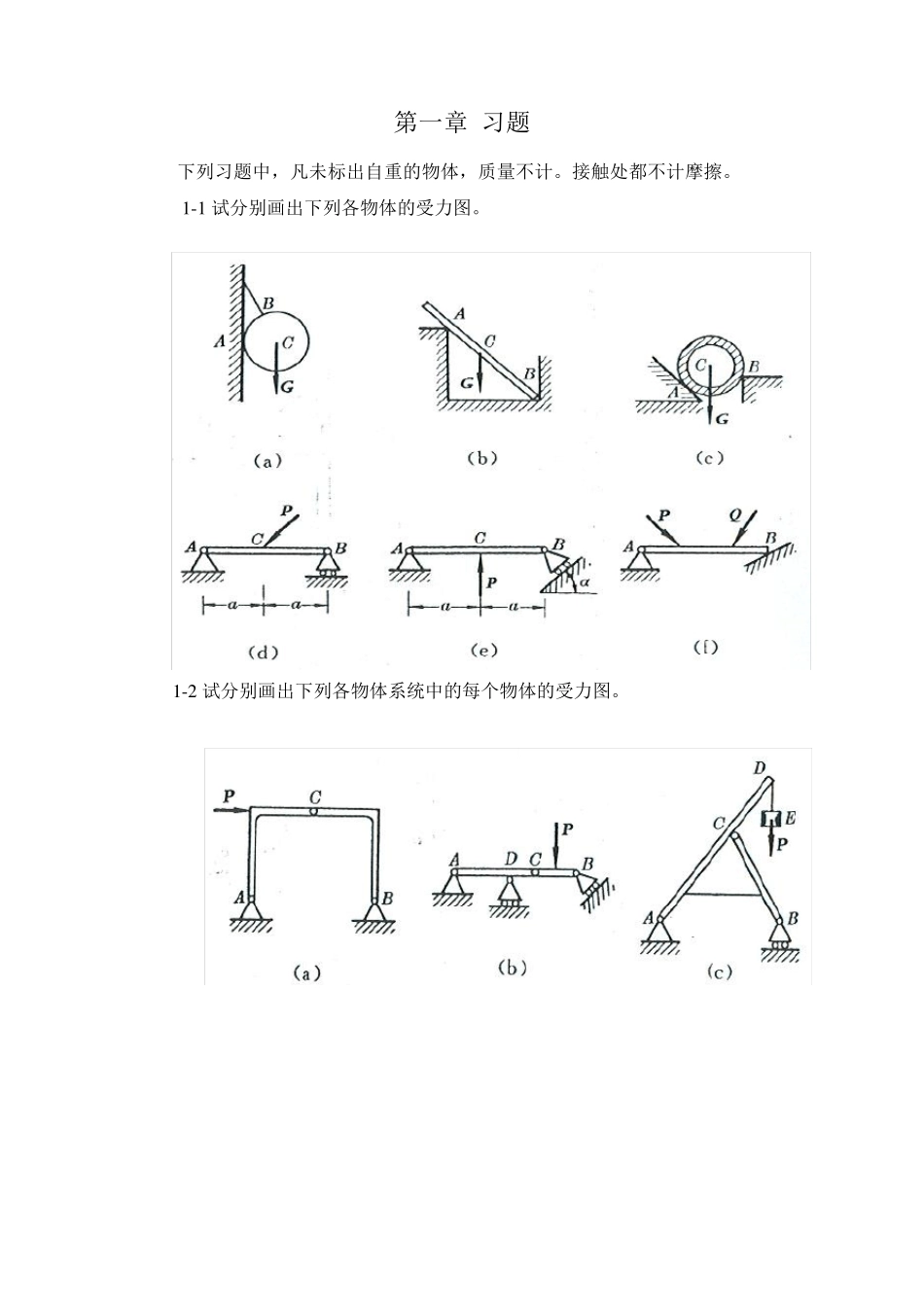

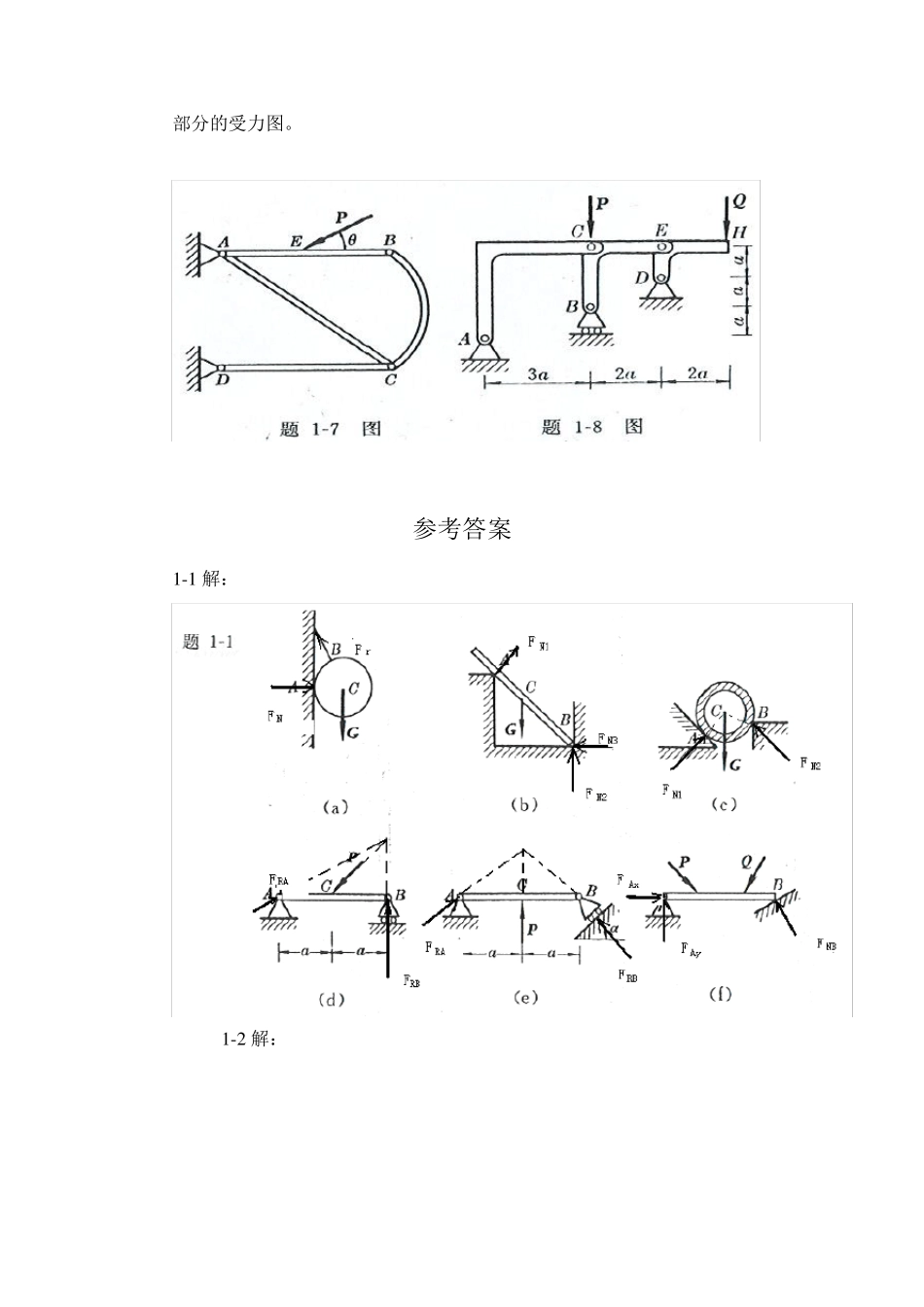

第一章 习题 下列习题中，凡未标出自重的物体，质量不计。接触处都不计摩擦。 1 -1 试分别画出下列各物体的受力图。 1 -2 试分别画出下列各物体系统中的每个物体的受力图。 1-3 试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E 和一段绳索）的受力图。 1-4 构架如图所示，试分别画出杆HED，杆BDC 及杆AEC 的受力图。 1-5 构架如图所示，试分别画出杆BDH，杆AB，销钉 A 及整个系统的受力图。 1-6 构架如图所示，试分别画出杆AEB，销钉 A 及整个系统的受力图。 1-7 构架如图所示，试分别画出杆AEB，销钉 C，销钉 A 及整个系统的受力图。 1-8 结构如图所示，力P作用在销钉 C 上，试分别画出AC，BCE 及DEH 部分的受力图。 参考答案 1 -1 解： 1 -2 解： 1 -3 解： 1 -4 解： 1 -5 解： 1 -6 解： 1 -7 解： 1-8 解： 第二章 习题 参考答案 2-1 解：由解析法，23cos80RXFXPPN 12 sin140RYFYPPN 故： 22161.2RRXRYFFFN 1(,)arccos29 44RYRRFFPF 2-2 解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有 123cos45cos453RXFXPPPKN 13sin 45sin 450RYFYPP 故： 223RRXRYFFFKN方向沿OB。 2-3 解：所有杆件均为二力杆件，受力沿直杆轴线。 （a） 由平衡方程有： 0X sin 300ACABFF 0Y cos300ACFW 联立上二式，解得： 0.577ABFW（拉力） 1.155ACFW（压力） （b） 由平衡方程有： 0X cos700ACABFF 0Y sin 700ABFW 联立上二式，解得： 1.064ABFW（拉力） 0.364ACFW（压力） （c） 由平衡方程有： 0X cos60cos300ACABFF 0Y sin 30sin 600ABACFFW 联立上二式，解得： 0.5ABFW(拉力) 0.866ACFW（压力） （d） 由平衡方程有： 0X sin 30sin 300ABACFF 0Y cos30cos300ABACFFW 联立上二式，解得： 0.577ABFW(拉力) 0.577ACFW(拉力) 2-4 解：（a）受力分析如图所示： 由0x 224cos45042RAFP 15.8RAFKN 由0Y  222sin 45042RARBFFP 7.1RBFKN (b)解：受力分析如图所示：由 0x3cos45cos45010RARBFFP 0Y 1sin 45sin 45010RARBFFP 联立上二式，得： 22.410RARBFKNFKN 2-5 解：几何法：系统...
