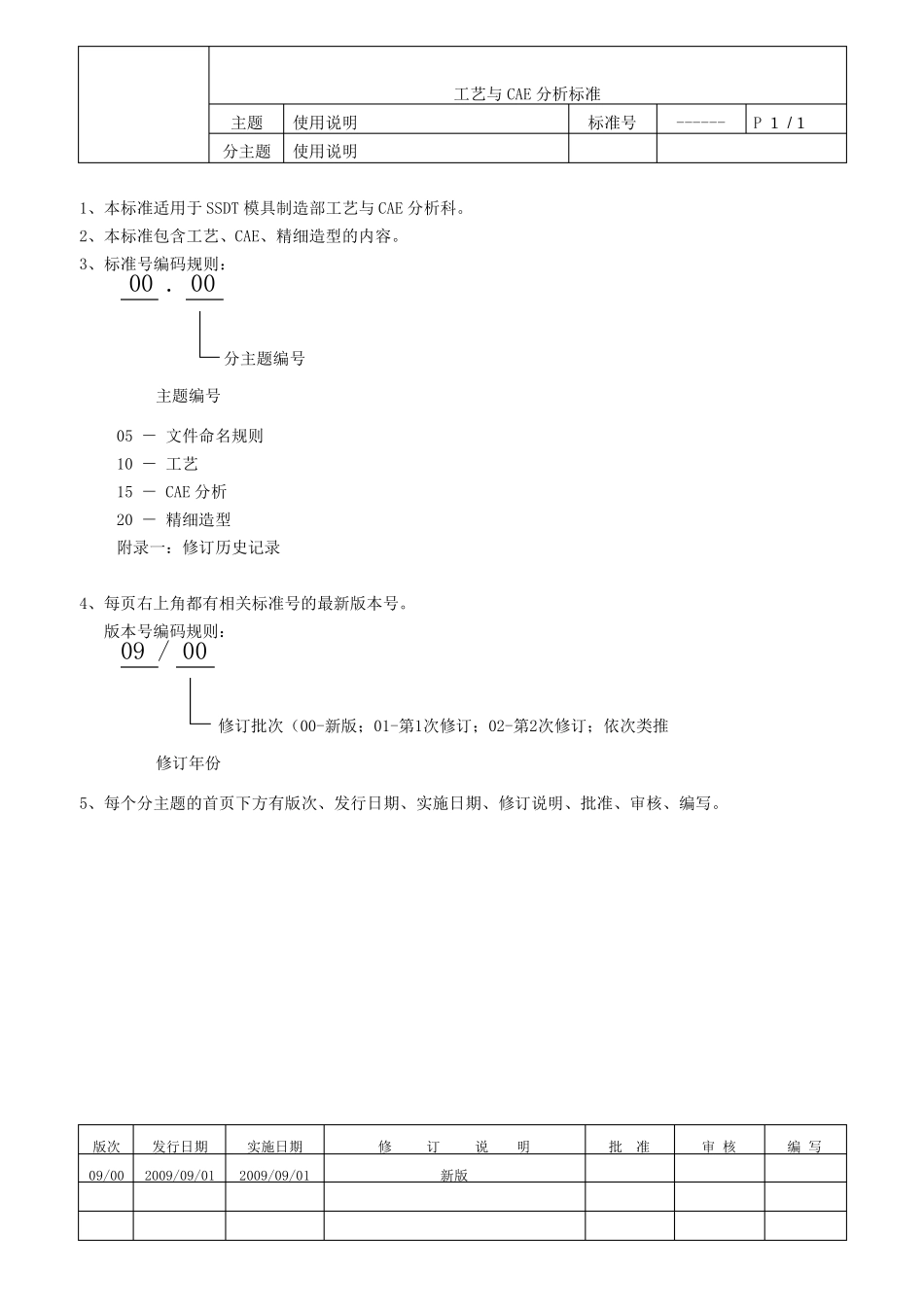

工艺与CAE 分析标准 主题 使用说明 标准号 ------ P 1 / 1 分主题 使用说明 版次 发行日期 实施日期 修 订 说 明 批 准 审 核 编 写 09/00 2009/09/01 2009/09/01 新版 1、本标准适用于 SSDT 模具制造部工艺与CAE 分析科。 2、本标准包含工艺、CAE、精细造型的内容。 3、标准号编码规则： 00 . 00 05 － 文件命名规则 10 － 工艺 15 － CAE 分析 20 － 精细造型 附录一：修订历史记录 4、每页右上角都有相关标准号的最新版本号。 版本号编码规则： 09 / 00 5、每个分主题的首页下方有版次、发行日期、实施日期、修订说明、批准、审核、编写。 分主题编号 主题编号 修订批次（00-新版；01-第1次修订；02-第2次修订；依次类推 修订年份 工艺与 CAE 分析标准 主题 目录 标准号 ------ P 1 / 2 分主题 目录 版次 发行日期 实施日期 修 订 说 明 批 准 审 核 编 写 09/00 2009/09/01 2009/09/01 新版 目 录 05 文件命名规则 05.05 工艺文件命名 05.10 CAE 文件命名 05.15 精细造型文件命名 05.20 激光切割文件命名 05.25 检具用产品文件命名 10 工艺 10.05 工艺图的图层 10.10 切边冲孔标识 10.15 刺破刀标识 10.20 工艺图的图面 10.25 工序名称和工序线型 10.30 落料模工艺 10.35 拉延模工艺 10.40 切边冲孔模工艺 10.45 压弯翻边整形模工艺 10.50 包边模工艺 15 CAE 分析 15.05 CAE 分析参数设置 15.10 CAE 分析结果评价 20 精细造型 20.05 激光切割数据制作 20.10 精细造型数据制作 20.15 精细造型文件的图层 20.20 拉延筋的形状及尺寸 20.25 圆角避让 工艺与 CAE 分析标准 主题 目录 标准号 ------ P 2 / 2 分主题 目录 版次 发行日期 实施日期 修 订 说 明 批 准 审 核 编 写 09/00 2009/09/01 2009/09/01 新版 20.30 拉延模精细造型 20.35 切边冲孔模精细造型 20.40 压弯翻边整形模精细造型 20.45 包边模精细造型 20.50 拼焊板模具 20.55 强压 工艺与CAE 分析标准 主题 文件命名规则 标准号 05.05 P 1 / 1 分主题 工艺文件命名 版次 发行日期 实施日期 修 订 说 明 批 准 审 核 编 写 09/00 2009/09/01 2009/09/01 新版 １．本标准是关于工艺文件命名的规定 830201_EC01_PC01.prt 下划线 工艺版本号 下划...
