常用CAD命令及CAD快捷键大全VIP免费

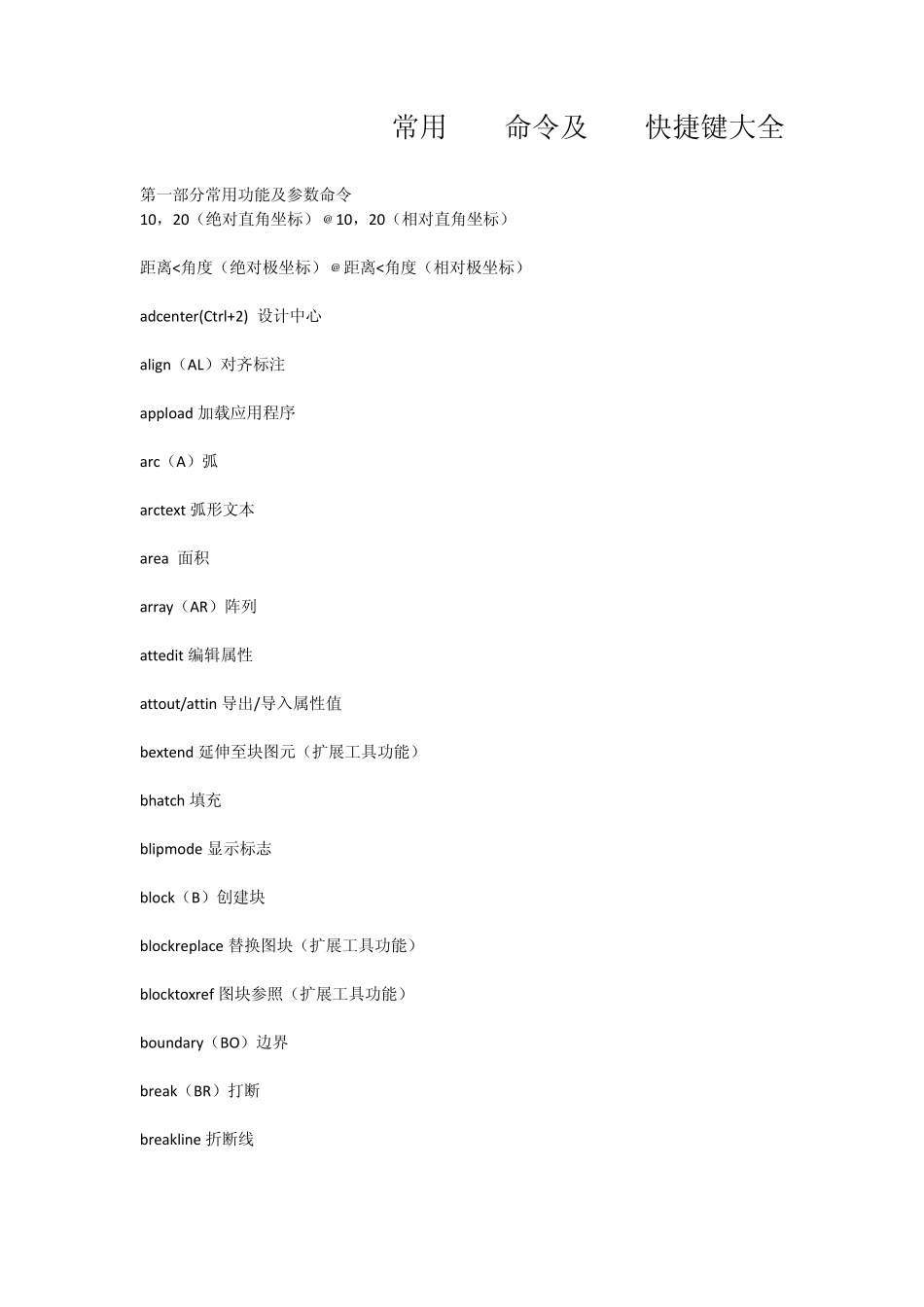

常用CAD命令及CAD快捷键大全_第1页
1/11

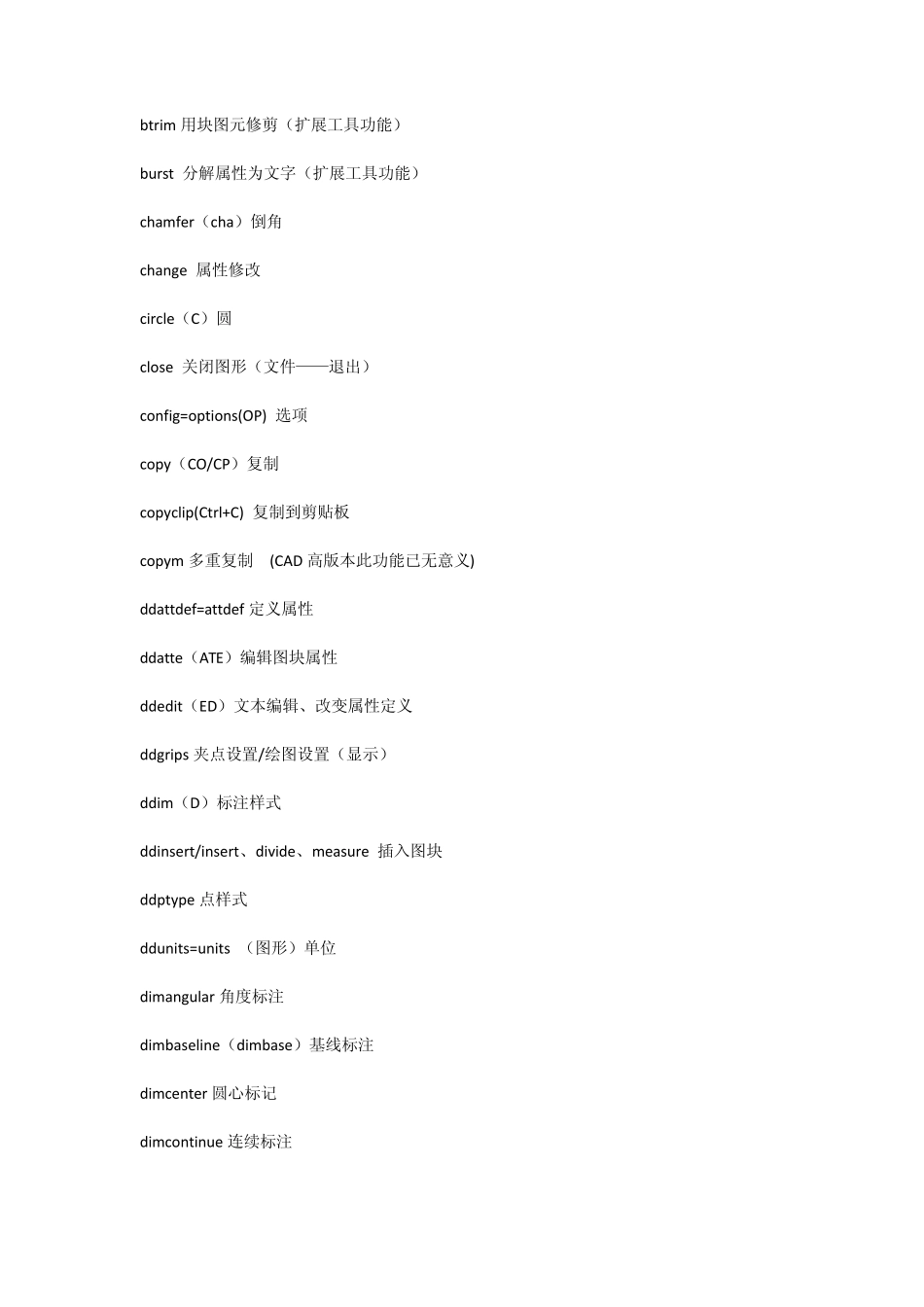

常用CAD命令及CAD快捷键大全_第2页
2/11

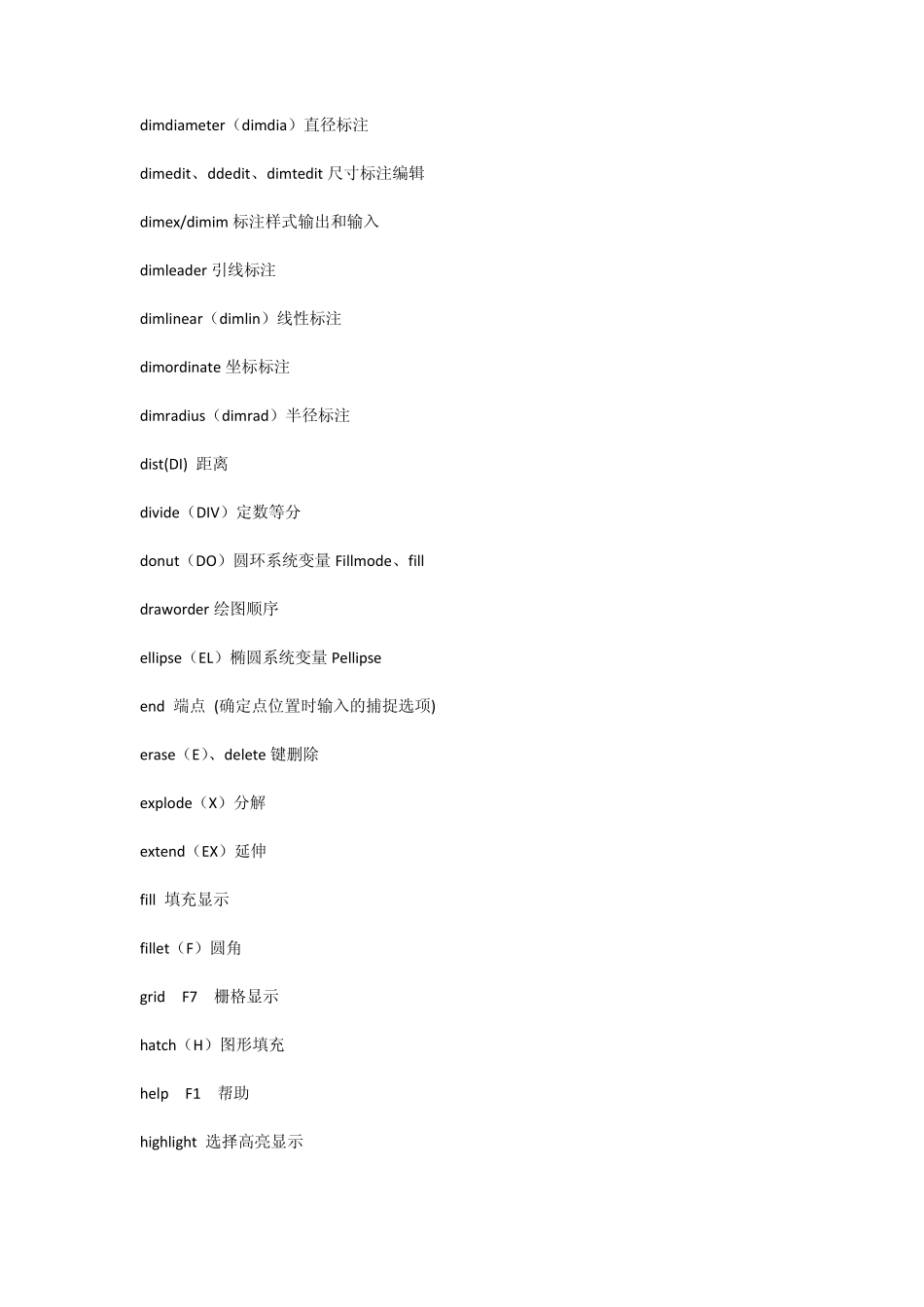

常用CAD命令及CAD快捷键大全_第3页
3/11
常用CAD命令及CAD快捷键大全 第一部分常用功能及参数命令 10,20(绝对直角坐标)﹫10,20(相对直角坐标) 距离<角度(绝对极坐标)﹫距离<角度(相对极坐标) adcenter(Ctrl+2) 设计中心 align(AL)对齐标注 appload 加载应用程序 arc(A)弧 arctext 弧形文本 area 面积 array(AR)阵列 attedit 编辑属性 attout/attin 导出/导入属性值 bextend 延伸至块图元(扩展工具功能) bhatch 填充 blipmode 显示标志 block(B)创建块 blockreplace 替换图块(扩展工具功能) blocktoxref 图块参照(扩展工具功能) boundary(BO)边界 break(BR)打断 breakline 折断线 btrim 用块图元修剪(扩展工具功能) burst 分解属性为文字(扩展工具功能) chamfer(cha)倒角 change 属性修改 circle(C)圆 close 关闭图形(文件——退出) config=options(OP) 选项 copy(CO/CP)复制 copyclip(Ctrl+C) 复制到剪贴板 copym 多重复制 (CAD 高版本此功能已无意义) ddattdef=attdef 定义属性 ddatte(ATE)编辑图块属性 ddedit(ED)文本编辑、改变属性定义 ddgrips 夹点设置/绘图设置(显示) ddim(D)标注样式 ddinsert/insert、divide、measure 插入图块 ddptype 点样式 ddunits=units (图形)单位 dimangular 角度标注 dimbaseline(dimbase)基线标注 dimcenter 圆心标记 dimcontinue 连续标注 dimdiameter(dimdia)直径标注 dimedit、ddedit、dimtedit 尺寸标注编辑 dimex/dimim 标注样式输出和输入 dimleader 引线标注 dimlinear(dimlin)线性标注 dimordinate 坐标标注 dimradius(dimrad)半径标注 dist(DI) 距离 divide(DIV)定数等分 donut(DO)圆环系统变量 Fillmode、fill draworder 绘图顺序 ellipse(EL)椭圆系统变量 Pellipse end 端点 (确定点位置时输入的捕捉选项) erase(E)、delete 键删除 explode(X)分解 extend(EX)延伸 fill 填充显示 fillet(F)圆角 grid F7 栅格显示 hatch(H)图形填充 help F1 帮助 highlight 选择高亮显示 image 图像管理器 imageadjust 图像调整 imageattach 插入光栅图像 imagequality 图像质量 insertobj 创建新的嵌入对象 join 连接 layer(LA) 图层 lengthen(LEN)编辑长度/修改长度/拉长 limits 图形界限 line(L)线 linetype 线型管理器 list 查图...
