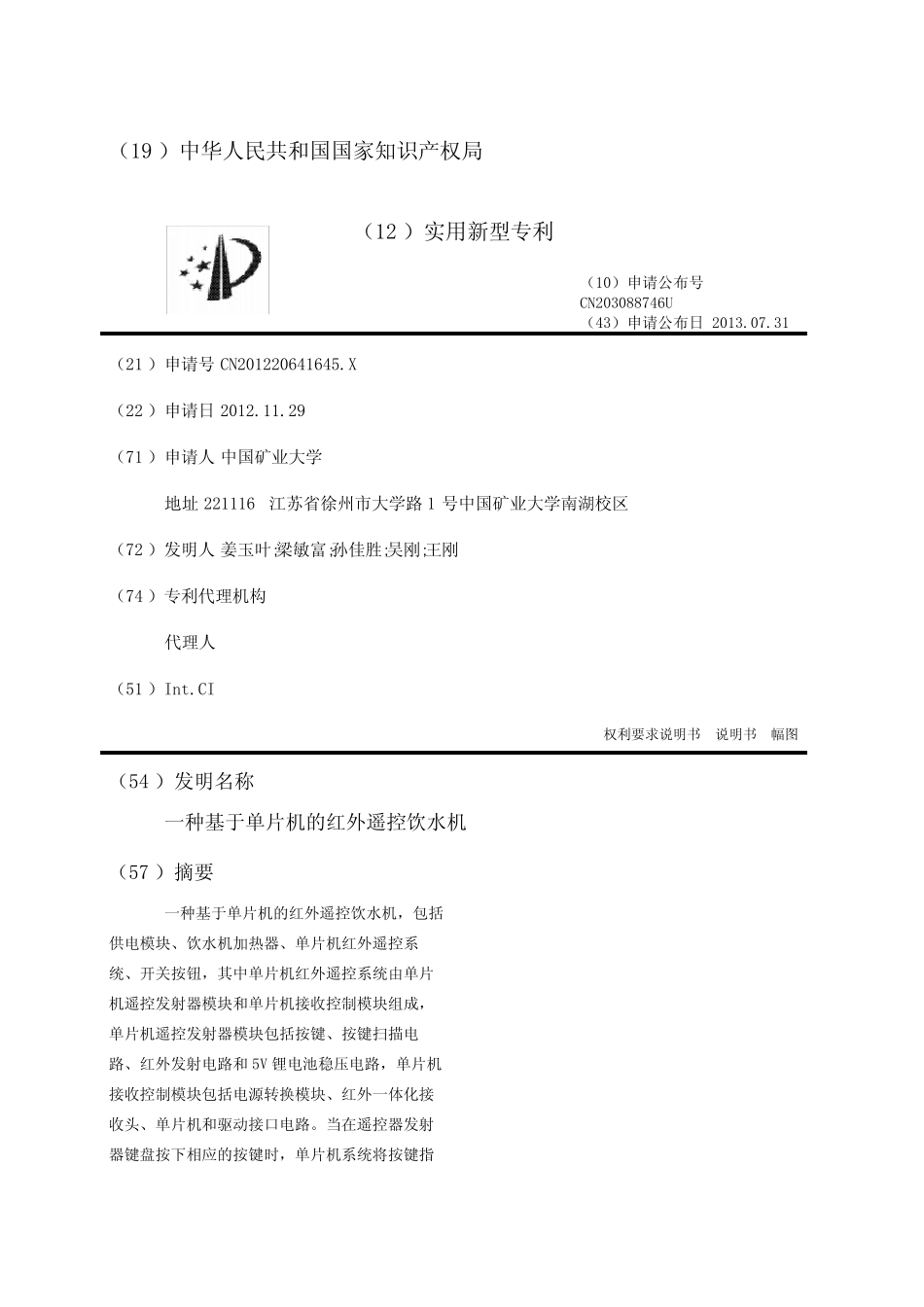

（ 19 ） 中 华 人 民 共 和 国 国 家 知 识 产 权 局 （ 12 ） 实 用 新 型 专 利 （ 10） 申 请 公 布 号 CN203088746U （ 43） 申 请 公 布 日 2013.07.31 （ 21 ） 申 请 号 CN201220641645.X （ 22 ） 申 请 日 2012.11.29 （ 71 ） 申 请 人 中 国 矿 业 大 学 地 址 221116 江 苏 省 徐 州 市 大 学 路 1 号 中 国 矿 业 大 学 南 湖 校 区 （ 72 ） 发 明 人 姜 玉 叶 ;梁 敏 富 ;孙 佳 胜 ;吴 刚 ;王 刚 （ 74 ） 专 利 代 理 机 构 代 理 人 （ 51 ） Int.CI 权 利 要 求 说 明 书 说 明 书 幅 图 （ 54 ） 发 明 名 称 一 种 基 于 单 片 机 的 红 外 遥 控 饮 水 机 （ 57 ） 摘 要 一 种 基 于 单 片 机 的 红 外 遥 控 饮 水 机 ， 包 括供 电 模 块 、 饮 水 机 加 热 器 、 单 片 机 红 外 遥 控 系统 、 开 关 按 钮 ， 其 中 单 片 机 红 外 遥 控 系 统 由 单 片机 遥 控 发 射 器 模 块 和 单 片 机 接 收 控 制 模 块 组 成 ，单 片 机 遥 控 发 射 器 模 块 包 括 按 键 、 按 键 扫 描 电路 、 红 外 发 射 电 路 和 5V 锂 电 池 稳 压 电 路 ， 单 片 机接 收 控 制 模 块 包 括 电 源 转 换 模 块 、 红 外 一 体 化 接收 头 、 单 片 机 和 驱 动 接 口 电 路 。 当 在 遥 控 器 发 射器 键 盘按 下相应的 按 键 时， 单 片 机 系 统 将按 键 指 令 识 别 为 二 进 制 信 号 编 码 ， 产 生 遥 控 编 码 脉 冲 ，驱 动 红 外 发 射 管 输 出 红 外 遥 控 信 号 ； 红 外 一 体 化接 收 头 接 收 信 号 ， 得 到 遥 控 编 码 脉 冲 传 给 单 片机 ， 单 片 机 驱 动 固 态 继 电 器 ， 进 而 实 现 饮 水 机 开关 的 通 断 。 其 优 点 是 ： 设 计 简 单 ， 操 作 方 便 ， 成本 低 廉 ， 功 能 可 扩 展 。 法 律 状 态 法 律 状 态 公 告 日 法 律 状 态 信 息 法 律 状 态 2013-07-31 授 权 授 权 2015-01-14 专 利 权 的 终 止 专 利 权 的 终 止 权 利 要 求 说 明 书 一 种 基 于 单 片 机 的 红 外 遥 控 饮 水 机 的 权 利 要 求 说 明 书 内 容 是 ....请 下 载 后 查 看 说 明 书 一 种 基 于 单 片 机 的 红 外 遥 控 饮 水 机 的 说 明 书 内 容 是 ....请 下 载 后 查 看
