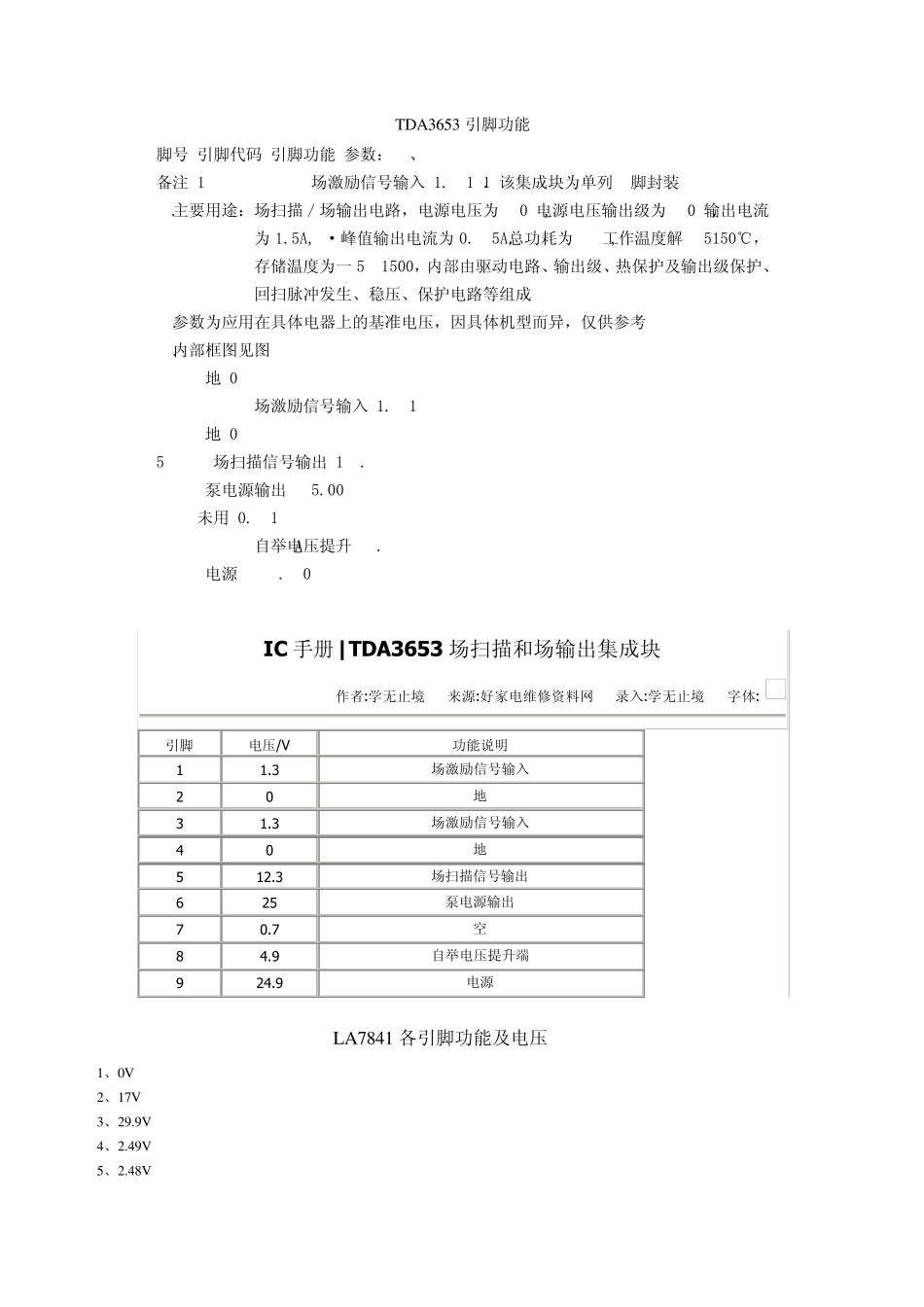

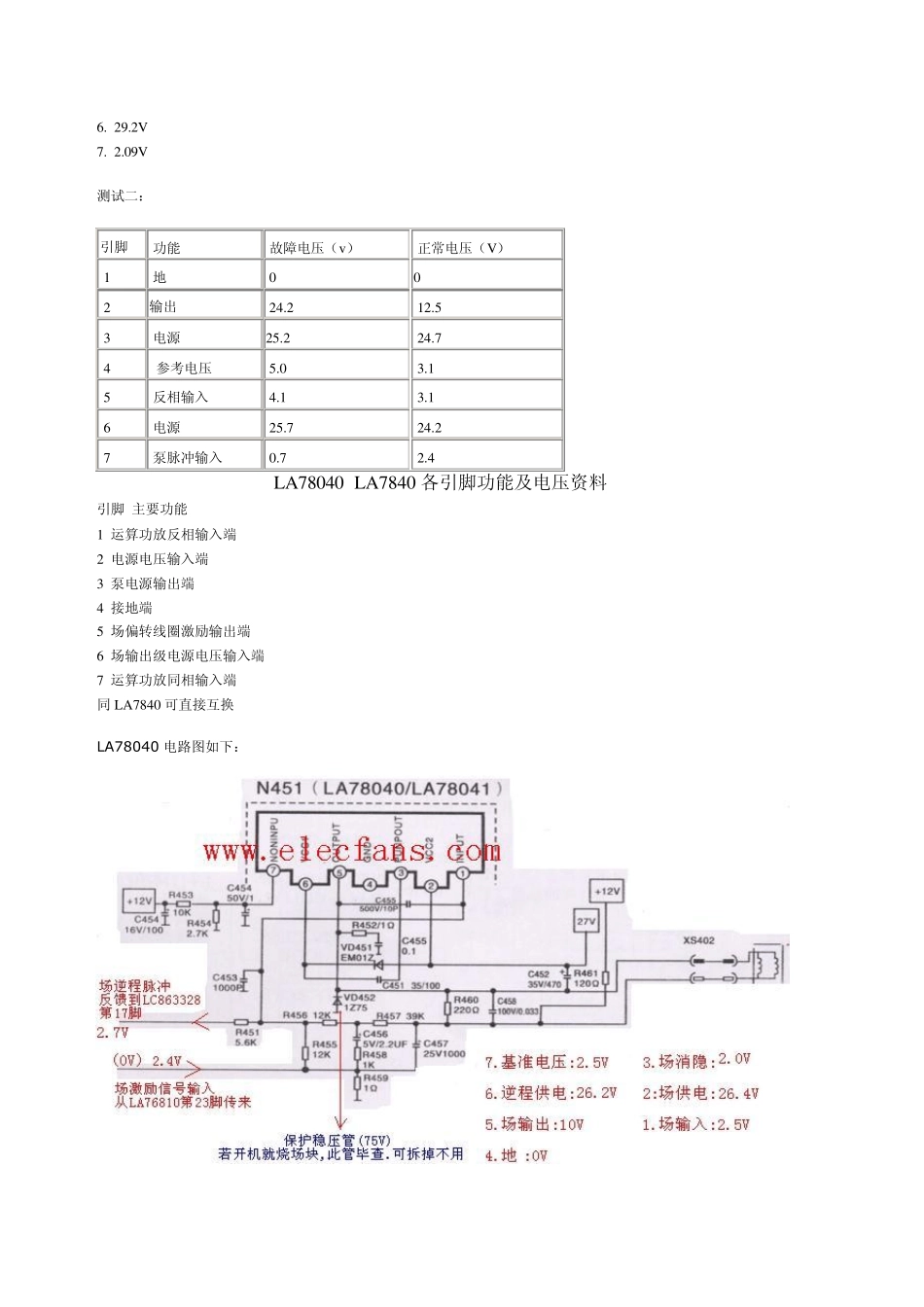

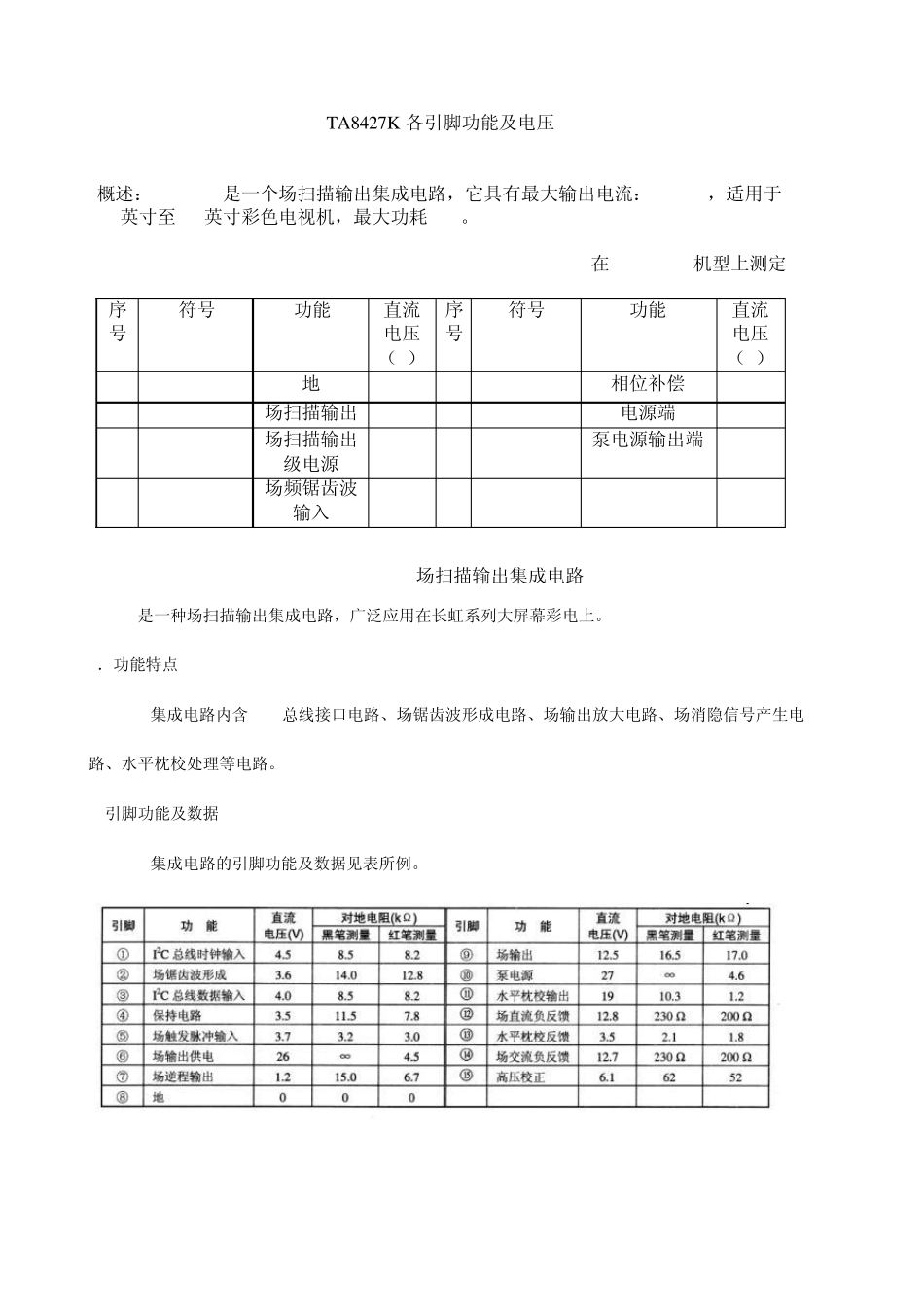

TDA3653 引脚功能 脚号 引脚代码 引脚功能 参数:v 、 备注 1 V DRIVER IN 场激励信号输入 1.31 1.该集成块为单列9脚封装 2.主要用途:场扫描/场输出电路,电源电压为40V,电源电压输出级为60V,输出电流为1.5A, ·峰值输出电流为0.75A,总功耗为7W,工作温度解 25-150℃,存储温度为一 5-1500C,内部由驱动电路、输出级、热保护及输出级保护、回扫脉冲发生、稳压、保护电路等组成 3.参数为应用在具体电器上的基准电压,因具体机型而异,仅供参考 4.内部框图见图 382 2 GND 地 0 3 DRIVER IN 场激励信号输入 1.31 4 GND 地 0 5 OUT 场扫描信号输出 12.29 6 Vcc 泵电源输出 25.00 7 NC 未用 0.71 8 BOOTSTRAP 自举电压提升 4.89 9 Vcc 电源 24.90 IC 手册|TDA3653 场扫描和场输出集成块 作者:学无止境 来源:好家电维修资料网 录入:学无止境 字体: 引脚 电压/V 功能说明 1 1.3 场激励信号输入 2 0 地 3 1.3 场激励信号输入 4 0 地 5 12.3 场扫描信号输出 6 25 泵电源输出 7 0.7 空 8 4.9 自举电压提升端 9 24.9 电源 LA7841 各引脚功能及电压 1、0V 2、17V 3、29.9V 4、2.49V 5、2.48V 6. 29.2V 7. 2.09V 测试二: 引脚 功能 故障电压(v) 正常电压(V) 1 地 0 0 2 输出 24.2 12.5 3 电源 25.2 24.7 4 参考电压 5.0 3.1 5 反相输入 4.1 3.1 6 电源 25.7 24.2 7 泵脉冲输入 0.7 2.4 LA78040 LA7840 各引脚功能及电压资料 引脚 主要功能 1 运算功放反相输入端 2 电源电压输入端 3 泵电源输出端 4 接地端 5 场偏转线圈激励输出端 6 场输出级电源电压输入端 7 运算功放同相输入端 同LA7840 可直接互换 LA78040 电路图如下: TA8427K 各引脚功能及电压 概述:TA8427K是一个场扫描输出集成电路,它具有最大输出电流:2.2App,适用于25英寸至34英寸彩色电视机,最大功耗15W。 在TCL 2501机型上测定 序号 符号 功能 直流电压(V) 序号 符号 功能 直流电压(V) 1 GND 地 0 5 Phase.C 相位补偿 0.6 2 V.OUT 场扫描输出 14.8 6 Vcc 电源端 27.0 3 V.OUT supply 场扫描输出级电源 27.8 7 Pump-up out 泵电源输出端 1.9 4 Input 场频锯齿波输入 1.0 STV9306-场扫描输出集成电路 STV9306是一种场扫描输出集成电路,广泛应用在长虹系列大屏幕彩电...
