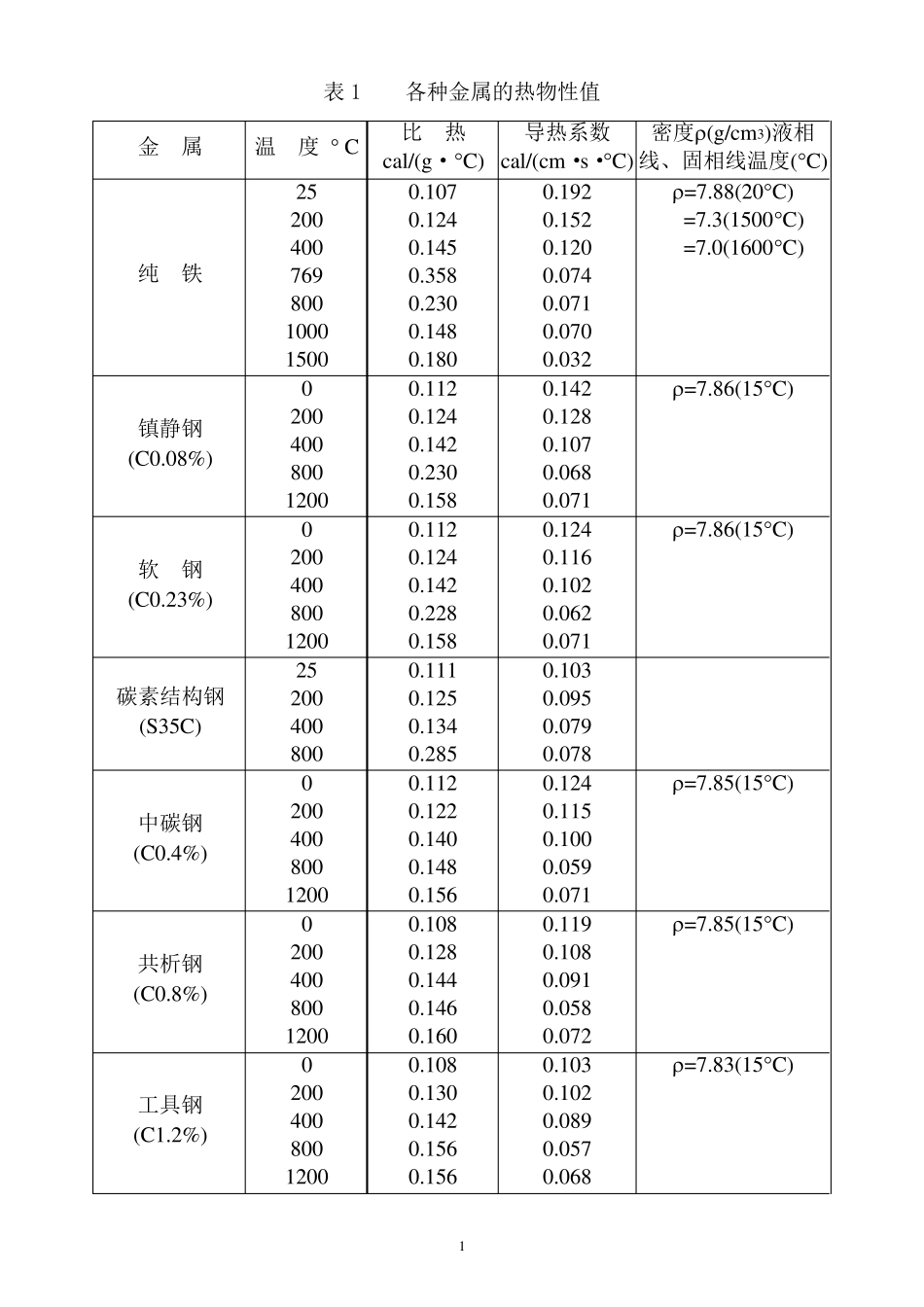

1 表1 各种金属的热物性值 金 属 温 度 C 比 热 cal/(g·C) 导热系数cal/(cm·s·C) 密度 (g/cm3)液相线、固相线温度(C) 纯 铁 25 200 400 769 800 1000 1500 0.107 0.124 0.145 0.358 0.230 0.148 0.180 0.192 0.152 0.120 0.074 0.071 0.070 0.032 =7.88(20C) =7.3(1500C) =7.0(1600C) 镇静钢 (C0.08%) 0 200 400 800 1200 0.112 0.124 0.142 0.230 0.158 0.142 0.128 0.107 0.068 0.071 =7.86(15C) 软 钢 (C0.23%) 0 200 400 800 1200 0.112 0.124 0.142 0.228 0.158 0.124 0.116 0.102 0.062 0.071 =7.86(15C) 碳素结构钢(S35C) 25 200 400 800 0.111 0.125 0.134 0.285 0.103 0.095 0.079 0.078 中碳钢 (C0.4%) 0 200 400 800 1200 0.112 0.122 0.140 0.148 0.156 0.124 0.115 0.100 0.059 0.071 =7.85(15C) 共析钢 (C0.8%) 0 200 400 800 1200 0.108 0.128 0.144 0.146 0.160 0.119 0.108 0.091 0.058 0.072 =7.85(15C) 工具钢 (C1.2%) 0 200 400 800 1200 0.108 0.130 0.142 0.156 0.156 0.103 0.102 0.089 0.057 0.068 =7.83(15C) 2 续表1 各种金属的热物性值 金 属 温 度 C 比 热cal/(g·C) 导热系数cal/(cm·s·C) 密度 (g/cm3)液相线、固相线温度(C) Si2%钢 0 200 400 800 1200 0.120 0.126 0.144 0.326 0.160 0.060 0.072 0.074 0.060 0.070 =7.73(15C) Ts=1488 TL=1497 Cr1%钢 20 200 400 800 1200 0.114 0.124 0.142 0.206 0.146 0.106 0.092 0.062 0.072 =7.84(15C) TS=1420 TL=1520 不锈钢 (AISI 420) 20 200 400 800 1200 0.114 0.119 0.146 0.214 0.136 0.053 0.055 0.058 0.064 0.069 =7.7(15C) 13.1Cr,0.5Ni TS=1399 TL=1454 不锈钢 (AISI 304) 0 200 400 800 1200 0.118 0.128 0.136 0.154 0.160 0.035 0.043 0.050 0.063 0.076 18~ 20Cr,8~ 12Ni TS=1399 TL=1454 过共晶 灰口铸铁 20 200 400 800 900 (0.128) (0.134) (0.140) (0.168) (0.173) 0.154 0.124 0.094 0.071 0.053 =7.0(15C) 比热相对于 普通铸铁 共晶灰口铸铁 20 200 400 80...
