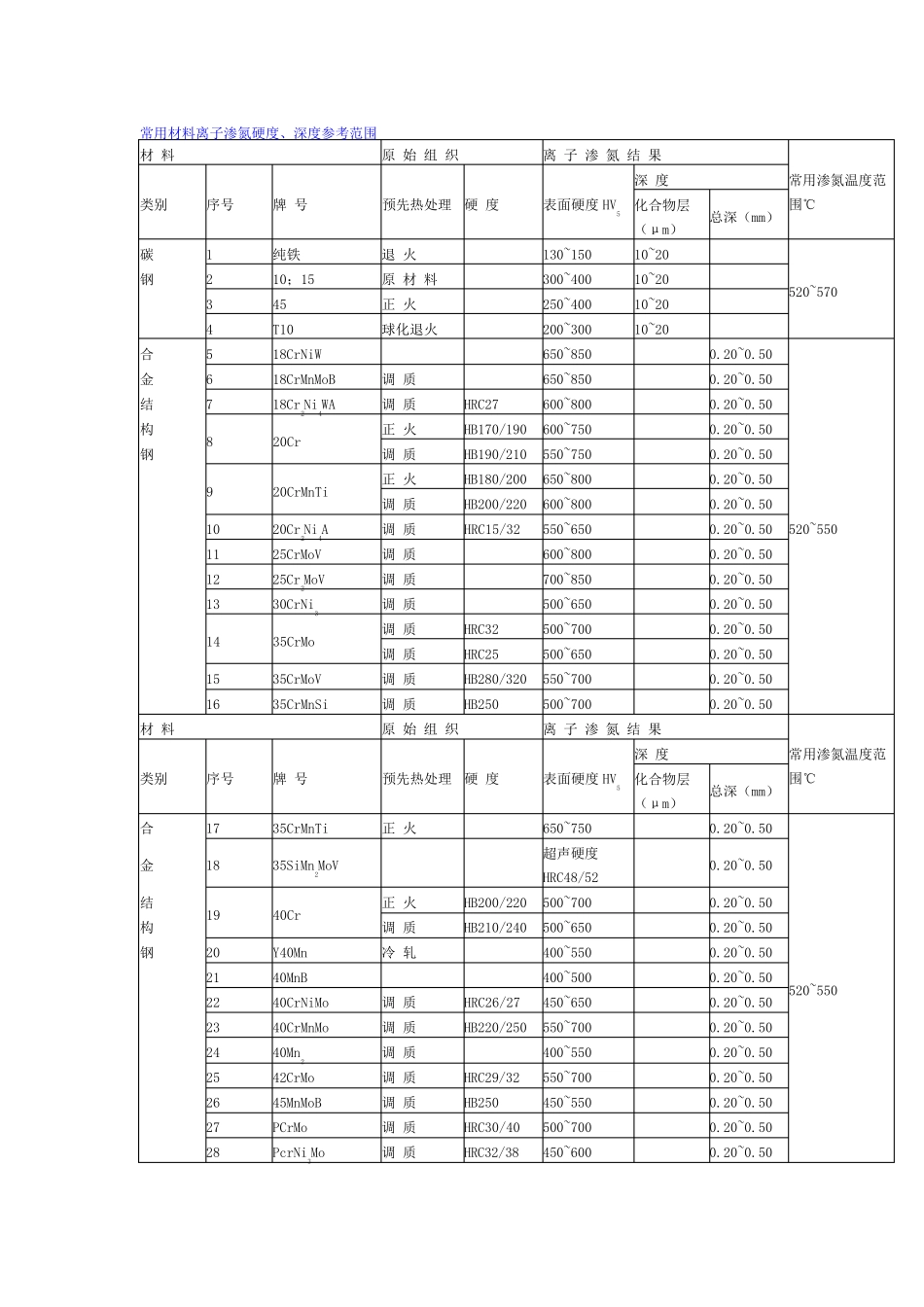

常用材料离子渗氮硬度、深度参考范围 材 料 原 始 组 织 离 子 渗 氮 结 果 常用渗氮温度范围℃ 类别 序号 牌 号 预先热处理 硬 度 表面硬度HV5 深 度 化合物层（μm） 总深（mm） 碳 1 纯铁 退 火 130~150 10~20 520~570 钢 2 10；15 原 材 料 300~400 10~20 3 45 正 火 250~400 10~20 4 T10 球化退火 200~300 10~20 合 5 18CrNiW 650~850 0.20~0.50 520~550 金 6 18CrMnMoB 调 质 650~850 0.20~0.50 结 7 18Cr2Ni4WA 调 质 HRC27 600~800 0.20~0.50 构 8 20Cr 正 火 HB170/190 600~750 0.20~0.50 钢 调 质 HB190/210 550~750 0.20~0.50 9 20CrMnTi 正 火 HB180/200 650~800 0.20~0.50 调 质 HB200/220 600~800 0.20~0.50 10 20Cr2Ni4A 调 质 HRC15/32 550~650 0.20~0.50 11 25CrMoV 调 质 600~800 0.20~0.50 12 25Cr2MoV 调 质 700~850 0.20~0.50 13 30CrNi3 调 质 500~650 0.20~0.50 14 35CrMo 调 质 HRC32 500~700 0.20~0.50 调 质 HRC25 500~650 0.20~0.50 15 35CrMoV 调 质 HB280/320 550~700 0.20~0.50 16 35CrMnSi 调 质 HB250 500~700 0.20~0.50 材 料 原 始 组 织 离 子 渗 氮 结 果 常用渗氮温度范围℃ 类别 序号 牌 号 预先热处理 硬 度 表面硬度HV5 深 度 化合物层（μm） 总深（mm） 合 17 35CrMnTi 正 火 650~750 0.20~0.50 520~550 金 18 35SiMn2MoV 超声硬度HRC48/52 0.20~0.50 结 19 40Cr 正 火 HB200/220 500~700 0.20~0.50 构 调 质 HB210/240 500~650 0.20~0.50 钢 20 Y40Mn 冷 轧 400~550 0.20~0.50 21 40MnB 400~500 0.20~0.50 22 40CrNiMo 调 质 HRC26/27 450~650 0.20~0.50 23 40CrMnMo 调 质 HB220/250 550~700 0.20~0.50 24 40Mn2 调 质 400~550 0.20~0.50 25 42CrMo 调 质 HRC29/32 550~700 0.20~0.50 26 45MnMoB 调 质 HB250 450~550 0.20~0.50 27 PCrMo 调 质 HRC30/40 500~700 0.20~0.50 28 PcrNi3Mo 调 质 HRC32/38 450~600 0.20~0.50 渗 29 25Cr2MoAl 调 质 HV260 850~1100 0.30~0.60 ① 二段：520/530+560/580 氮 30 30CrMoAl 正 火 HB207/217 850~1050 0.30~0.60 ② 520~550 钢 调 质 HB217/223 800~900...
