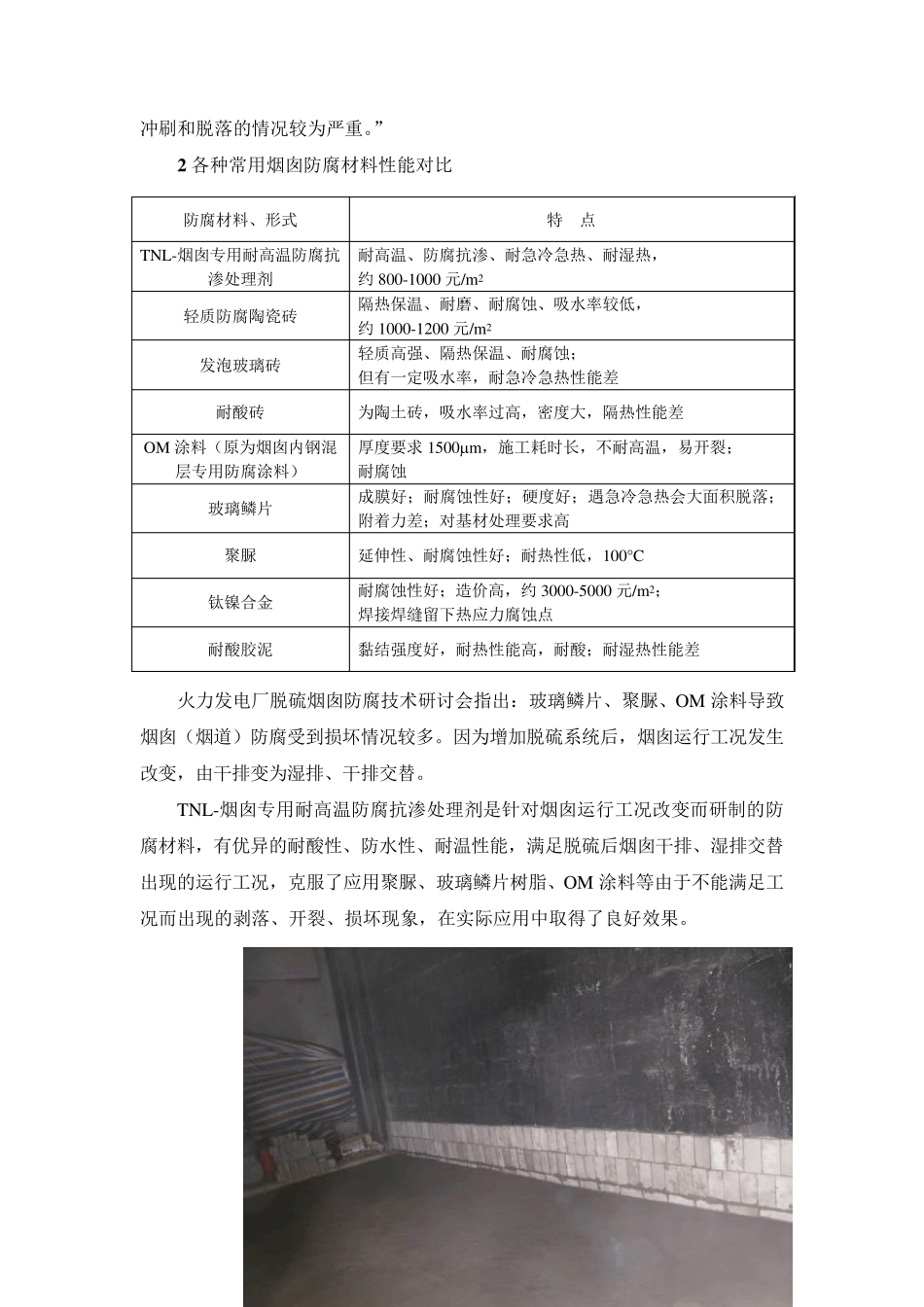

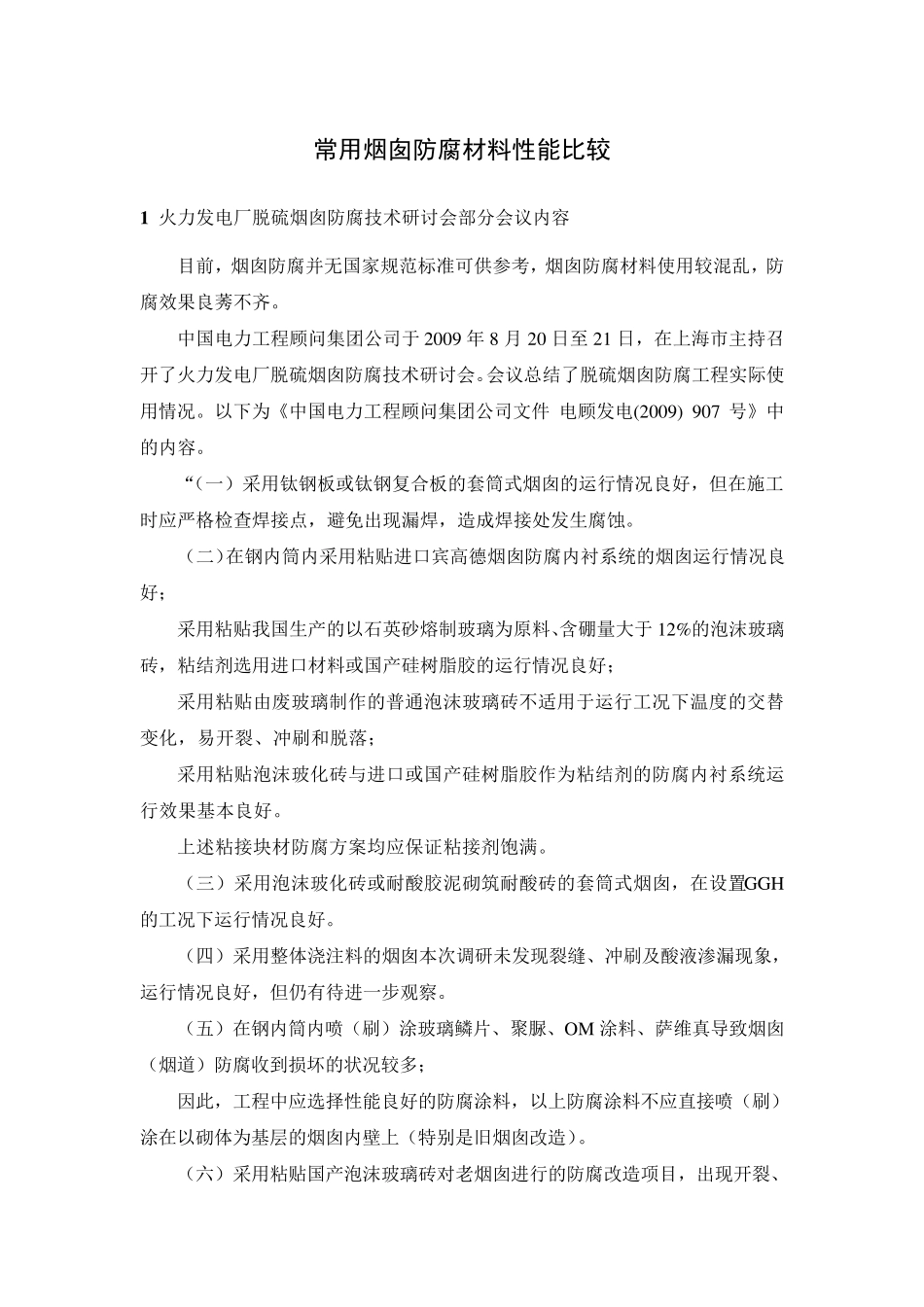

常用烟囱防腐材料性能比较 1 火力发电厂脱硫烟囱防腐技术研讨会部分会议内容 目前，烟囱防腐并无国家规范标准可供参考，烟囱防腐材料使用较混乱，防腐效果良莠不齐。 中国电力工程顾问集团公司于2009 年8 月20 日至21 日，在上海市主持召开了火力发电厂脱硫烟囱防腐技术研讨会。会议总结了脱硫烟囱防腐工程实际使用情况。以下为《中国电力工程顾问集团公司文件 电顾发电(2009) 907 号》中的内容。 “（一）采用钛钢板或钛钢复合板的套筒式烟囱的运行情况良好，但在施工时应严格检查焊接点，避免出现漏焊，造成焊接处发生腐蚀。 （二）在钢内筒内采用粘贴进口宾高德烟囱防腐内衬系统的烟囱运行情况良好； 采用粘贴我国生产的以石英砂熔制玻璃为原料、含硼量大于12%的泡沫玻璃砖，粘结剂选用进口材料或国产硅树脂胶的运行情况良好； 采用粘贴由废玻璃制作的普通泡沫玻璃砖不适用于运行工况下温度的交替变化，易开裂、冲刷和脱落； 采用粘贴泡沫玻化砖与进口或国产硅树脂胶作为粘结剂的防腐内衬系统运行效果基本良好。 上述粘接块材防腐方案均应保证粘接剂饱满。 （三）采用泡沫玻化砖或耐酸胶泥砌筑耐酸砖的套筒式烟囱，在设置GGH的工况下运行情况良好。 （四）采用整体浇注料的烟囱本次调研未发现裂缝、冲刷及酸液渗漏现象，运行情况良好，但仍有待进一步观察。 （五）在钢内筒内喷（刷）涂玻璃鳞片、聚脲、OM 涂料、萨维真导致烟囱（烟道）防腐收到损坏的状况较多； 因此，工程中应选择性能良好的防腐涂料，以上防腐涂料不应直接喷（刷）涂在以砌体为基层的烟囱内壁上（特别是旧烟囱改造）。 （六）采用粘贴国产泡沫玻璃砖对老烟囱进行的防腐改造项目，出现开裂、冲刷和脱落的情况较为严重。” 2 各种常用烟囱防腐材料性能对比 防腐材料、形式 特 点 TNL-烟囱专用耐高温防腐抗渗处理剂 耐高温、防腐抗渗、耐急冷急热、耐湿热， 约 800-1000 元/m2 轻质防腐陶瓷砖 隔热保温、耐磨、耐腐蚀、吸水率较低， 约 1000-1200 元/m2 发泡玻璃砖 轻质高强、隔热保温、耐腐蚀； 但有一定吸水率，耐急冷急热性能差 耐酸砖 为陶土砖，吸水率过高，密度大，隔热性能差 OM 涂料（原为烟囱内钢混层专用防腐涂料） 厚度要求 1500m，施工耗时长，不耐高温，易开裂； 耐腐蚀 玻璃鳞片 成膜好；耐腐蚀性好；硬度好；遇急冷急热会大面积脱落；附着力差；对基材处理要求高 聚脲 延伸性、耐腐蚀性好；耐热性低，100...
