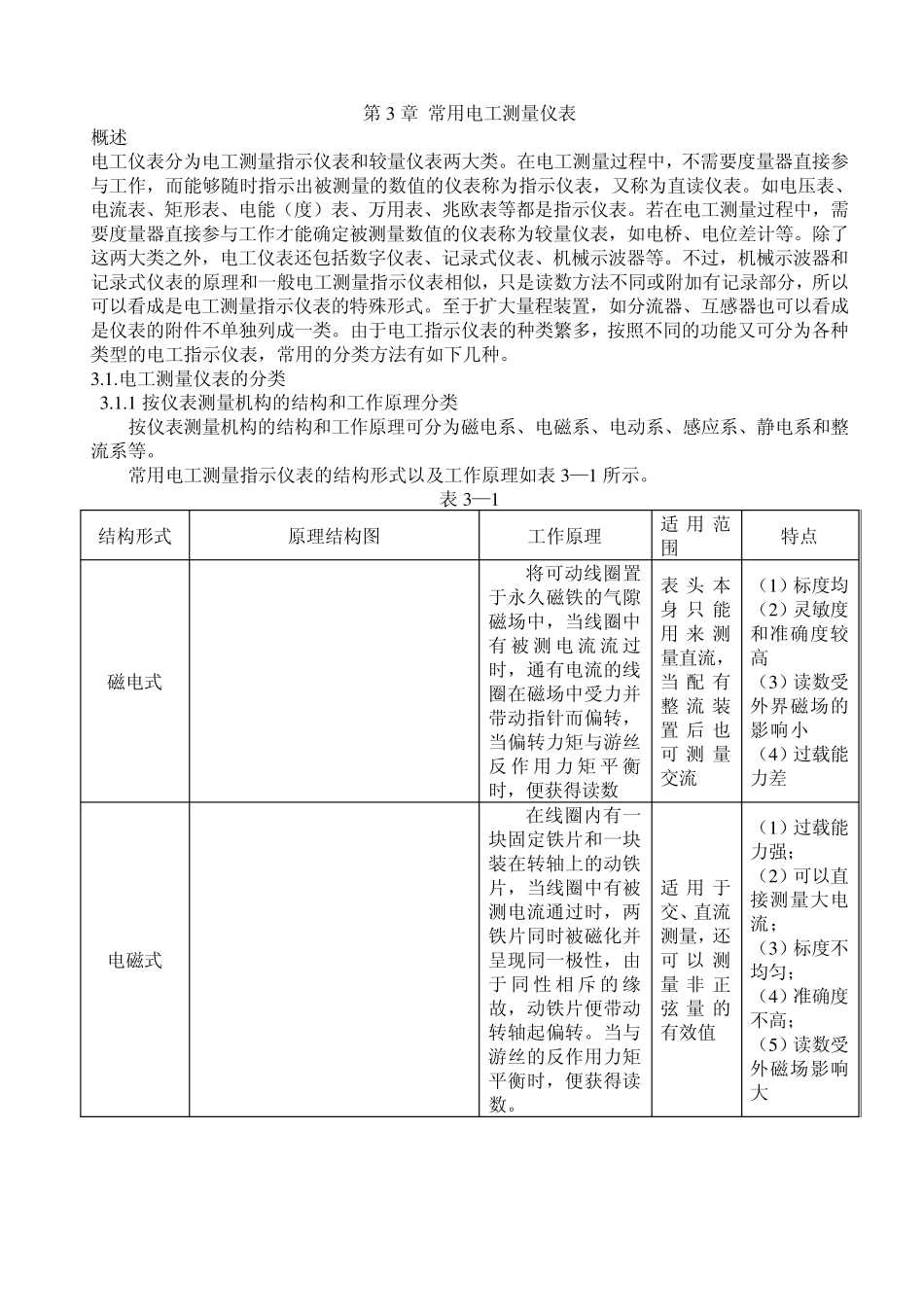

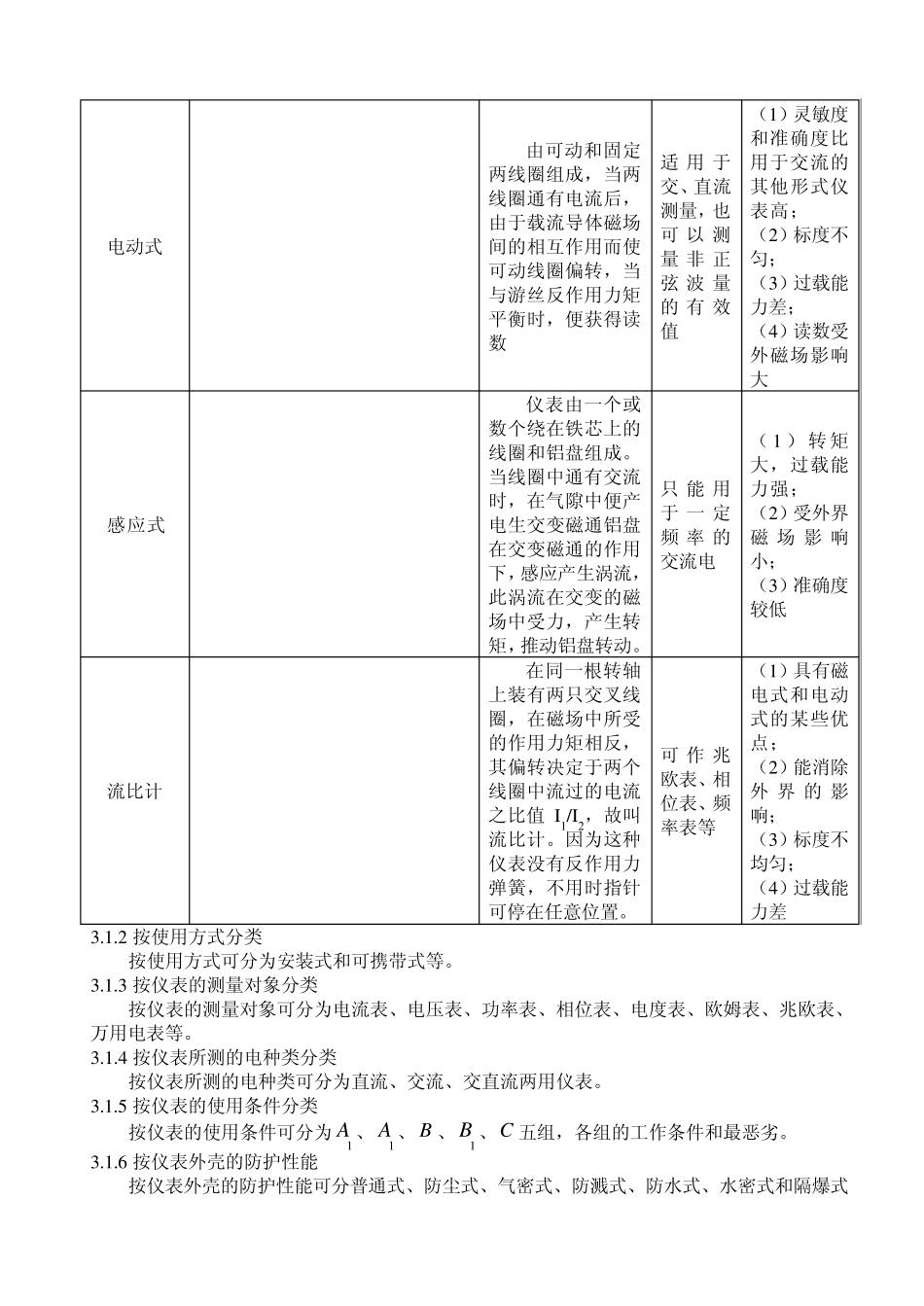

第 3 章 常用电工测量仪表 概述 电工仪表分为电工测量指示仪表和较量仪表两大类。在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。 3 .1 .电工测量仪表的分类 3 .1 .1 按仪表测量机构的结构和工作原理分类 按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。 常用电工测量指示仪表的结构形式以及工作原理如表 3 —1 所示。 表 3 —1 结构形式 原理结构图 工作原理 适 用 范围 特点 磁电式 将可动线圈置于永久磁铁的气隙磁场中，当线圈中有 被 测 电 流 流 过时，通有电流的线圈在磁场中受力并带动指针而偏转，当偏转力矩与游丝反 作 用 力 矩 平 衡时，便获得读数 表 头 本身 只 能用 来 测量直流，当 配 有整流 装置 后 也可 测 量交流 （1 ）标度均 （2 ）灵敏度和准确度较高 （3 ）读数受外界磁场的影响小 （4 ）过载能力差 电磁式 在线圈内有一块固定铁片和一块装在转轴上的动铁片，当线圈中有被测电流通过时，两铁片同时被磁化并呈现同一极性，由于 同 性 相 斥 的 缘故，动铁片便带动转轴起偏转。当与游丝的反作用力矩平衡时，便获得读数。 适 用 于交、直流测量，还可 以 测量 非 正弦 量 的有效值 （1 ）过载能力强； （2 ）可以直接测量大电流； （3 ）标度不均匀； （4 ）准确度不高； （5 ）读数受外磁场影响大 电动式 由可动和固定两线圈组成，当两线圈通有电流后，由于载流导体磁场间的相互作用而使可动线圈偏转，当与游丝反作用力矩平衡时，便获得读数 适用于交、直流测量，也可以 测量 非 正弦 波 量的有效值 （1）灵敏度和准确...
