常用电气控制电路 1
控制柜内电路的一般排列和标注规律 为便于检查三相动力线布置的对错，三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置
L1、L2、L3 三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线
二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序
二次控制电路的线号编排如图1 所示
动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID 控制器等信号线，如果不能做到远离，要尽量垂直交叉
弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离
常用电气控制电路 图 1 二次控制电路的线号编排 2

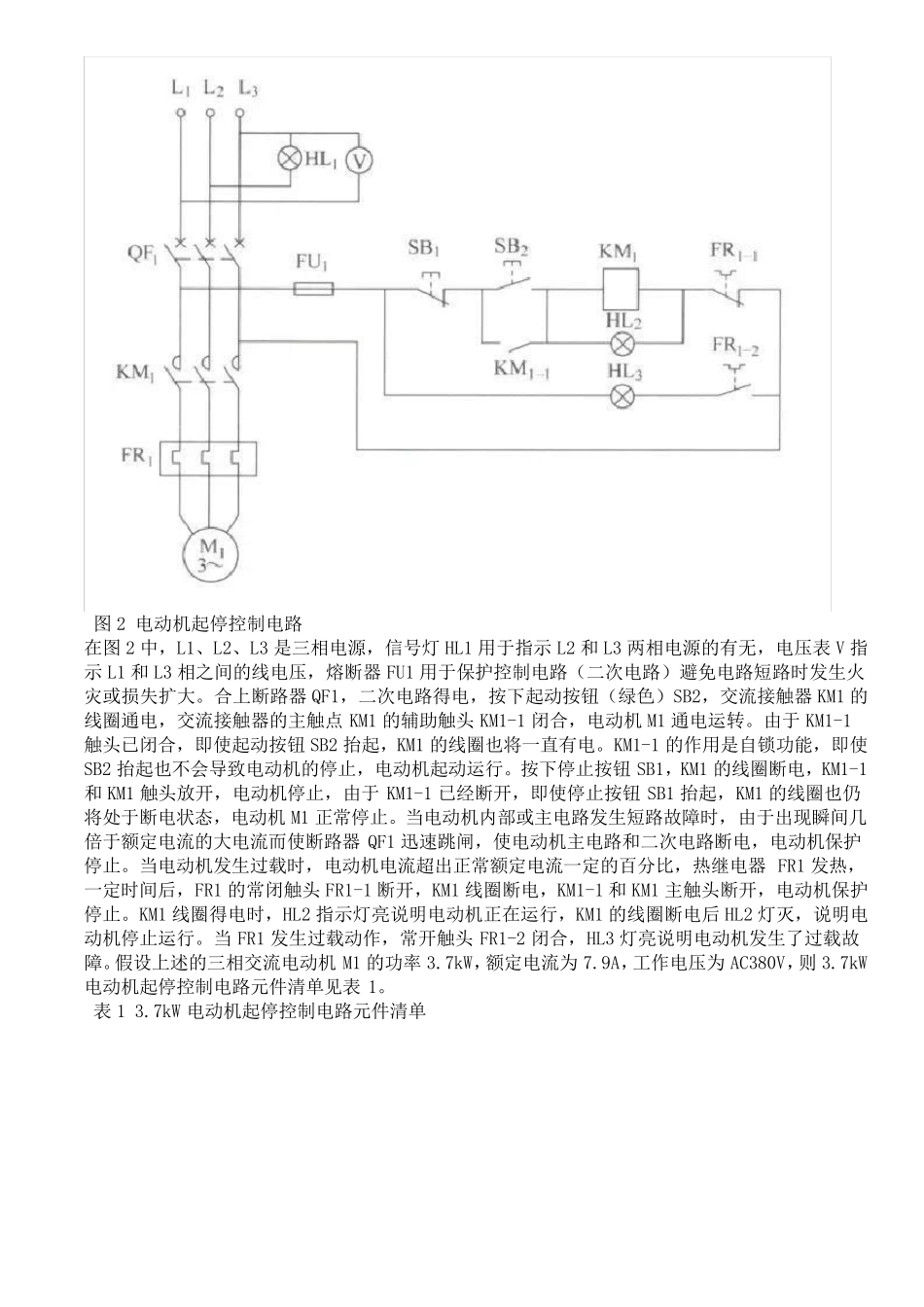

电动机起停控制电路 该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2 所示
图2 电动机起停控制电路 在图2 中，L1、L2、L3 是三相电源，信号灯 HL1 用于指示 L2 和 L3 两相电源的有无，电压表 V 指示 L1 和 L3 相之间的线电压，熔断器 FU1 用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大
合上断路器 QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器 KM1 的线圈通电，交流接触器的主触点 KM1 的辅助触头 KM1-1 闭合，电动机M1 通电运转
由于 KM1-1触头已闭合，即使起动按钮 SB2 抬起，KM1 的线圈也将一直有电
KM1-1 的作用是自锁功能，即使SB2 抬起也不会导致电动机的停止，电动机起动运行
按下停止按钮 SB1，KM1 的线圈断电，KM1-1和 KM1 触头放开，电动机停止，由于 KM1-1 已经断开，即使停止按钮 SB1 抬起，KM1 的线圈也仍将处于断电状态，电动机M1 正常停止
当电动机内部或主电路发生
