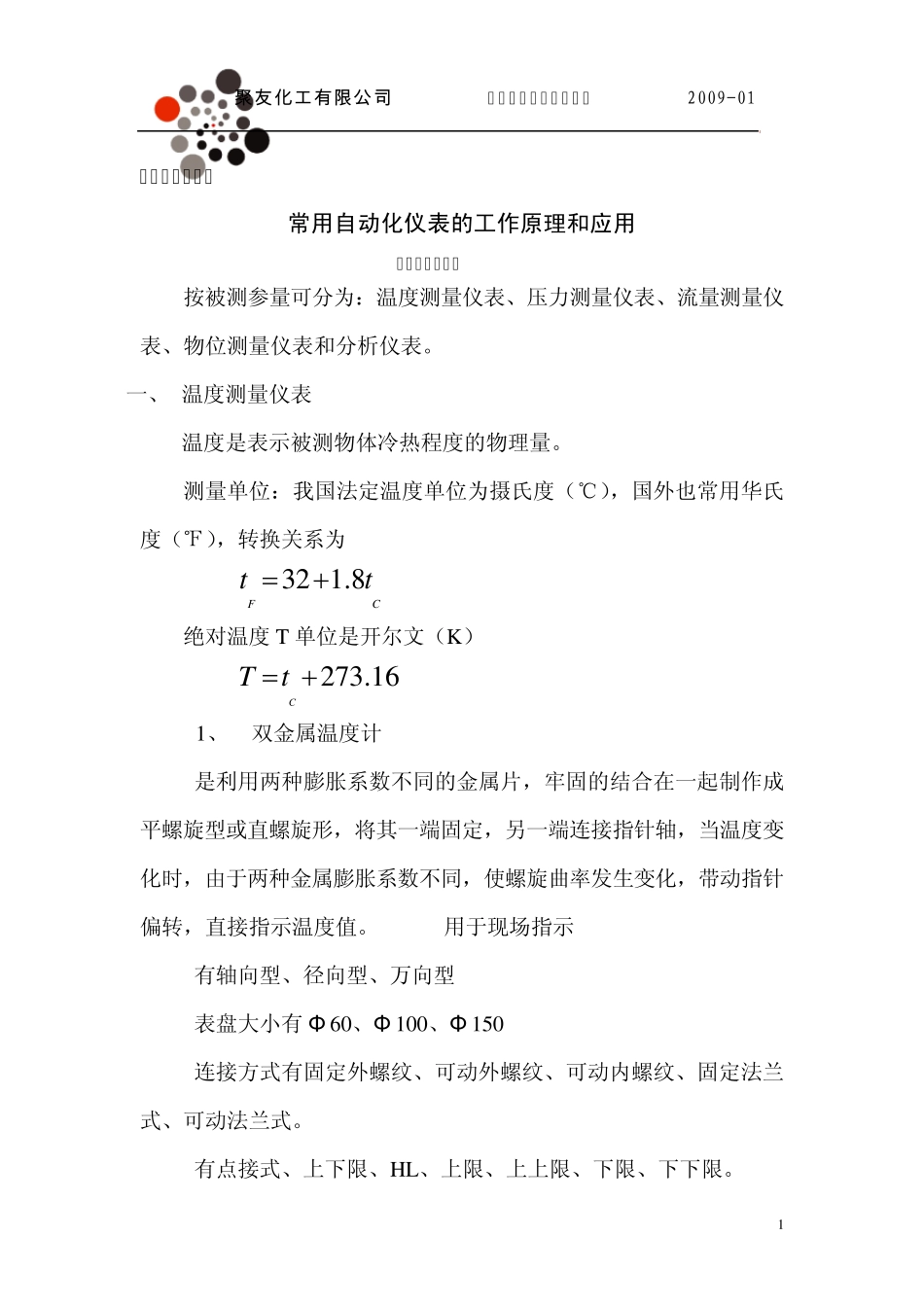

聚 友 化 工 有 限 公司 编号：工程部〈培训〉2009-01 1 培训讲义之一： 常用自动化仪表的工作原理和应用 主讲人：李绍仪 按被测参量可分为：温度测量仪表、压力测量仪表、流量测量仪表、物位测量仪表和分析仪表。 一、 温度测量仪表 温度是表示被测物体冷热程度的物理量。 测量单位：我国法定温度单位为摄氏度（℃），国外也常用华氏度（℉），转换关系为 32 1.8FCtt 绝对温度T单位是开尔文（K） 273.16CTt 1、 双金属温度计 是利用两种膨胀系数不同的金属片，牢固的结合在一起制作成平螺旋型或直螺旋形，将其一端固定，另一端连接指针轴，当温度变化时，由于两种金属膨胀系数不同，使螺旋曲率发生变化，带动指针偏转，直接指示温度值。 用于现场指示 有轴向型、径向型、万向型 表盘大小有 Φ 60、Φ 100、Φ 150 连接方式有固定外螺纹、可动外螺纹、可动内螺纹、固定法兰式、可动法兰式。 有点接式、上下限、HL、上限、上上限、下限、下下限。 聚 友 化 工 有 限 公司 编号：工程部〈培训〉2009-01 2 用于―80～500℃.(50°) 精度为 1.5级 2、 压力式温度计 利用密封压容器内的气体或液体受热，其体积膨胀使压力变化作为检测信号。 工作介质：液体有甘油、二甲苯、甲醇等；气体有氮气。 基本结构：由温包、毛细管和指示表头三部分组成。 主要用于现场指示 盘面 Φ 100、Φ 150 毛细管长度 1～20m Φ 15、Φ 22 测量范围―80～200℃. 精度为 1.5级 也可带电接点，作报警用。 3、 热电阻 热电阻是利用电阻与温度呈一定函数关系的金属导体和半导体制成的感温元件。 主要有：铂热电阻、铜热电阻和镍热电阻，还有半导体锗、碳 由电阻丝、骨架和引线组成感温元件。 工业用热电阻由感温元件、套管、接线盒和固定装置组成。 套管有材质直径 Φ 、长度 l要选择；固定装置有螺纹连接、法兰连接、活动固定。 接线盒有防溅式、防水式、防爆式。 铂热电阻分度号为 Pt100、Pt10、Pt1000 测量范围―200～500℃ 分度号：Pt100 0℃ 20℃ 80℃ 100℃ 150℃ 200℃ 300℃ 聚 友 化 工 有 限 公司 编号：工程部〈培训〉2009-01 3 100Ω 107.79Ω 130.90Ω 138.51Ω 157.33Ω 175.86Ω 212.05Ω 精度分A级和B级 A级的允许误差为±（0.15+0.002|t|） B级的允许误差为±（0.30+0.005|t|） 铜热电阻 分度号 Cu50 适用于―5 0 ～1 5 0 ℃ 价低...
