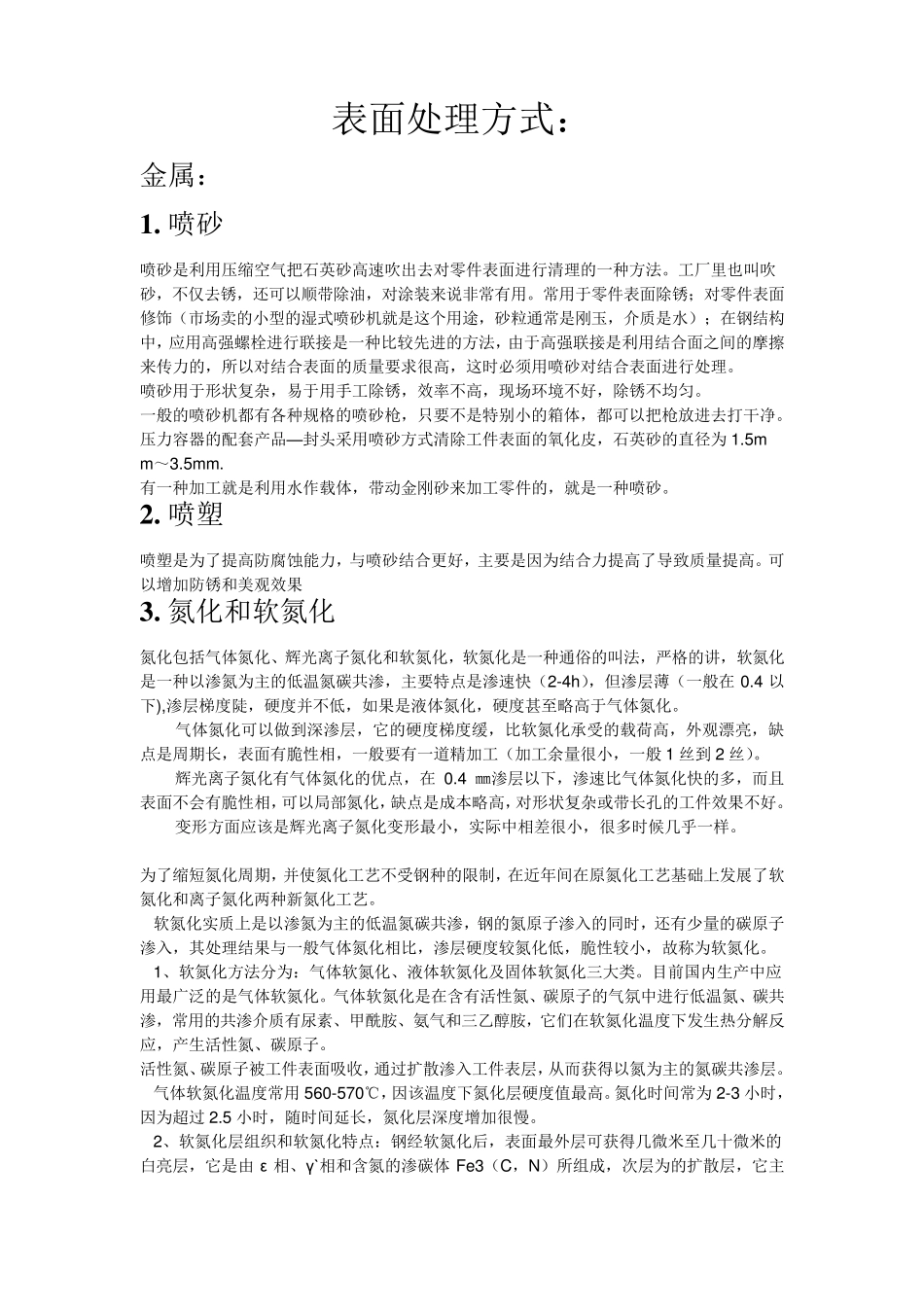

表面处理方式： 金属： 1 . 喷砂 喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法。工厂里也叫吹砂，不仅去锈，还可以顺带除油，对涂装来说非常有用。常用于零件表面除锈；对零件表面修饰（市场卖的小型的湿式喷砂机就是这个用途，砂粒通常是刚玉，介质是水）；在钢结构中，应用高强螺栓进行联接是一种比较先进的方法，由于高强联接是利用结合面之间的摩擦来传力的，所以对结合表面的质量要求很高，这时必须用喷砂对结合表面进行处理。 喷砂用于形状复杂，易于用手工除锈，效率不高，现场环境不好，除锈不均匀。 一般的喷砂机都有各种规格的喷砂枪，只要不是特别小的箱体，都可以把枪放进去打干净。 压力容器的配套产品—封头采用喷砂方式清除工件表面的氧化皮，石英砂的直径为1.5mm ～3.5m m . 有一种加工就是利用水作载体，带动金刚砂来加工零件的，就是一种喷砂。 2 . 喷塑 喷塑是为了提高防腐蚀能力，与喷砂结合更好，主要是因为结合力提高了导致质量提高。可以增加防锈和美观效果 3 . 氮化和软氮化 氮化包括气体氮化、辉光离子氮化和软氮化，软氮化是一种通俗的叫法，严格的讲，软氮化是一种以渗氮为主的低温氮碳共渗，主要特点是渗速快（2-4h），但渗层薄（一般在 0.4 以下),渗层梯度陡，硬度并不低，如果是液体氮化，硬度甚至略高于气体氮化。 气体氮化可以做到深渗层，它的硬度梯度缓，比软氮化承受的载荷高，外观漂亮，缺点是周期长，表面有脆性相，一般要有一道精加工（加工余量很小，一般1 丝到2 丝）。 辉光离子氮化有气体氮化的优点，在 0.4 ㎜渗层以下，渗速比气体氮化快的多，而且表面不会有脆性相，可以局部氮化，缺点是成本略高，对形状复杂或带长孔的工件效果不好。 变形方面应该是辉光离子氮化变形最小，实际中相差很小，很多时候几乎一样。 为了缩短氮化周期，并使氮化工艺不受钢种的限制，在近年间在原氮化工艺基础上发展了软氮化和离子氮化两种新氮化工艺。 软氮化实质上是以渗氮为主的低温氮碳共渗，钢的氮原子渗入的同时，还有少量的碳原子渗入，其处理结果与一般气体氮化相比，渗层硬度较氮化低，脆性较小，故称为软氮化。 1、软氮化方法分为：气体软氮化、液体软氮化及固体软氮化三大类。目前国内生产中应用最广泛的是气体软氮化。气体软氮化是在含有活性氮、碳原子的气氛中进行低温氮、碳共渗，常用的共渗介质有尿素、甲酰胺、氨气和三乙醇胺，它们在软氮化温度下...
