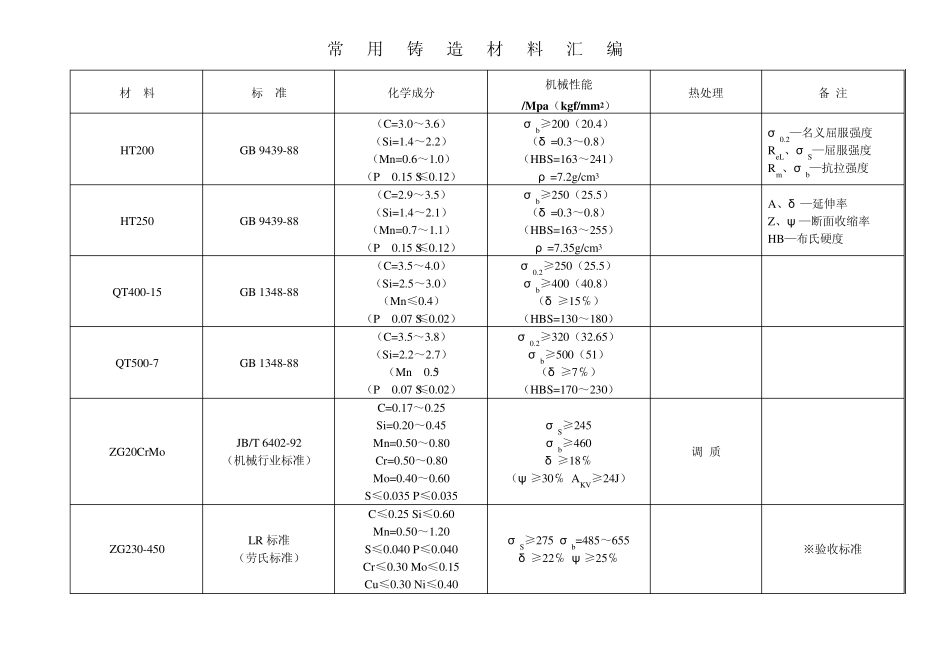

常用铸造材料汇编 材 料 标 准 化学成分 机械性能 /Mpa（kgf/mm2） 热处理 备 注 HT200 GB 9439-88 （C=3.0～3.6） （Si=1.4～2.2） （Mn=0.6～1.0） （P<0.15 S≤0.12） σ b≥200（20.4） （δ =0.3～0.8） （HBS=163～241） ρ =7.2g/cm3 σ 0.2—名义屈服强度 ReL、σ S—屈服强度 Rm、σ b—抗拉强度 HT250 GB 9439-88 （C=2.9～3.5） （Si=1.4～2.1） （Mn=0.7～1.1） （P<0.15 S≤0.12） σ b≥250（25.5） （δ =0.3～0.8） （HBS=163～255） ρ =7.35g/cm3 A、δ —延伸率 Z、ψ —断面收缩率 HB—布氏硬度 QT400-15 GB 1348-88 （C=3.5～4.0） （Si=2.5～3.0） （Mn≤0.4） （P<0.07 S≤0.02） σ 0.2≥250（25.5） σ b≥400（40.8） （δ ≥15℅） （HBS=130～180） QT500-7 GB 1348-88 （C=3.5～3.8） （Si=2.2～2.7） （Mn<0.5） （P<0.07 S≤0.02） σ 0.2≥320（32.65） σ b≥500（51） （δ ≥7℅） （HBS=170～230） ZG20CrMo JB/T 6402-92 （机械行业标准） C=0.17～0.25 Si=0.20～0.45 Mn=0.50～0.80 Cr=0.50～0.80 Mo=0.40～0.60 S≤0.035 P≤0.035 σ S≥245 σ b≥460 δ ≥18℅ （ψ ≥30℅ AKV≥24J） 调 质 ZG230-450 LR 标准 （劳氏标准） C≤0.25 Si≤0.60 Mn=0.50～1.20 S≤0.040 P≤0.040 Cr≤0.30 Mo≤0.15 Cu ≤0.30 Ni≤0.40 σ S≥275 σ b=485～655 δ ≥22℅ ψ ≥25℅ ※验收标准 GB/T 11352-1989 C≤0.30 Si≤0.50 Mn≤0.90 S≤0.01 P≤0.01 σ S≥230 σ b≥450 δ ≥22℅ ψ ≥32℅ （AKV≥25J aK≥45J/cm2） 每减0.01℅的碳，允许增加0.04℅的锰，但不允许超过1.0℅ CB/T 772-1998 （船舶行业标准） C≤0.30 Si≤0.60 Mn =0.50～1.60 S≤0.04 P≤0.04 σ S≥230 σ b≥450 δ ≥22℅ （ψ ≥32℅ AKV≥27J） 退火、正火、 回火（回火不低于550℃） 每减0.01℅的碳，允许增加0.04℅的锰，最高Mn可达1.2℅ ZG0Cr18Ni9 GB2100-80 C≤0.08 Si≤1.5 Mn =0.8～2.0 Cr=17.0～20.0 Ni=8.0～11.0 S≤0.03 P≤0.04 σ S≥196 σ b≥441 δ ≥25℅ ψ ≥32℅ （aK≥10 kgf *m/cm2） 固 溶 1080～1130℃ 水 冷 302、B1 ZG1Cr18Ni9 GB2100-80 C≤0.12 Si≤1.5 Mn =0.8～2.0 Cr=17.0～20.0 Ni=8.0～11.0...
