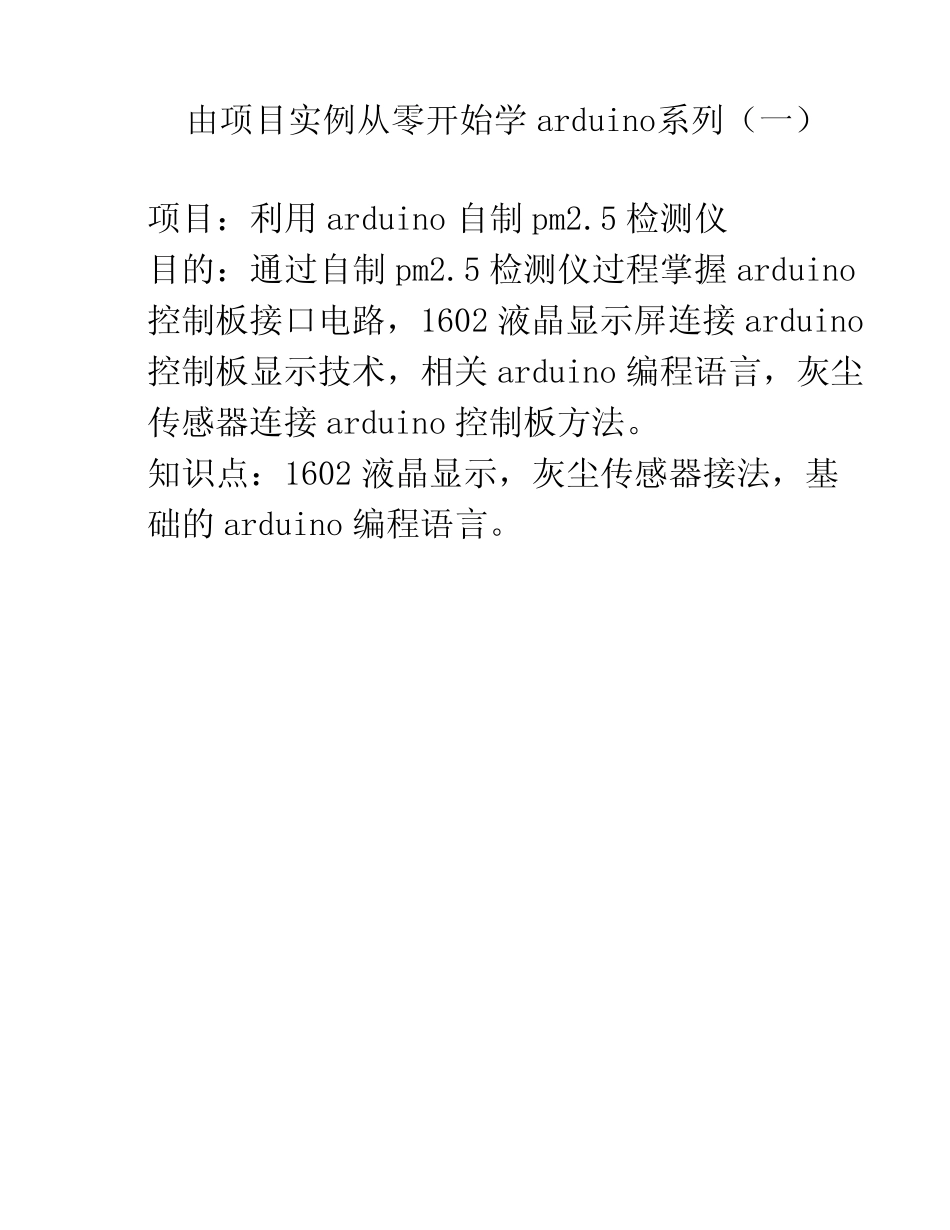

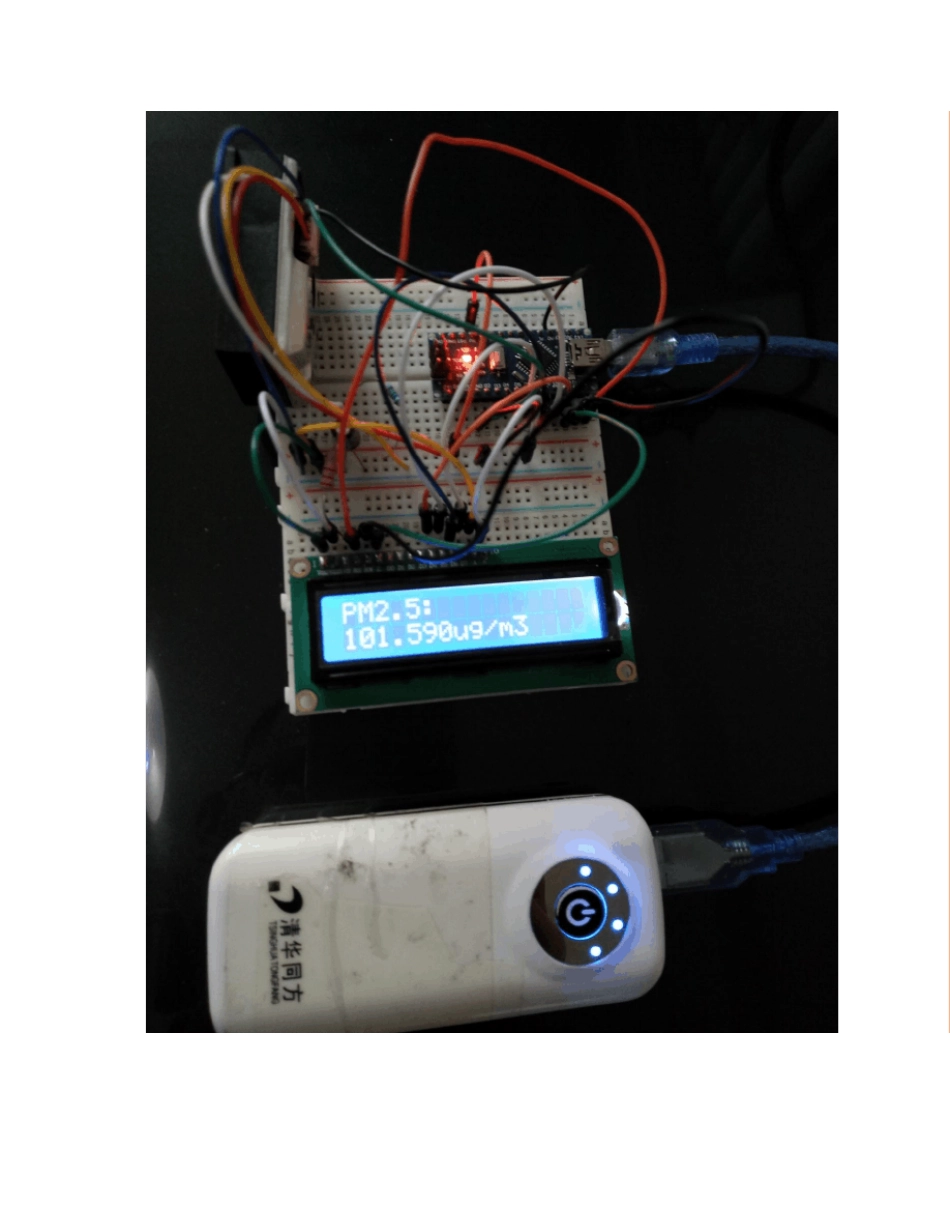

由 项 目 实 例 从 零 开 始 学 arduino系 列 （ 一 ） 项 目 ： 利 用 arduino 自 制 pm2.5 检 测 仪 目 的 ： 通 过 自 制 pm2.5 检 测 仪 过 程 掌 握 arduino控 制 板 接 口 电 路 ， 1602 液 晶 显 示 屏 连 接 arduino控 制 板 显 示 技 术 ， 相 关 arduino 编 程 语 言 ， 灰 尘传 感 器 连 接 arduino 控 制 板 方 法 。 知 识 点 ： 1602 液 晶 显 示 ， 灰 尘 传 感 器 接 法 ， 基础 的 arduino 编 程 语 言 。 白 话 文 式 讲 解 一 、 硬 件 连 接 （ 图 在 详 细 讲 解 处 ） （ 一 ） 粉 尘 传 感 器 连 接 nano 板 SHARP GP2Y1010AU0F 型 灰 尘 /粉 尘 传 感 器 的 红 色 线 为 6 号 线 ， 向 左 依 次 为 5,4,3,2,1 号 线 。 粉 尘 传 感 器 6 号 线 接 Arduinonano 板 的 5V 端 。 粉 尘 传 感 器 5 号 线 接 Arduinonano 板 的 A0 端 。 粉 尘 传 感 器4 号 线 接Arduinonano 板 的GND 端 。 粉 尘 传 感 器 3 号 线 接 Arduinonano 板 的 D2 端 。 粉 尘 传 感 器2 号 线 接Arduinonano 板 的GND 端 。 粉 尘 传 感 器 1 号 线 接 150 欧 姆 电 阻 和 220uF 的电 解 电 容 正 极 ， 150 欧 姆 电 阻 的 另 一 端 接Arduinonano 板 的 5V 端 。 220uF 的 电 解 电 容 负 极 接Arduinonano 板 的 GND 端 。 （ 二 ） 1602 液 晶 屏 连 接 nano 板 1602 液 晶 屏 上 标 有 数 字 针 脚 ， 一 般 是 16 针 。 我们 用 到 了 12 个 针 脚 。 液 晶 屏 第 16 针 连 接 Arduinonano 板 的 GND 端 。 液 晶 屏 第 15 针 连 接 Arduinonano 板 的 5V 端 。 液 晶 屏 第 14 针 连 接 Arduinonano 板 的 D6 端 。 液 晶 屏 第 13 针 连 接 Arduinonano 板 的 D7 端 。 液 晶 屏 第 12 针 连 接 Arduinonano 板 的 D8 端 。 液 晶 屏 第 11 针 连 接 Arduinonano 板 的 D9 端 。 液 晶 屏 第 1 针 连 接 Arduinonano 板 的 GND 端 。 液 晶 屏 第 2 针 连 接 Arduino...
