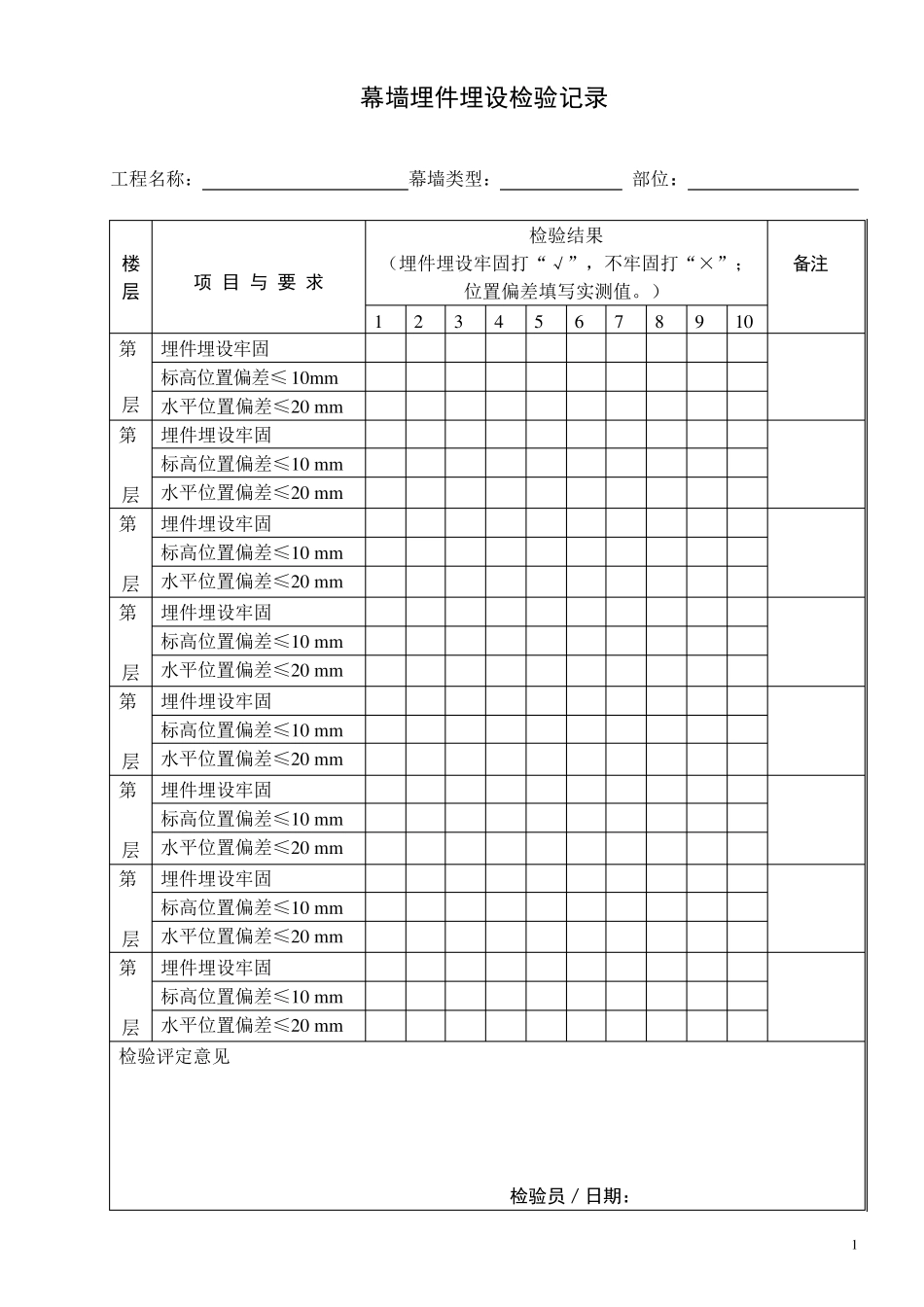

1 幕墙埋件埋设检验记录 工程名称： 幕墙类型： 部位： 楼层 项 目 与 要 求 检验结果 （埋件埋设牢固打“√”，不牢固打“×”； 位置偏差填写实测值。） 备注 1 2 3 4 5 6 7 8 9 10 第 层 埋件埋设牢固 标高位置偏差≤ 10m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 第 层 埋件埋设牢固 标高位置偏差≤10 m m 水平位置偏差≤20 m m 检验评定意见 检验员／日期： 2 框架幕墙 安 装 检 验 记 录 工程名称： 幕墙类型： 检查部位： 项 目 允许偏差（mm） 检验结果 铝件 钢件 1 2 3 4 5 6 7 8 9 1 0 相邻两立柱间距 ±1.5 ±2.5 立柱直线度 2.0 4.0 上下相邻两横梁间距 间距≤2 m ±1.2 ±2.0 间距＞2 m ±1.5 ±2.5 横梁 水平度 横梁≤2 m 1.5 3.0 横梁＞2 m 2.5 4.0 分格框两对角线差 对角线≤2 m 2 .0 3 . 0 对角线＞2 m 3 .0 4 .0 幕墙 垂直度 高度≤30 m 1 0 高度≤60 m 1 5 高度≤90 m 2 0 高度≤150 m 2 5 高度＞150 m 3 0 幕墙平面度 ≤2.5 横缝直线度 ≤2.5 竖缝直线度 ≤2.5 横缝宽度（与设计相比） ±2.0 竖缝宽度（与设计相比） ±2.0 相邻面板高低差 ≤1.0 目视检查项目（合格者打√，不合格者打×） 上下立柱间伸缩缝符合设计要求 沉降缝、防震缝安装符合设计要求 钢、铝间隔离垫安装符合设计要求 避雷导通片安装符合设计要求 钢件防腐蚀措施符合设计要求 面板材料、色彩符合设计要求 面板安装形式，朝向符合设计要求 开启窗安装符合设计要求 开启窗防脱落装置安装正确 开启窗开启灵活，关闭密封 检验评定意见： 检验员/日期： 3 单元 幕 墙 安 装 检 验 记 录 工程名称： 检查部位： 项 目 允许偏差（mm） 检验结果 1 2 3 4 5 6 7 8 9 10 转接件标高 ±1.0 两连接件中心点水平距离 ±1.0 挂轴安装...
