幕墙工程图纸及技术文件的设计与编制标准VIP免费

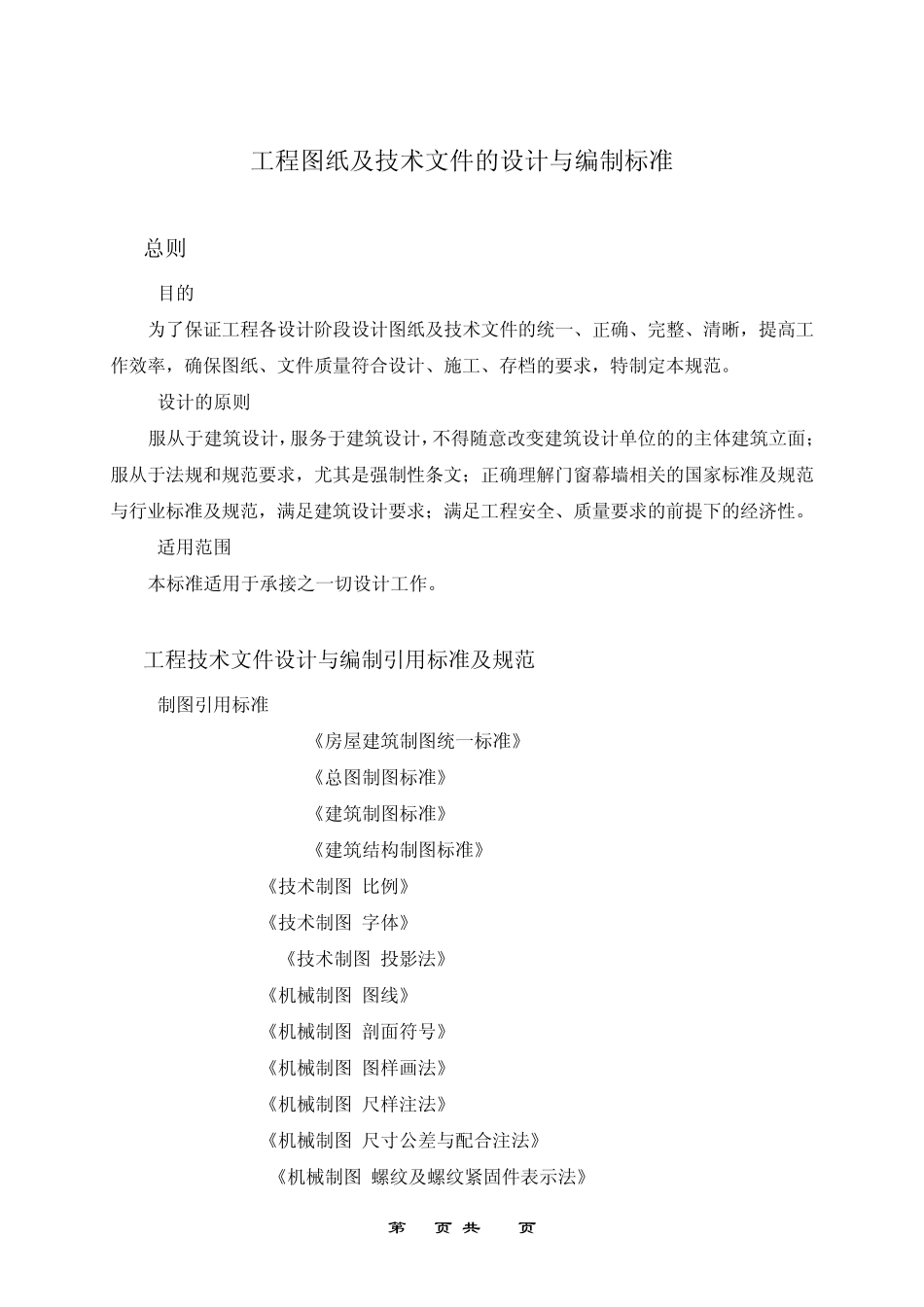

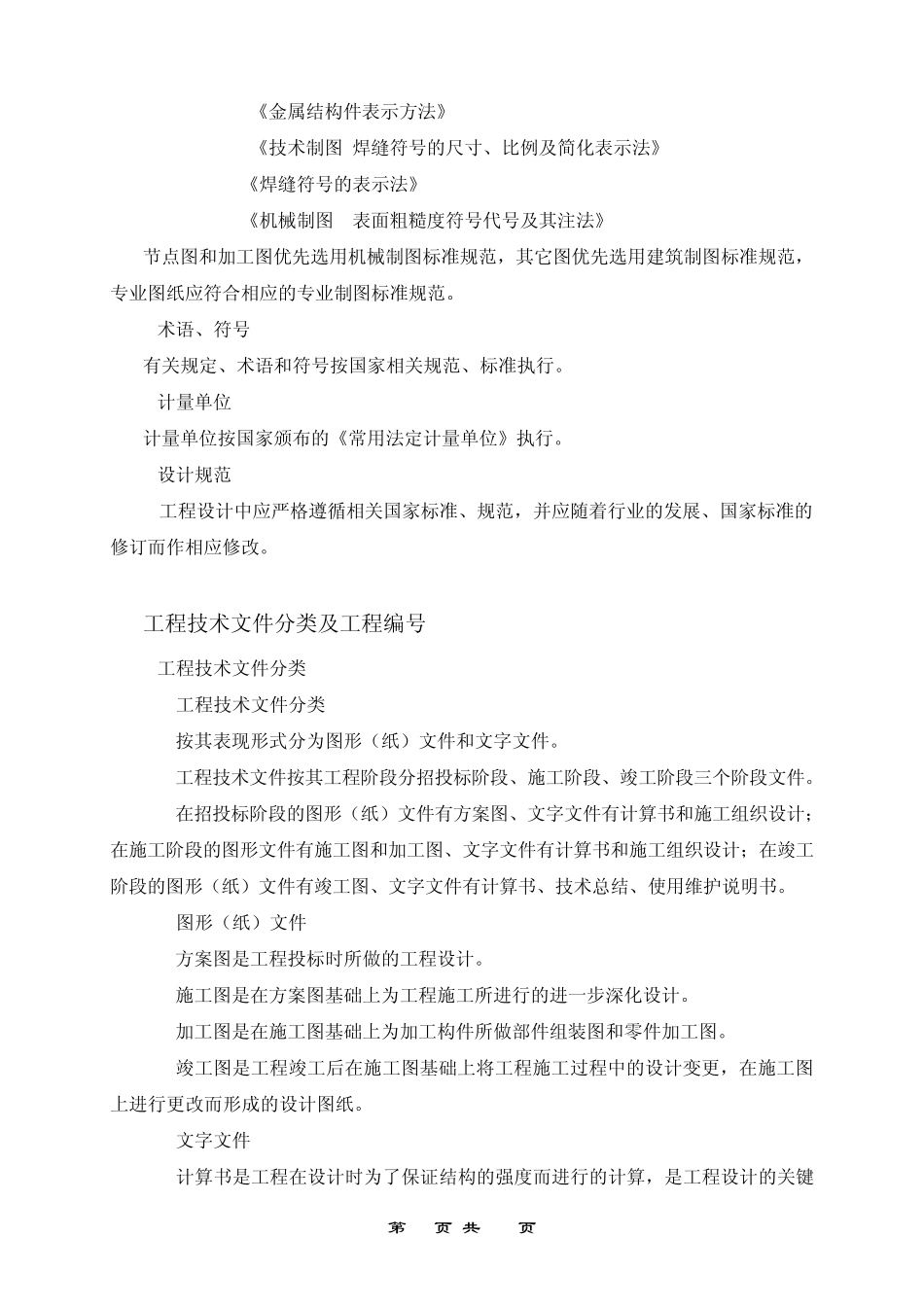

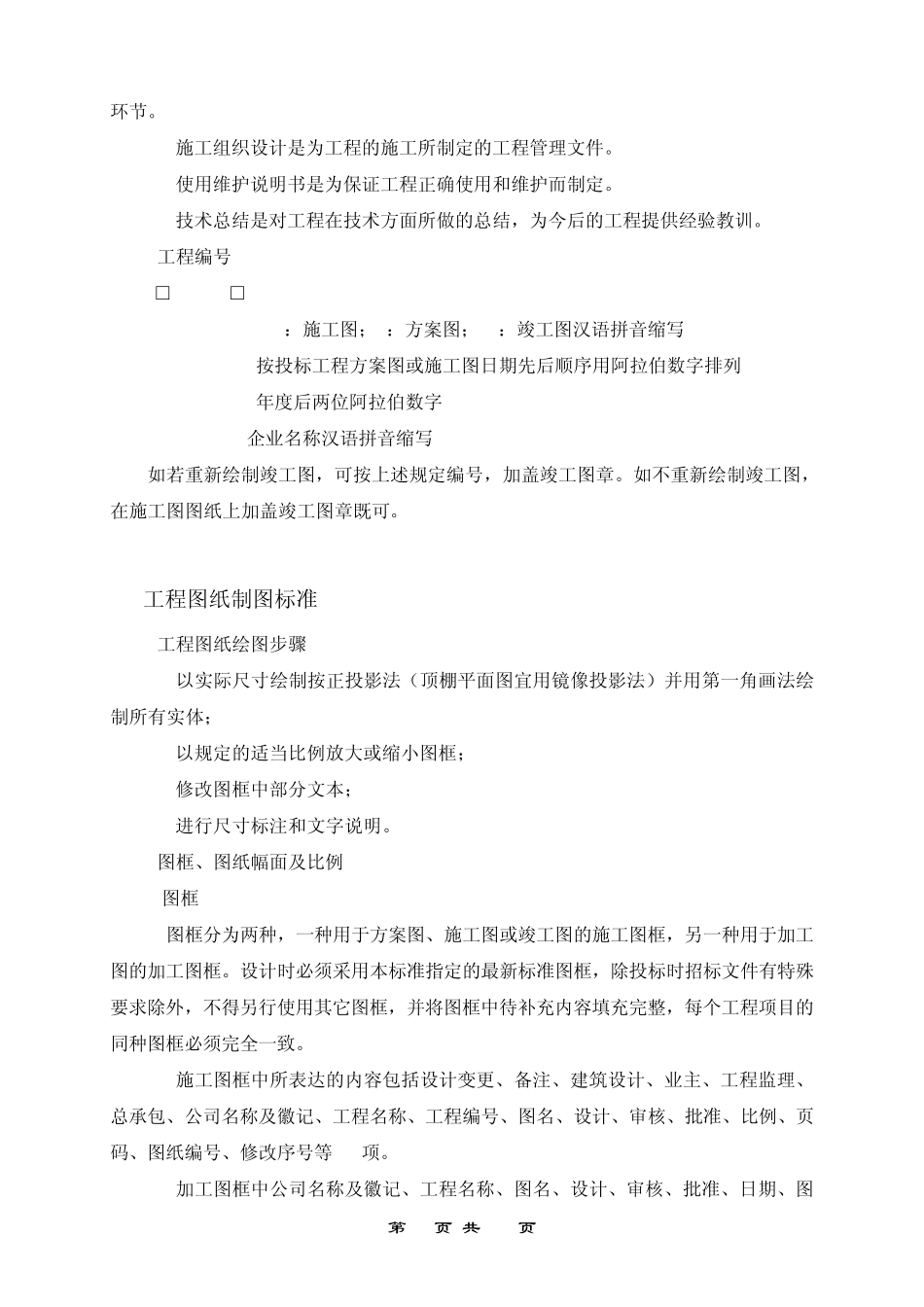

第 1 页 共 55 页 工程图纸及技术文件的设计与编制标准 1 总则 1.1 目的 为了保证工程各设计阶段设计图纸及技术文件的统一、正确、完整、清晰，提高工作效率，确保图纸、文件质量符合设计、施工、存档的要求，特制定本规范。 1.2 设计的原则 服从于建筑设计，服务于建筑设计，不得随意改变建筑设计单位的的主体建筑立面；服从于法规和规范要求，尤其是强制性条文；正确理解门窗幕墙相关的国家标准及规范与行业标准及规范，满足建筑设计要求；满足工程安全、质量要求的前提下的经济性。 1.3 适用范围 本标准适用于承接之一切设计工作。 2 工程技术文件设计与编制引用标准及规范 2.1 制图引用标准 1 GB/T50001-2010《房屋建筑制图统一标准》 2 GB/T50103-2010《总图制图标准》 3 GB/T50104-2010《建筑制图标准》 4 GB/T50105-2010《建筑结构制图标准》 5 GB/T14690《技术制图 比例》 6 GB/T14690《技术制图 字体》 7 GB/T1469019《技术制图 投影法》 8 GB4457.4 《机械制图 图线》 9 GB4457.5 《机械制图 剖面符号》 10 GB4458.1 《机械制图 图样画法》 11 GB4458.4 《机械制图 尺样注法》 12 GB4458.5 《机械制图 尺寸公差与配合注法》 13 GB/T4459.1《机械制图 螺纹及螺纹紧固件表示法》 第 2 页 共 55 页 14 GB4656 《金属结构件表示方法》 15 GB12212 《技术制图 焊缝符号的尺寸、比例及简化表示法》 16 GB324 《焊缝符号的表示法》 17 GB/T131《机械制图 表面粗糙度符号代号及其注法》 节点图和加工图优先选用机械制图标准规范，其它图优先选用建筑制图标准规范，专业图纸应符合相应的专业制图标准规范。 2.2 术语、符号 有关规定、术语和符号按国家相关规范、标准执行。 2.3 计量单位 计量单位按国家颁布的《常用法定计量单位》执行。 2.4 设计规范 工程设计中应严格遵循相关国家标准、规范，并应随着行业的发展、国家标准的修订而作相应修改。 3 工程技术文件分类及工程编号 3.1 工程技术文件分类 3.1.1 工程技术文件分类 1 按其表现形式分为图形（纸）文件和文字文件。 2 工程技术文件按其工程阶段分招投标阶段、施工阶段、竣工阶段三个阶段文件。 3 在招投标阶段的图形（纸）文件有方案图、文字文件有计算书和施工组织设计；在施工阶段的图形文件有施工图和加工图、文字文件有计算书和施工组织设计；在竣工阶段的图形（纸）文件有...
